MIL-STD-810 معقولة مستخدمة عالية التردد الالكتروديناميكية اختبار نوع الاهتزاز
كيفية تقييم المنتجات الصناعية المختلفة عن طريق تطبيق حمولة الاهتزاز؟

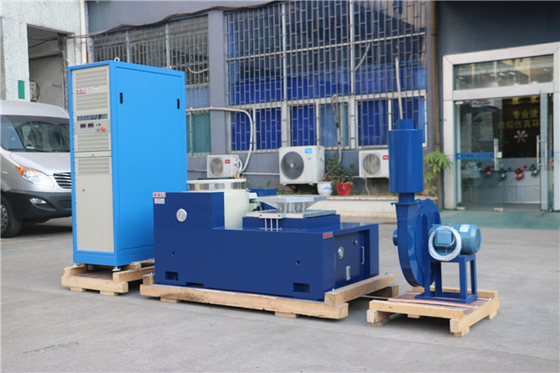

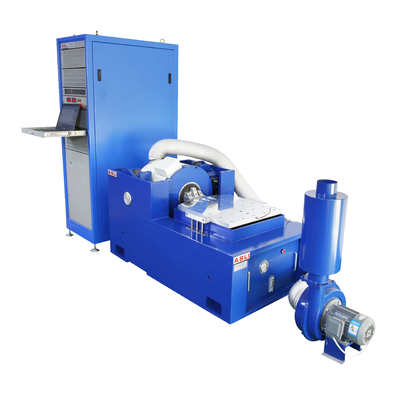

يمكن أن تقييم المنتجات الصناعية المختلفة عن طريق تطبيق حمولة الاهتزاز.هذا النظام يتكون من مولد اهتزاز، مكبر طاقة، ونظام التحكم في الاهتزاز.
تحميل الوثيقة للتخزين -- انقر هنا ----→غرفة اختبار الاهتزاز ES-6.pdf
1هيكل مشترك من غرفة الاختبار ونظام التبريد يفتخر بتصميم مضغوط وجذاب؛ وحدة تحكم مستقلة
2لجعلها مريحة للعمل؛ وحدة ضاغط التبريد الأصلية وملحقاتها الرئيسية المستوردة من الخارج
3. جهاز تحكم LCD ملون ملموس قادر على التحكم في سيارات البرامج الحرارة الرطوبة
4مع R232 واجهة الاتصالات. لتلبية متطلبات العملاء الفريدة من نوعها، يمكن للمستخدمين اختيار من بين نماذج مختلفة من مقعد اختبار الاهتزاز لضمان أن بالإضافة إلى بارد جيد
5نظام الختم الحراري والهوائي، هذا المقعد الاهتزاز سوف يفتخر أيضا تأثير ملحوظ من الاهتزاز الميكانيكي
معدات اختبار الموثوقية ، اهتزازات الصدمة
| مواصفات النظام | |||
| نموذج النظام: | ES- 6 | ||
| نطاق التردد: | 3~3500 | ||
| القوة المسجلة | الجانب الأبيض | 6000 | |
| عشوائي N | 12000 | ||
| الصدمة N | 12000 | ||
| الحد الأقصى لـ (أكس. | الصين (m/s2) | 1000 | |
| عشوائي (m/s2 rms) | 1000 | ||
| الصدمة ((m/s2) | 2000 | ||
| أقصى درجة | الصين (m/s2) | 1.6 | |
| الصدمة ((m/s2) | 1.6 | ||
| الحد الأقصى للضغط | الحد الأقصى للسفر ملم (ب-ب) |
51 | |
| الملفات المتحركة | 6.5 كجم | ||
| أبعاد الملف المتحرك | قطر 230 ملم | ||
| الحمل الأقصى: | 180 كجم | ||
| الاسم | طاولة الاهتزازات للتعبئة / اختبار طاولة الاهتزازات لأجزاء السيارات | ||||||||
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة المسموح بها ((m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | مقاس الملف المتحرك (ملم) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
الرجاء لا تتردد في إرسال استفساراتك، حتى نتمكن من إرسال المزيد من المعلومات لك
