IEC62133 آلة اختبار الاهتزاز الأفقي والرأسي ذات التردد العالي من النوع الكهرومغناطيسي
تفاصيل المنتج
| قوة الاهتزاز: | 30 كيلو نيوتن | الأعلى. تسريع: | 100 جرام |
|---|---|---|---|
| معيار الاختبار: | IEC62133 | اتجاه الاهتزاز: | الاهتزاز الأفقي والعمودي |
| الأعلى. الإقصاء: | 51 ملم | وزن الملف المتحرك: | 40 كجم |
| إبراز |
آلة اختبار الاهتزاز IEC 62133,آلة اختبار الاهتزاز 30KN,نظام الهزاز الكهرومغناطيسي IEC 62133 |
||
وصف المنتج

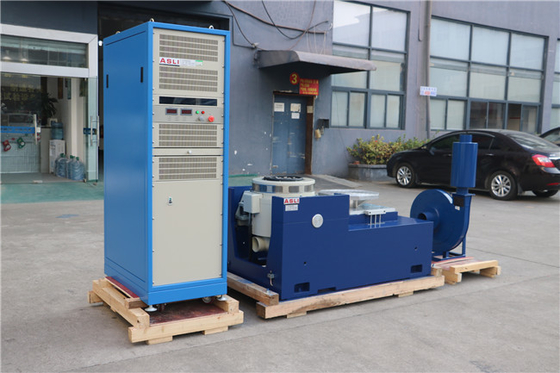

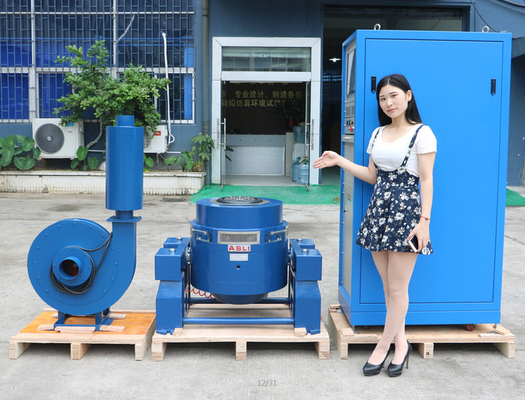

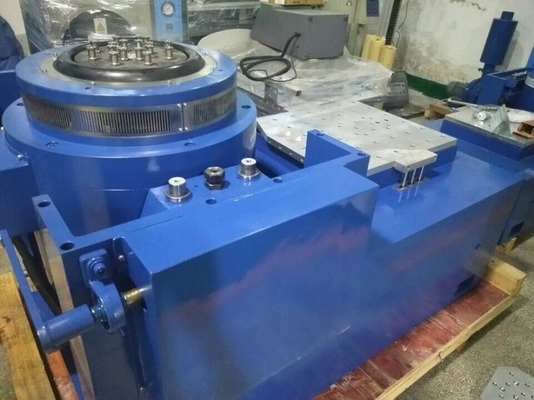

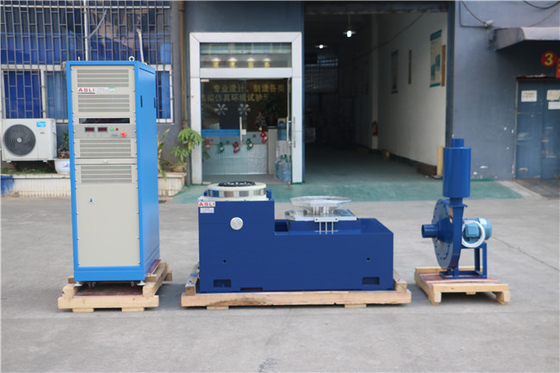

آلة اختبار الاهتزاز الأفقي والرأسي الكهرومغناطيسي عالي التردد IEC62133 هي نظام مصمم بدقة لإجراء اختبارات اهتزاز وصدم صارمة للبطاريات وحزم البطاريات ومجموعة واسعة من المنتجات الصناعية. وهي تتوافق تمامًا مع معايير السلامة والنقل الدولية للبطاريات، مما يوفر نتائج موثوقة وقابلة للتكرار لفحص الإجهاد البيئي واختبار الموثوقية.

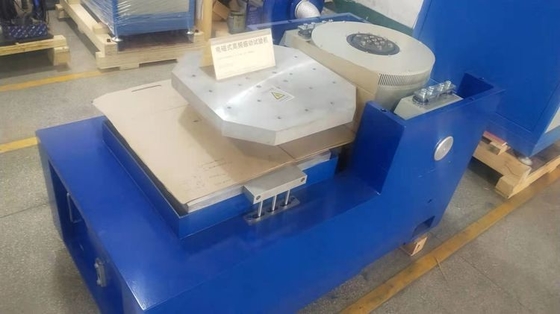

يقوم النظام بتثبيت البطارية أو حزمة البطارية على طاولة الاهتزاز ويطبق اهتزازًا متحكمًا به على ثلاثة محاور متعامدة بشكل متبادل بترددات وتسارعات وإزاحات محددة. طوال الاختبار، يجب ألا تتسرب العينة أو تفقد سعتها أو تنكسر أو تشتعل أو تنفجر &mdash؛ مما يضمن تلبية أعلى معايير السلامة والأداء.
نطاق تطبيقها واسع للغاية، ويشمل لوحات الدوائر والبطاريات والطائرات والسفن والصواريخ والصواريخ والسيارات والأجهزة المنزلية والعديد من المنتجات الصناعية الأخرى.
| معلمة | قيمة |
|---|---|
| قوة الجيب (الذروة) | 30 كيلو نيوتن |
| قوة الصدم (الذروة) | 60 كيلو نيوتن |
| نطاق التردد | 5–2800 هرتز |
| الإزاحة (مستمرة) | 51 ملم |
| السرعة القصوى | 1.8 م/ث |
| التسارع الأقصى | 100 جي |
| قطر المحرك | 445 ملم |
| تردد الرنين من الدرجة الأولى | 2,400 هرتز |
| عزم الدوران اللامركزي المسموح به | >500 نيوتن متر |
| وزن المحرك | 40 كجم |
| أبعاد برغي HE/ST | M10 (متري) |
| تردد عزل الاهتزاز المحوري | <3 هرتز |
| الحمولة القصوى | 500 كجم |
| تسرب التدفق المغناطيسي | ≤1 مللي تسلا |
| الأبعاد (الطول × العرض × الارتفاع، غير معبأة) | 1,330 × 860 × 1,250 ملم |
| الوزن (غير معبأ) | 2,500 كجم |
| التركيب | حصيرة مطاطية (تتطلب مسامير تثبيت) |
| معلمة | قيمة |
|---|---|
| خرج المضخم | 30 كيلو فولت أمبير |
| نسبة الإشارة إلى الضوضاء | >65 ديسيبل |
| جهد الخرج المقنن | 120 فولت فعال |
| الأبعاد (الطول × العرض × الارتفاع، غير معبأة) | 800 × 900 × 2,100 ملم |
| معلمة | قيمة |
|---|---|
| حجم الهواء | 0.46 متر مكعب/ثانية |
| الطاقة | 7.5 كيلو واط |
| قطر مجرى الهواء | 200 ملم |
| ضغط الهواء | 8.8 كيلو باسكال |
| التركيب | قابل للتوصيل بالسقف (حتى اثنتين من الانحناءات بزاوية 90 درجة)، بحد أقصى 20 قدمًا من التشغيل |
- GB/T 31486-2015 — متطلبات الأداء الكهربائي وطرق اختبار بطارية الجر للمركبات الكهربائية
- UL 1642:2012 — معيار بطاريات الليثيوم
- UL 2054:2012 — البطاريات المنزلية والتجارية
- UN38.3 (2012) — الجزء 3: اقتراح نقل البضائع الخطرة — دليل الاختبار والمعايير
- IEC62133-2:2017 — متطلبات السلامة للخلايا الثانوية المحكمة المحمولة، وللبطاريات المصنوعة منها، للاستخدام في التطبيقات المحمولة — الجزء 2: أنظمة الليثيوم
- IEC 62281:2004 — متطلبات السلامة في نقل بطاريات الليثيوم والبطاريات
- IEC 60068:2007 — جزء الخلية الجلفانية 4: متطلبات أمان بطاريات الليثيوم أيون
- تشغيل فائق الهدوء لبيئة عمل مريحة
- قاعدة آلة عالية الجودة لتركيب مريح وتشغيل سلس
- دائرة تحكم رقمية مع عرض التردد وضبط PID لتعزيز الاستقرار والموثوقية
- يدعم وضعي تشغيل المسح الترددي والتردد الثابت لتلبية متطلبات الاختبار المتنوعة
- مصمم للقضاء على تداخل المجال الكهرومغناطيسي القوي مع دائرة التحكم
- تسمح إعدادات وقت العمل الممتدة للمنتجات الاختبارية بالوصول إلى أوقات اختبار دقيقة وقابلة للتكرار
الأسئلة الشائعة:
س 1: ما هو الهزاز الكهروديناميكي للاهتزاز؟
ج: الهزاز الكهروديناميكي للاهتزاز هو نظام اختبار يستخدم لمحاكاة ظروف الاهتزاز التي قد تتعرض لها المنتجات أثناء النقل أو التشغيل أو الخدمة. ويستخدم على نطاق واسع لاختبار الموثوقية والمتانة والتأهيل.
س 2: ما هي المنتجات التي يمكن اختبارها؟
ج: يمكن استخدامه للمكونات الإلكترونية، وقطع غيار السيارات، والبطاريات، ومكونات الطيران، والمنتجات الكهربائية، والتعبئة والتغليف، ومعدات الاتصالات، وغيرها من المنتجات التي تتطلب اختبار الاهتزاز.
س 3: ما هي اختبارات الاهتزاز التي يمكن للهزاز إجراؤها؟
ج: اعتمادًا على تكوين النظام، يمكنه إجراء اهتزاز جيبي، واهتزاز عشوائي، واختبار صدم، وبحث عن الرنين، ومسح ترددي، واختبارات اهتزاز قابلة للبرمجة.
س 4: ما هو أقصى تردد اختبار؟
ج: يعتمد التردد الأقصى على الطراز والتكوين. تتوفر نماذج هزازات مختلفة لمتطلبات التردد المختلفة. يرجى تقديم نطاق التردد المطلوب حتى نتمكن من التوصية بنموذج مناسب.
س 5: كيف أختار نموذج الهزاز الصحيح؟
ج: العوامل الرئيسية تشمل:
- الوزن الأقصى للعينة
- أبعاد العينة
- اتجاه الاهتزاز المطلوب
- نطاق التردد
- التسارع الأقصى
- الإزاحة
- معيار اختبار الاهتزاز المطلوب
بناءً على هذه المعلمات، يمكننا التوصية بنظام هزاز مناسب.
س 6: هل يمكن للهزاز إجراء اهتزاز رأسي وأفقي؟
ج: نعم. اعتمادًا على التكوين، يمكن توفير النظام مع إعداد اختبار رأسي، أو إعداد اختبار أفقي، أو كليهما.
س 7: هل يمكنه إجراء اختبار اهتزاز عشوائي؟
ج: نعم. يمكن تكوين وحدة تحكم اهتزاز مناسبة لاختبار الاهتزاز العشوائي، بما في ذلك ملفات تعريف الاختبار المستندة إلى PSD.
س 8: هل يمكنه إجراء اختبار صدم؟
ج: نعم، بشرط أن يتمتع نظام الهزاز المختار بقوة وإزاحة وتسارع كافيين لملف تعريف الصدم المطلوب.
يوفر الهزاز الكهروديناميكي للاهتزاز العديد من المزايا لاختبار الاهتزاز عالي التردد:
- نطاق تردد واسع: مناسب لاختبارات الاهتزاز منخفضة وعالية التردد، خاصة للمكونات الإلكترونية والسيارات.
- دقة تحكم عالية: يمكن التحكم بدقة في التردد والتسارع والإزاحة والسرعة ومدة الاختبار.
- استجابة سريعة: يستجيب نظام القيادة الكهروديناميكي بسرعة لإشارات التحكم، مما يجعله مناسبًا لاختبارات اهتزاز المسح.
- خرج اهتزاز مستقر: يساعد التحكم في الحلقة المغلقة في الحفاظ على مستويات اهتزاز مستقرة طوال الاختبار.
- اختبار قابل للبرمجة: يمكن برمجة معلمات الاختبار مثل نطاق التردد ومعدل المسح والتسارع وعدد الدورات تلقائيًا.
- مناسب للاختبار عالي التردد: مناسب بشكل خاص لـ PCB/PCBA، وإلكترونيات السيارات، وأجهزة الاستشعار، والموصلات، والبطاريات، والمكونات الإلكترونية الأخرى.
- أتمتة عالية: يمكن حفظ برامج الاختبار وتنفيذها تلقائيًا، مما يحسن كفاءة الاختبار وقابليته للتكرار.
أبرز المنتجات
يوفر جهاز اختبار الاهتزاز الكهرومغناطيسي IEC62133 قوة 30 كيلو نيوتن، وتسارع 100 جرام، وتردد 5-2800 هرتز لاختبار البطارية الأفقي والرأسي. تتميز بإزاحة 51 مم، وحمولة 500 كجم، وتشغيل هادئ للغاية. يتوافق مع معايير UL، UN38.3، واللجنة الكهروتقنية الدولية. خيارات مخصصة متاحة لإجراء اختبار موثوق ودقيق.
