طاولة اختبار الاهتزاز المختبرية عالية التردد للموصلات
المعلمات الفنية حول جدول شاكر اختبار الاهتزاز المختبري عالي التردد للموصلات
| نموذج | تصنيف جيب القوة (ن) |
تصنيف عشوائي القوة (ن) |
تكرار النطاق (هرتز) |
السرعة المقدرة (م / ث) | الاستبدال المقدر (ص) ملم |
الأعلى.التحميل (كجم) | لفائف متحركة (كجم) | البعد لفائف متحركة (مم) |
| إس-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
تطبيق لسعر شاكر الكهربائية الديناميكية:
نحن شركة مصنعة لمنتجات سلسلة الاهتزازات الكهربائية، واعتمدنا "هيكل الدائرة المغناطيسية المزدوجة"، و"دوائر العمل الهيكلية ذاتية المولد"، و"الدعم المحمول جواً" و"المحامل الدوارة والتوجيه الخطي"، و"عزل مرتكز الدوران" التكنولوجيا الحديثة المتقدمة
والتكنولوجيا الخاصة، يمكن إكمالها في اختبار الاهتزاز الجيبي ثلاثي المحاور X وY وZ واختبارات الاهتزاز العشوائية ذات النطاق العريض، التي سيتم إكمالها
بواسطة الاختبار الكلاسيكي (نصف جيب، شبه منحرف، موجة مسننة) للنبض واختبار طيف الاستجابة للصدمات.جهاز اختبار الاهتزاز عالي التردد يستخدم على نطاق واسع
في الدفاع الوطني، الأسلحة، الطيران، الفضاء، الاتصالات، الإلكترونيات، الأجهزة الكهربائية، الاتصالات،
الأجهزة المنزلية وغيرها من المجالات.--- جهاز اختبار اهتزاز الهزاز الصناعي
اختبار صدمة نصف موجة جيبيةمن الميزات:

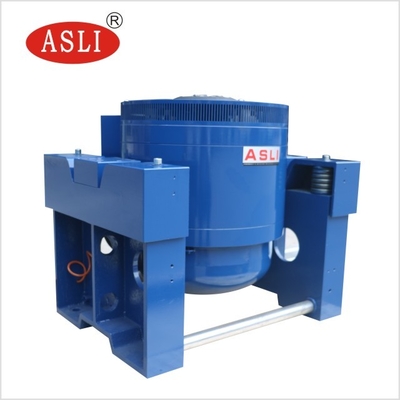

1. هيكل دائري ديناميكي مصمم بشكل جيد، مع تردد رنين محوري عالي المرحلة.
2. دائرة مغناطيسية ثنائية، تسرب التدفق المغناطيسي منخفض، هيكل مدمج وعقلاني.
3. محامل الروك رود على التوالي والموجهة نحو الاستيراد اتجاه صلابة الجسم المركب ، وقدرة التحميل غريب الأطوار.
4. مرتكز عزل أساس مخصص لاستخدام الهرمونات وتركيب الراحة المتنقلة.
5. تتحرك التكنولوجيا المتقدمة حول النظام لضمان أن الدائرة الديناميكية ذات موثوقية عالية.
6. تصميم مجاري الهواء الجديد وتعزيز تأثير التبريد.
7. صلابة ثابتة، صلابة ديناميكية للبالون الصغير المحمل، مما يزيد من قدرة طاولة الاهتزاز، ويحسن أداء التردد المنخفض.

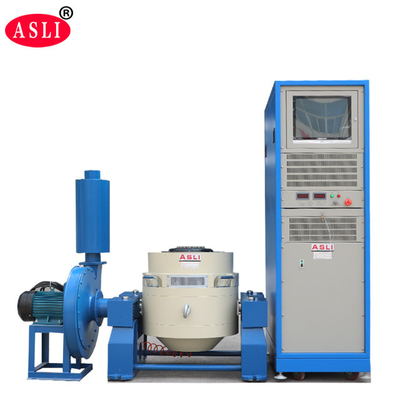

نظام الاهتزاز (ES-10)
1 المعلمات التقنية مع شاكر الاهتزاز الكهروديناميكي الصناعي:
(1) القوة المقدرة: القوة الجيبية 10000N؛قوة عشوائية 10000N؛قوة الصدمة 10000N؛
(2) نطاق التردد: 5 هرتز إلى 3500 هرتز، تردد ثابت، اكتساح ذهابًا وإيابًا، جيبية، عشوائية، صدمة
(3) وضع تردد الاجتياح: خطي، لوغاريتمي، كنس ذهابًا وإيابًا، تردد ثابت
(4) أوقات تردد المسح: من 1 إلى 32767.
(5) وقت تردد المسح: تردد ثابت/فردي 1-3600 دقيقة، يمكن عرض منحنيات تردد المسح.
(6) ماكس.التسارع 1000 م/ث 2 (بدون تحميل)
(7) ماكس.السرعة: 1.8 م / ث
(8) ماكس.الإزاحة: 51mmp-p (بدون تحميل)، ذروة مزدوجة
(9) إزاحة التأثير: 51 مم
(10) وزن الملف المتحرك: 14 كجم
(11) اتجاهات الاهتزاز: اهتزاز عمودي + أفقي
(12) موجة الاهتزاز: جيبية، عشوائية، صدمة
(13) قطر الملف المتحرك: Φ240 مم
(14) أبعاد نظام الاهتزاز (مم): العرض 1046 * الارتفاع 660 * العمق 783 مم
(15) وزن نظام الاهتزاز: 900 كجم

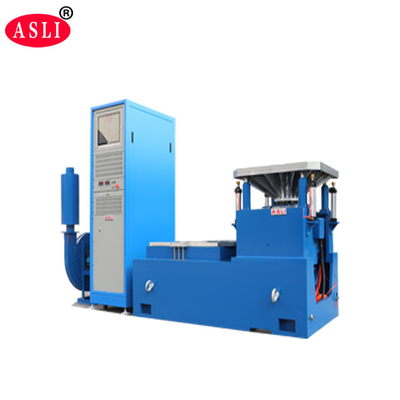

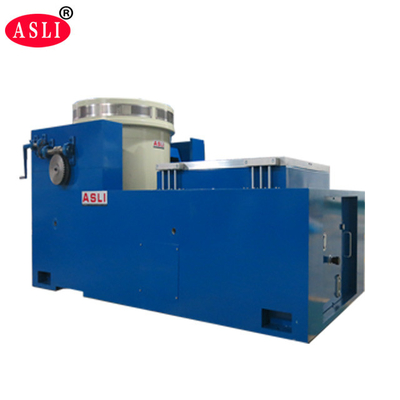

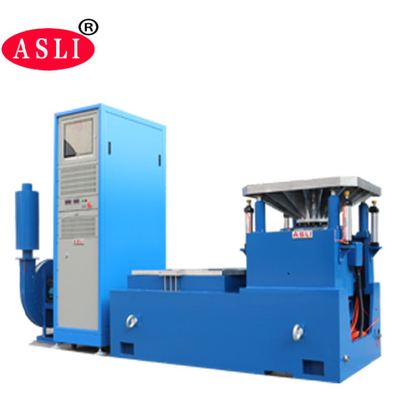

ميزات الحامل الأفقي حول آلة اختبار الاهتزاز:
ضمن مقعد تحميل صغير لتحقيق تسارع أعلى وتردد عمل، لتحسين قدرة التحميل وأداء مقعد الماكينة بالكامل.
المقعد الأفقي ومقعد الاهتزاز من النوع المتكامل، مع هيكل مثالي، سهل التركيب والضبط.
مسار الضغط الثابت، على شكل حرف V، مع قدرة مقاومة المنحدرات ومقاومة التحميل المتحيز.
مضخة زيت مدمجة، هيكل جيد وسهل التشغيل.
متطلبات التثبيت مع آلة اختبار الاهتزاز:
(1) يجب على المستخدمين إعداد الرافعات الشوكية وأدوات النقل لتحريك المعدات لأنها ثقيلة جدًا، كما يرجى التأكد
الباب كبير بما يكفي للسماح بدخول المعدات
(2) يجب أن تكون بيئة تشغيل الآلة تحت درجة حرارة الغرفة وبها تهوية جيدة.نقترح بشدة تركيب مكيف الهواء في منطقة العمل.المسافة الفضائية للآلة
يجب أن يكون الجانب الأيسر/الأيمن/الخلفي Min.700 ملم، يجب أن يكون الحد الأدنى للواجهة الأمامية.1500 ملم.
حزمة لنظام شاكر الاهتزاز الديناميكي الكهربائي ذو القوة الكبيرة:
فيلم PP أولاً، ثم رغوة 10 مم بين الماكينة والعلبة، والخارج عبارة عن علبة من الخشب الرقائقي القياسي للتصدير.
