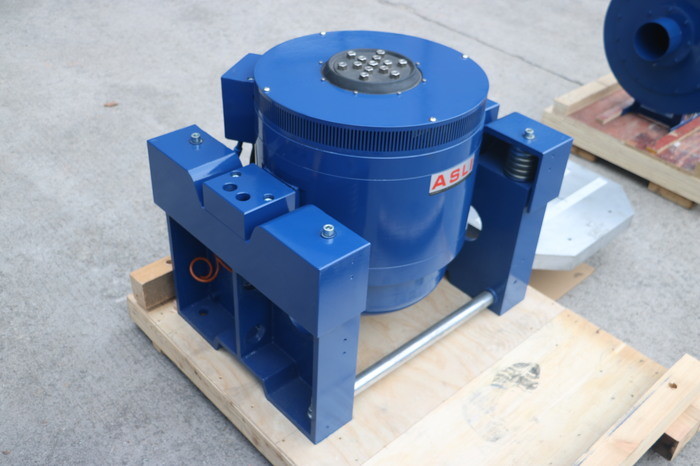

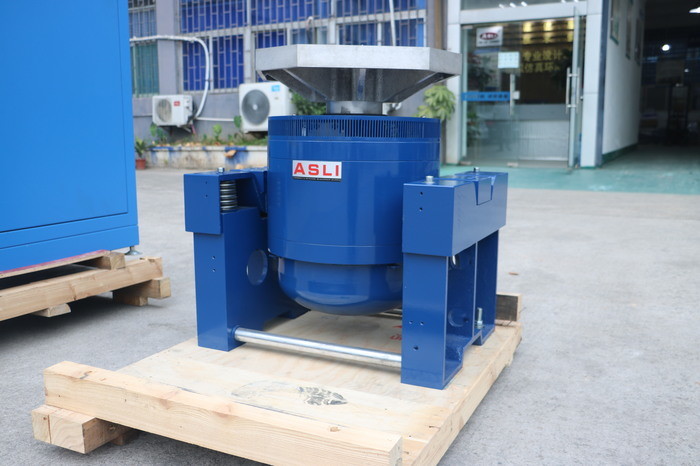

51 mmp-p أجهزة اختبار طاولة الهزات للمنتجات العسكرية
تستخدم آلة اختبار الاهتزاز عالية التردد بشكل رئيسي لتجربة الاهتزاز والصدمات في بيئة اختبار المنتج ، واختبار فحص الإجهاد البيئي ، واختبار الموثوقية ،قد تكون هناك حاجة لإجراء اختبارات في مجال الطيران، الاتصالات، الإلكترونيات، الكهرباء، الاتصالات، الأجهزة المنزلية ومجالات أخرى من المنتجات.إنه منصة اختبار تلبي جميع أنواع مواصفات الاختبار ، ويمكن تنفيذها بما في ذلك IEC و MIL-STD و JIS و ASTM ومواصفات أخرى.
51 mmp-p معدات اختبار طاولة الهزات للإنتاج العسكريالمعلم:
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة الاسمية (m/s) |
النزوح الاسمي (p-p) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك (ملم) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
خصائص المنتج
* نظام تعليق مرن ومرشد خط مستقيم، قدرة تحمل قوية، أداء التوجيه الجيد واستقرار عال.
* الصلابة الساكنة لوسادة الهواء المركزية كبيرة ، والصلابة الديناميكية صغيرة ، والقدرة على تحمل قوية ، والأداء الديناميكي ممتاز.
* تشخيص سريع بالفحص الذاتي وحماية السلسلة، وأمان عالية وموثوقية.
* الوسادة الهوائية العزلة والجهاز التخفيف يجعل الاهتزاز لا تحتاج إلى الأساس الخاص، وتعيد إنتاج موجة الاهتزاز تماما وتقلل من انتقال الاهتزاز.
* توفير استخدام مختلف لمنصات التوسع الأفقية والعمودية ؛
* يمكن استخدامه مع جميع أنواع مراقبي الاهتزازات ، والتشغيل بسيط.

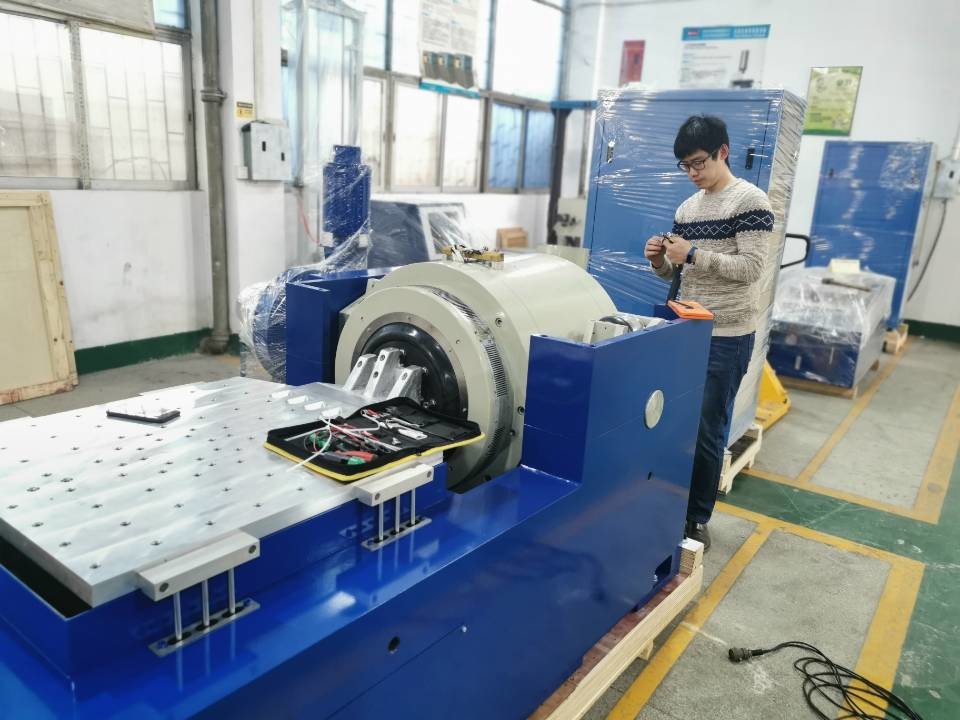

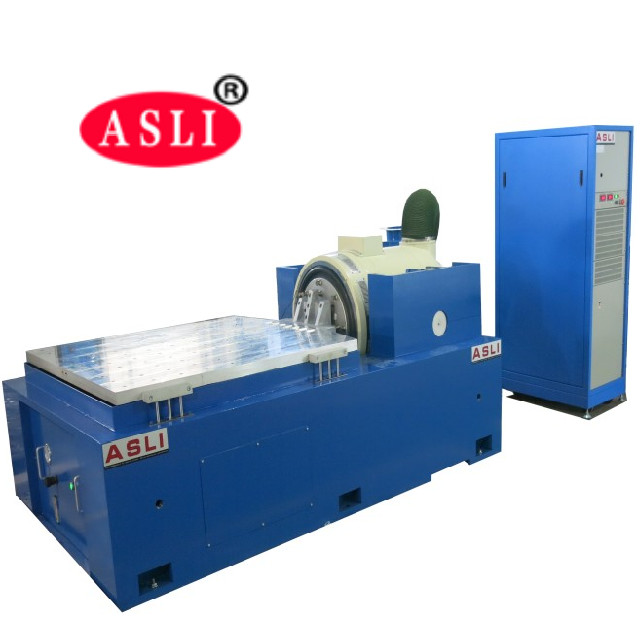

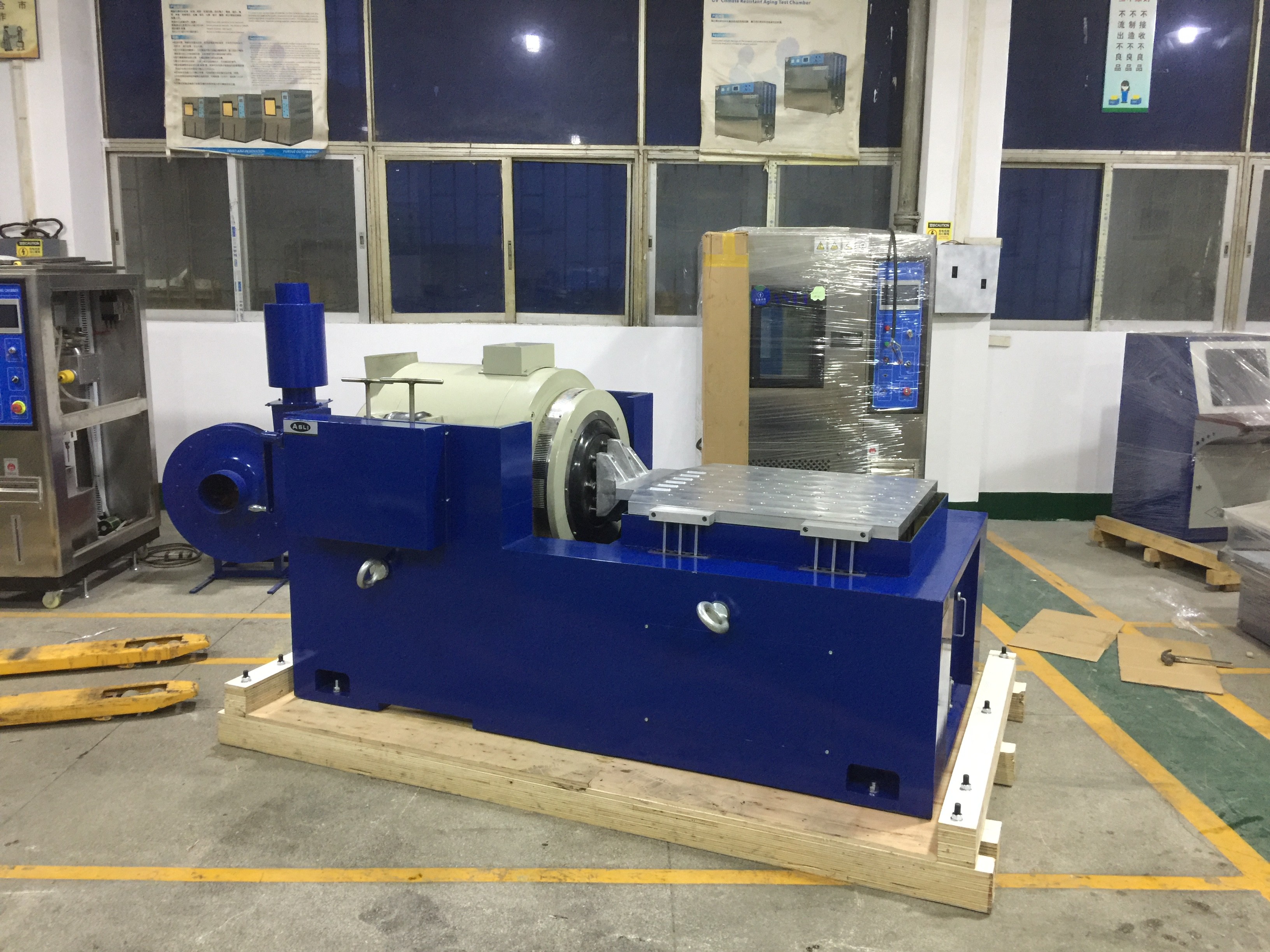

خصائص المقاعد الأفقية:
داخل مقعد تحميل صغير لتحقيق تسارع أعلى وتردد العمل، لتحسين القدرة على تحميل وأداء مقعد الماكينة بأكملها.
المقاعد الأفقية ومقاعد الاهتزاز هي من النوع المتكامل ، مع هيكل مثالي ، وسهولة التثبيت والتنظيم.
مسار ضغط ثابت، على شكل حرف V، مع قدرة مقاومة المنحدر ومقاومة الحمل التحيز.
مضخة زيت مدمجة، بنية جيدة وسهلة التشغيل.
| النموذج | حجم المقعد (ملم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كيلوغرام) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400×400×30 |
خمسة آلاف 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
معدات اختبار الجدول الأفقي لاهتزازات الترددات العالية لاختبار السيارات
