جدول اختبار الاهتزاز الديناميكي 2000 هرتز JIS D 1601 القياسي
تفاصيل المنتج
| قوة الاهتزاز: | 20 عقدة | اتجاه الاهتزاز: | الاهتزاز الأفقي |
|---|---|---|---|
| طلب: | السيارات | الاستخدام: | اختبار اهتزاز عالي التردد |
| معيار الاختبار: | ميل ستد 810 جي | قوة: | تيار متردد 380 فولت |
| إبراز |
جدول اختبار الاهتزاز 2000 هرتز,جدول اختبار الاهتزاز JIS D 1601,معدات اختبار جدول الاهتزاز 2000 هرتز |
||
وصف المنتج

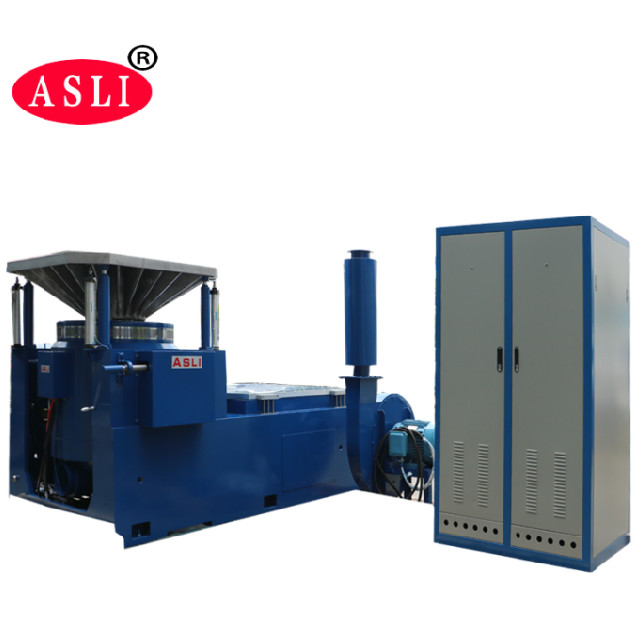

تم تصميم نظام الهزاز لطاولة اختبار الاهتزاز الديناميكي بتردد 2000 هرتز لتلبية معيار JIS D 1601، مما يوفر اختبار اهتزاز عالي التردد لمجموعة واسعة من التطبيقات الصناعية والبحثية.
| الموديل |
المُقدر جيبية القوة (نيوتن) |
المُقدر عشوائي القوة (نيوتن) |
التردد النطاق (هرتز) |
المُقدر التسارع (م/ث²) |
المُقدر السرعة (م/ث) |
المُقدر الإزاحة (من الذروة إلى الذروة) مم |
الحد الأقصى. الحمولة (كجم) |
المتحرك الملف (كجم) |
الأبعاد للمتحرك الملف (مم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
تُستخدم آلة اختبار الاهتزاز عالية التردد بشكل أساسي لاختبار بيئة اهتزاز وصدمات المنتجات، وفحص الإجهاد البيئي، واختبار الموثوقية. وهي تخدم صناعات تشمل الطيران والفضاء، والاتصالات، والإلكترونيات، والكهرباء، والأجهزة المنزلية. تلبي منصة الاختبار هذه مجموعة متنوعة من المواصفات، بما في ذلك معايير IEC و MIL-STD و JIS و ASTM.
- نظام تعليق مرن ودليل خطي — قدرة تحمل قوية، وأداء توجيه ممتاز، واستقرار عالٍ.
- وسادة هوائية مركزية ذات صلابة ثابتة عالية وصلابة ديناميكية منخفضة — قدرة تحمل قوية وأداء ديناميكي متميز.
- تشخيص ذاتي سريع وحماية سلسلة — أمان وموثوقية عالية.
- جهاز عزل وامتصاص الوسادة الهوائية يلغي الحاجة إلى أساس خاص، ويعيد إنتاج موجات الاهتزاز بشكل مثالي، ويقلل من انتقال الاهتزاز.
- متوفر مع منصات توسيع أفقية ورأسية مختلفة.
- متوافق مع جميع أنواع وحدات التحكم في الاهتزاز — تشغيل بسيط.
- منصة تحميل صغيرة تتيح تسارعًا وتردد عمل أعلى، مما يحسن قدرة التحميل والأداء العام لمنصة الآلة.
- المنصة الأفقية ومنصة الاهتزاز وحدة متكاملة — هيكل جيد ومريح في التركيب والتعديل.
- مسار ضغط ثابت بتصميم على شكل V — مقاوم للانحدار والحمولة المائلة.
- مضخة زيت مدمجة — هيكل جيد وسهولة التشغيل.
| الموديل | حجم المنصة (مم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كجم) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57.7 76.9 86.5 |
مصممة لتطبيقات اختبار السيارات، توفر طاولة الاهتزاز الأفقية عالية التردد هذه أداءً دقيقًا وموثوقًا به لبيئات الاختبار الصعبة.
الأسئلة الشائعة:
س1: ما هو هزاز الاهتزاز الكهروديناميكي؟
ج: هزاز الاهتزاز الكهروديناميكي هو نظام اختبار يُستخدم لمحاكاة ظروف الاهتزاز التي قد تتعرض لها المنتجات أثناء النقل أو التشغيل أو الخدمة. يُستخدم على نطاق واسع في اختبارات الموثوقية والمتانة والتأهيل.
س2: ما هي المنتجات التي يمكن اختبارها؟
ج: يمكن استخدامه للمكونات الإلكترونية، وقطع غيار السيارات، والبطاريات، ومكونات الطيران والفضاء، والمنتجات الكهربائية، والتعبئة والتغليف، ومعدات الاتصالات، وغيرها من المنتجات التي تتطلب اختبار الاهتزاز.
س3: ما هي اختبارات الاهتزاز التي يمكن للهزاز إجراؤها؟
ج: اعتمادًا على تكوين النظام، يمكنه إجراء اهتزاز جيبية، واهتزاز عشوائي، واختبار صدمات، وبحث الرنين، ومسح التردد، واختبارات اهتزاز قابلة للبرمجة أخرى.
س4: ما هو أقصى تردد اختبار؟
ج: يعتمد الحد الأقصى للتردد على الموديل والتكوين. تتوفر موديلات هزازات مختلفة لمتطلبات التردد المختلفة. يرجى تقديم نطاق التردد المطلوب حتى نتمكن من التوصية بموديل مناسب.
س5: كيف أختار موديل الهزاز الصحيح؟
ج: العوامل الرئيسية تشمل:
- الوزن الأقصى للعينة
- أبعاد العينة
- اتجاه الاهتزاز المطلوب
- نطاق التردد
- التسارع الأقصى
- الإزاحة
- معيار اختبار الاهتزاز المطلوب
بناءً على هذه المعلمات، يمكننا التوصية بنظام هزاز مناسب.
س6: هل يمكن للهزاز إجراء اهتزاز رأسي وأفقي؟
ج: نعم. اعتمادًا على التكوين، يمكن تزويد النظام بإعداد اختبار رأسي، أو إعداد اختبار أفقي، أو كليهما.
س7: هل يمكنه إجراء اختبار اهتزاز عشوائي؟
ج: نعم. يمكن تكوين وحدة تحكم اهتزاز مناسبة لاختبار الاهتزاز العشوائي، بما في ذلك ملفات تعريف الاختبار المستندة إلى PSD.
س8: هل يمكنه إجراء اختبار صدمات؟
ج: نعم، بشرط أن يتمتع نظام الهزاز المختار بقوة وإزاحة وتسارع كافيين لملف تعريف الصدمة المطلوب.
يوفر هزاز الاهتزاز الكهروديناميكي العديد من المزايا لاختبار الاهتزاز عالي التردد:
- نطاق تردد واسع: مناسب لاختبارات الاهتزاز منخفضة وعالية التردد، خاصة للمكونات الإلكترونية والسيارات.
- دقة تحكم عالية: يمكن التحكم بدقة في التردد والتسارع والإزاحة والسرعة ومدة الاختبار.
- استجابة سريعة: يستجيب نظام القيادة الكهروديناميكي بسرعة لإشارات التحكم، مما يجعله مناسبًا لاختبارات الاهتزاز المتدرجة.
- خرج اهتزاز مستقر: يساعد التحكم في الحلقة المغلقة في الحفاظ على مستويات اهتزاز مستقرة طوال الاختبار.
- اختبار قابل للبرمجة: يمكن برمجة معلمات الاختبار مثل نطاق التردد ومعدل المسح والتسارع وعدد الدورات تلقائيًا.
- مناسب للاختبار عالي التردد: مناسب بشكل خاص لوحات الدوائر المطبوعة/لوحات الدوائر المطبوعة المجمعة، وإلكترونيات السيارات، والمستشعرات، والموصلات، والبطاريات، والمكونات الإلكترونية الأخرى.
- أتمتة عالية: يمكن حفظ برامج الاختبار وتنفيذها تلقائيًا، مما يحسن كفاءة الاختبار وقابليته للتكرار.
