مقعد الهز الهز الميكانيكي للمنتجات الإلكترونية اختبار الهز 10 - 60 هرتز
المعلمات التقنية حول مقعد الهزاز الميكانيكي لمنتجات إلكترونية اختبار الهز 10 - 60 هرتز
| النموذج | الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
السرعة المسموح بها ((m/s) | الاستبدال المسموح به (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | بعد الملف المتحرك ((ملم) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
طلب لـ " الـ " الـ " الـ " الـ " الـ " الـ " الـ " الـ " الـ " الـ " الـ " الـ " الـ " الـ " الـ " الـ " الـ " الـ " الـ " الـ "
نحن مصنعون لمنتجات سلسلة الاهتزازات الكهربائية، اعتمدنا "هيكل الدائرة المغناطيسية المزدوجة""دعم في الهواء" و "حاويات الأدوات والإرشاد الخطي""عزلة الدرج" تكنولوجيا حديثة متقدمة
وتكنولوجيا خاصة، يمكن أن تكتمل في اختبار الاهتزاز X، Y، Z ثلاث محورات الاهتزاز الصيني والاختبارات الاهتزاز عشوائي النطاق العريض، ليتم الانتهاء
بواسطة الاختبار الكلاسيكي (نصف الصينوس، التريبيزويدي، موجة الأسنان المنشارة) نبض واستجابة الصدمة الطيف. اختبار اهتزاز التردد العالي المستخدم على نطاق واسع
في الدفاع الوطني، الأسلحة، الطيران، الفضاء الجوي، الاتصالات، الإلكترونيات، الأجهزة الكهربائية، الاتصالات،
الأجهزة المنزلية والمجالات الأخرى.
اختبار صدمات نصف موجات الصينوسمن الخصائص:
1هيكل ديناميكي دائري مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
2دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3محامل الدوار المتحركة مستقيمة وموجهة نحو الاستيراد التركيبية الهيئة صلابة التوجه، قدرة الحمل الغريبة.
4. أساس العزل Trunnion مخصص لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5التكنولوجيا المتقدمة تتحرك حول النظام لضمان الدورة الديناميكية من الموثوقية العالية.
6تصميم قناة جديدة وتعزيز تأثير التبريد.
7- الصلابة الساكنة، الصلابة الديناميكية من تحمل البالون الصغير، زيادة قدرة طاولة الاهتزاز، وتحسين أداء منخفضة التردد.

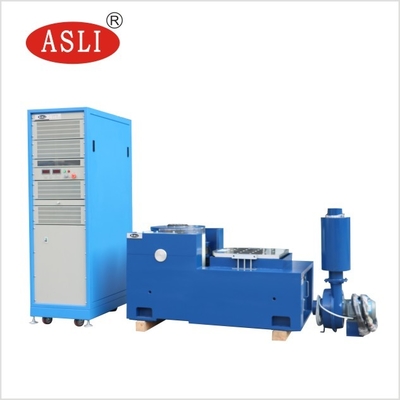

نظام الاهتزاز ((ES-10))
1 المعلمات التقنية مع الاهتزازات الكهروديناميكية الصناعية:
(1) القوة الاسمية: قوة الصدر 10000N؛ قوة عشوائية 10000N؛ قوة الصدمة 10000N؛
(2) نطاق التردد: 5 هرتز إلى 3500 هرتز، التردد الثابت، مسح ذهاب وإياب، الصين، عشوائية، الصدمة
(3) وضع التردد: خطي، لوغاريتمي، التردد ذهابا وإيابا، تردد ثابت
(4) أوقات التردد: 1 إلى 32767.
(5) وقت التردد: تردد ثابت / واحد 1-3600mins ، يمكن عرض منحنيات تردد التردد.
(6) الحد الأقصى للتسارع 1000m/s 2 (غير محمل)
السرعة القصوى: 1.8m/s
(8) الحد الأقصى للنزوح: 51mmp-p (غير حمولة) ، ذروة مزدوجة
(9) تحريك الاصطدام: 51mm
(10) وزن الملف المتحرك: 14 كجم
(11) اتجاهات الاهتزاز: الاهتزاز الرأسي + الأفقي
(12) موجة الاهتزاز: الصين، العشوائية، الصدمة
(13) قطر الملف المتحرك: Φ240 ملم
(14) أبعاد نظام الاهتزاز ((ملم): W1046*H660*D783mm
(15) وزن نظام الاهتزاز: 900kg

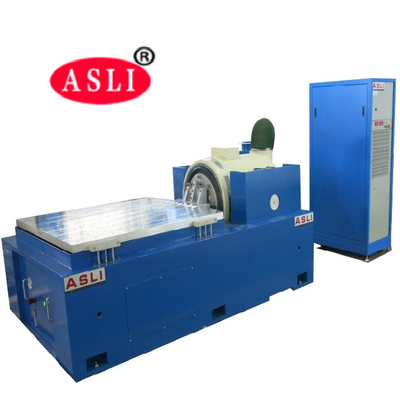

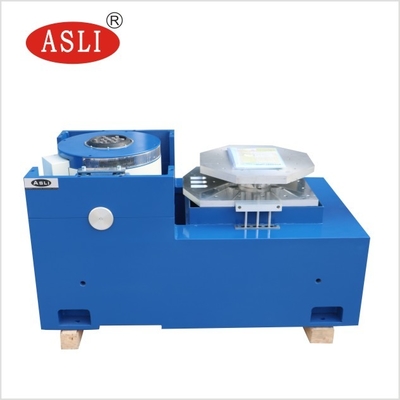

خصائص الوقوف الأفقي عن آلة اختبار الاهتزاز:
داخل مقعد تحميل صغير لتحقيق تسارع أعلى وتردد العمل، لتحسين القدرة على تحميل وأداء مقعد الماكينة بأكملها.
المقاعد الأفقية والمقاعد الاهتزازية هي نوع متكامل، مع هيكل مثالي، وسهولة لتركيب وتعديل.
مسار الضغط الثابت، على شكل حرف V، مع قدرة مقاومة المنحدر ومقاومة الحمل التحيز.
مضخة زيت مدمجة، بنية جيدة وسهلة التشغيل.
تثبيت المتطلبات مع آلة اختبار الاهتزاز:
(1) يجب على المستخدمين إعداد الشاحنات وأدوات النقل لنقل المعدات لأنها ثقيلة جدا، أيضا يرجى التأكد
الباب كبير بما فيه الكفاية لإدخال المعدات
(2) يجب أن تكون بيئة تشغيل الجهاز تحت درجة حرارة الغرفة وتتمتع بتهوية جيدة. ونحن ننصح بشدة بتثبيت مكيف الهواء في منطقة العمل.المسافة الفضائية للآلات
يجب أن يكون الجانب الأيسر/اليمين/الخلفي على الأقل 700 ملم، ويجب أن يكون الجانب الأمامي على الأقل 1500 ملم.

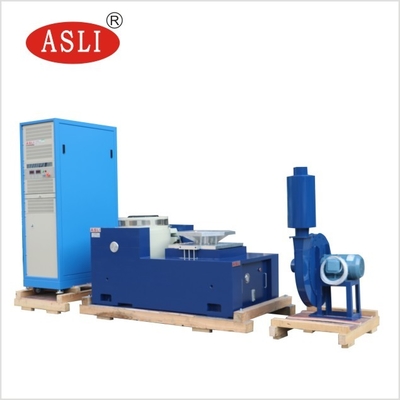

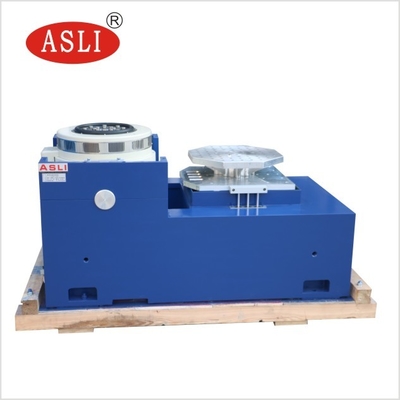

حزمة لجهاز الهزاز الكهرو ديناميكي للقوة الكبيرة:
فيلم PP أولاً، ومن ثم رغوة 10 ملم بين الجهاز والحجرة، والخارج هو عبارة عن علبة علبة تصدير قياسية.
