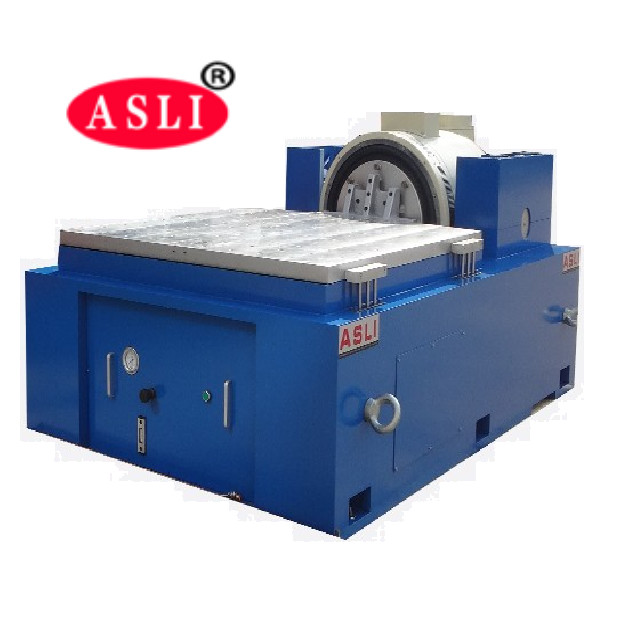

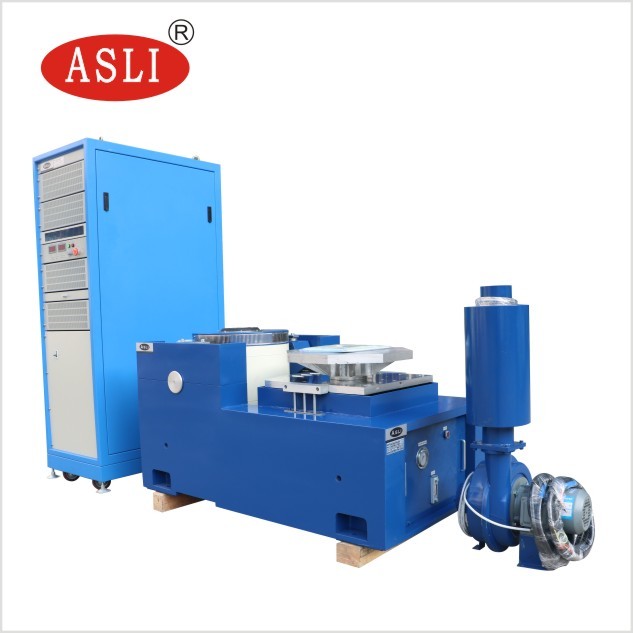

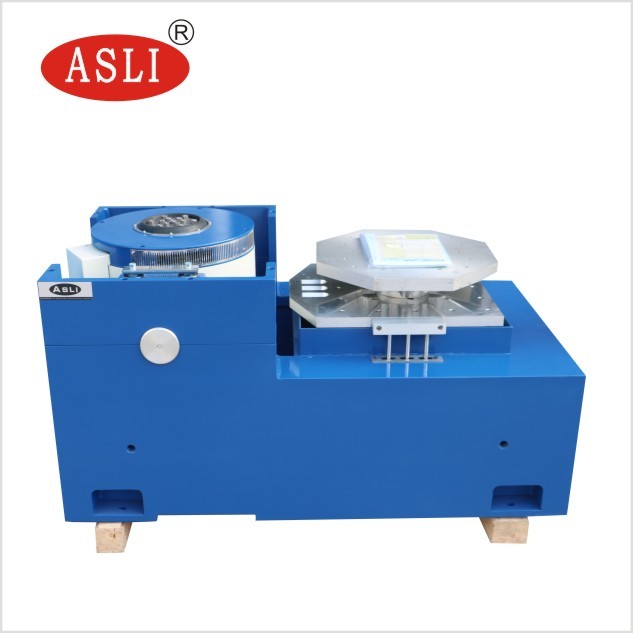

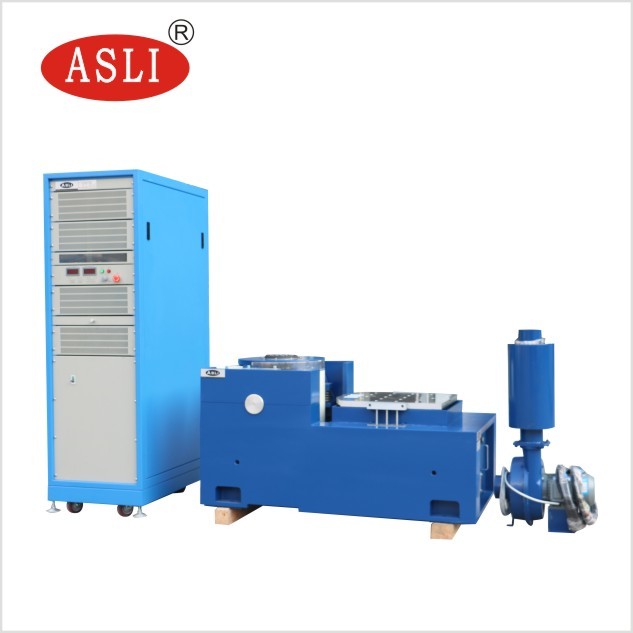

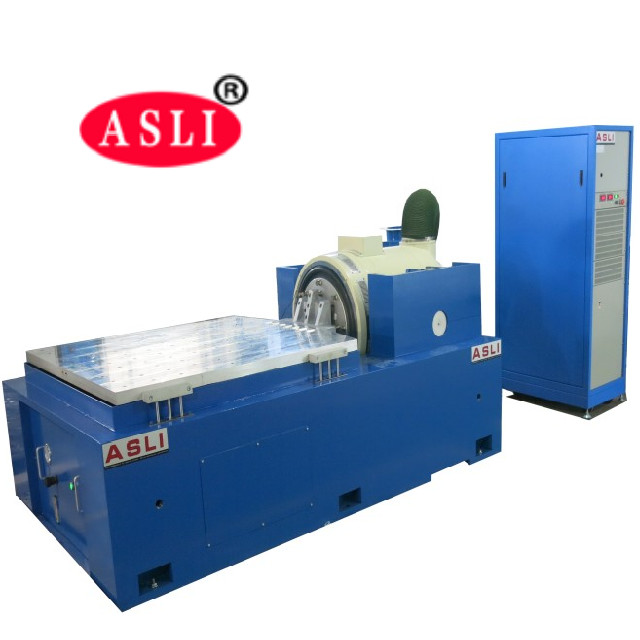

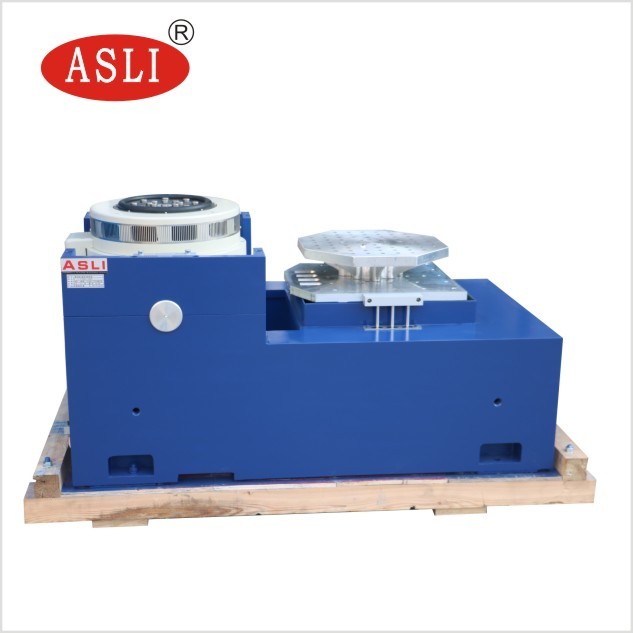

معدات اختبار المختبر المبردة بالهواء اختبار الاهتزاز الأفقي عالي التردد
High frequency Vertical & Horizontal Generator Electromagnetic Vibration Shaker for Semiconductor are used to evaluate resonant frequencies of product and package designs and simulate the random vibration that occurs in the disribution or in-use environmentالآلة سهلة الاستخدام ويمكن أن تقوم بمجموعة واسعة من اختبارات الاهتزاز وفقًا لمواصفات الحكومة والصناعة والشركات.
1هيكل مشترك من غرفة الاختبار ونظام التبريد يفتخر بتصميم مضغوط وجذاب؛ وحدة تحكم مستقلة
2لجعلها مريحة للعمل؛ وحدة ضاغط التبريد الأصلية وملحقاتها الرئيسية المستوردة من الخارج
3. جهاز تحكم LCD ملون ملموس قادر على التحكم في سيارات البرامج الحرارة الرطوبة
4مع R232 واجهة الاتصالات. لتلبية متطلبات العملاء الفريدة من نوعها، يمكن للمستخدمين اختيار من بين نماذج مختلفة من مقعد اختبار الاهتزاز لضمان أن بالإضافة إلى بارد جيد
5نظام الختم الحراري والهوائي، هذا المقعد الاهتزاز سوف يفتخر أيضا تأثير ملحوظ من الاهتزاز الميكانيكي
معدات اختبار الموثوقية ، اهتزازات الصدمة
معدات الاختبار المختبرية المبردة بالهواء الارتعاش الأفقي عالية التردد المعلمات التقنية:
| النموذج | THV-408 ((A~F) |
| البعد الداخلي | W600 × H850 × D800 ((ملم) |
| البعد الخارجي | W850 × H1950 × D2100 ((ملم) |
| نطاق الحرارة | درجة حرارة منخفضة: ((A:25oC؛ B:0oC؛ C:-20oC ؛ D: -40oC؛ E: -60oC؛ F: -70oC) درجة حرارة عالية: 100 درجة مئوية ((150 درجة مئوية) |
| نطاق الرطوبة | 20%~98%R.H. ((10%-98%R.H. / 5%-98%R.H. هي حالة اختياري خاصة، تحتاج إلى جهاز إزالة الرطوبة) |
|
الدقة التحليلية التوزيع درجة الحرارة الرطوبة |
0.1 درجة مئوية؛ 0.1% R.H/±2.0 درجة مئوية؛ ±3.0% R.H. |
|
دقة التحكم من درجة الحرارة والرطوبة |
± 0.5 درجة مئوية ± 2.5% R.H. |
|
الحرارة صعود/انخفاض معدل سرعة |
ارتفاع درجة الحرارة حوالي 0.1~3.0oC/min / انخفاض درجة الحرارة حوالي 0.1~1.5oC/min (معدل السرعة المتدنية1.5 درجة مئوية/دقيقة هي حالة خاصة اختيارية) |
|
الداخلية المواد الخارجية |
مادة الصندوق الداخلي هي SUS 304# الفولاذ المقاوم للصدأ، من الصندوق الخارجي هو الفولاذ المقاوم للصدأ أو See الفولاذ المقوس بارداً مع طبقة طلاء |
| مواد العزل | مقاومة لدرجات الحرارة العالية والكثافة العالية والكلور الفورماتية ومواد عزل رغوة إيثيل أسيتوم |
| نظام التبريد | تبريد الرياح أو تبريد المياه / ضاغط قطاع واحد ((-40 درجة مئوية ، ضاغط قطاع مزدوج -70 درجة مئوية) |
| أجهزة الحماية |
مفتاح الحماية من الضغط الزائد للضاغط، سائل التبريد عالي والمنخفض الجهد مفتاح الحماية، مفتاح الحماية من الرطوبة الزائدة ودرجة الحرارة الزائدة، الأمانات، نظام تحذير من العيوب، حماية تحذير التخزين قصير المياه |
| الملحقات الاختيارية | الباب الداخلي مع فتحة التشغيل ((اختياري) ، مسجل ((اختياري)) ، مطهر المياه ، مكفف الرطوبة |
|
اهتزاز معدات الاختبار |
اختيار المناسبة الاهتزاز مقعد الاختبار وفقا لشرط الاختبار العميل ، والمعيارات التقنية من فضلك خذ الالكتروديناميكا |
| القوة | AC380V 3 جملة 5 خطوط، 50/60HZ |
| الاسم | طاولة الاهتزازات للتعبئة / اختبار طاولة الاهتزازات لأجزاء السيارات | ||||||||
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة المسموح بها ((m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | مقاس الملف المتحرك (ملم) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
