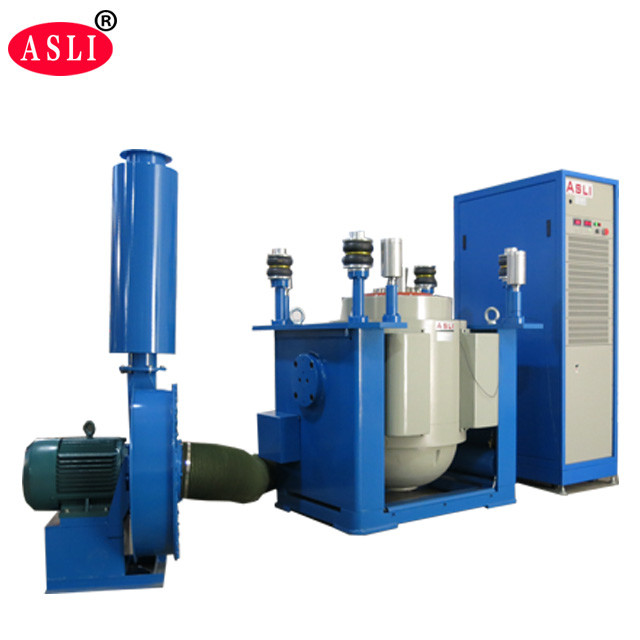

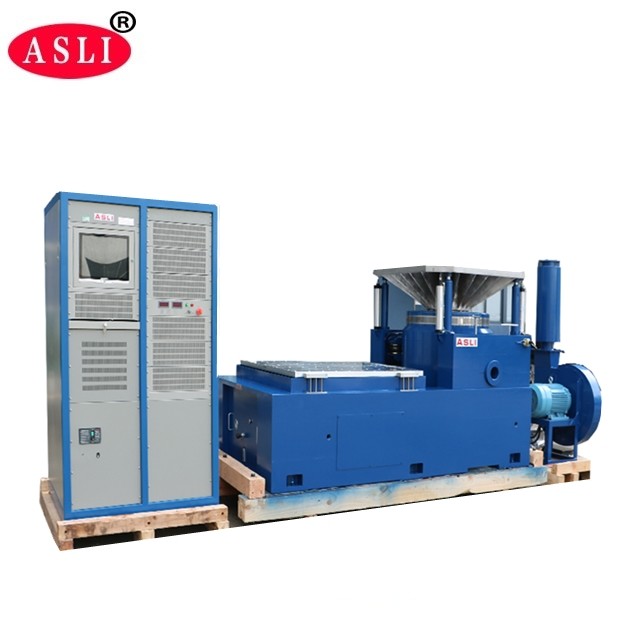

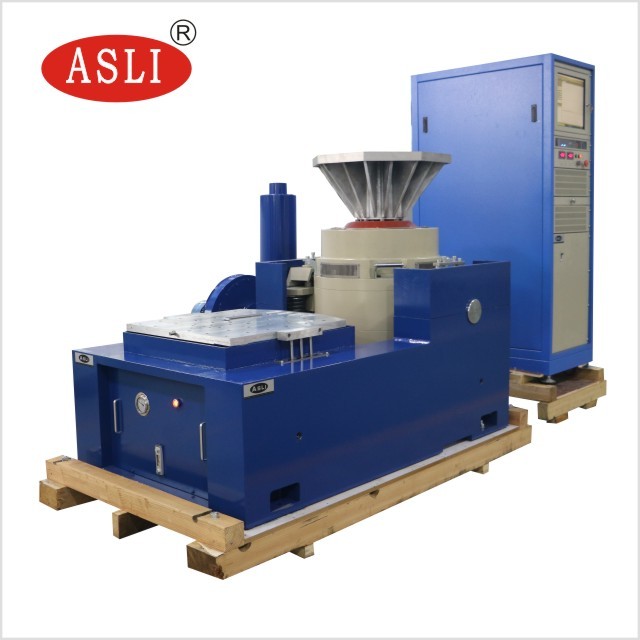

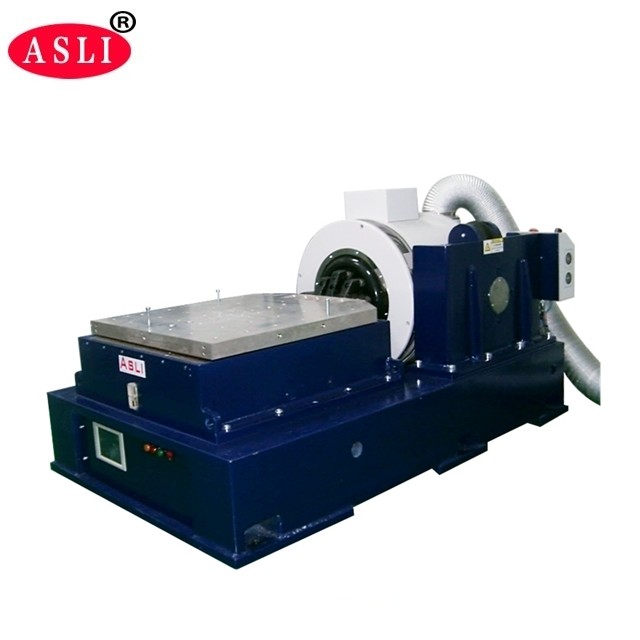

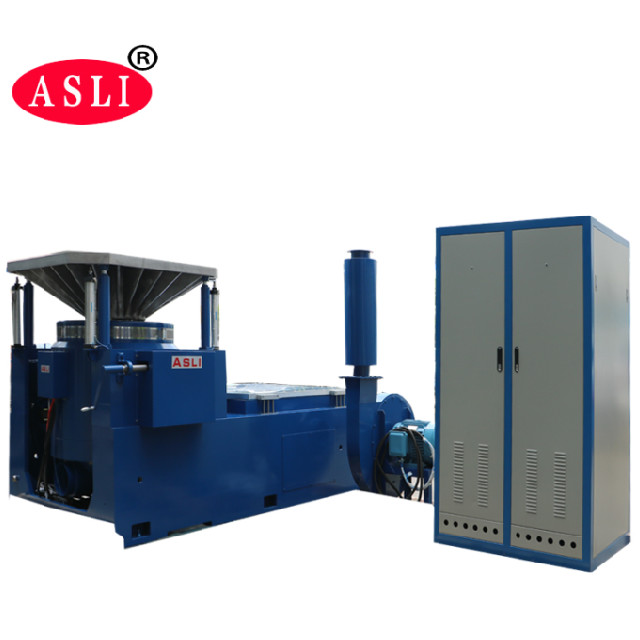

يعتمد شاكر الاهتزاز عالي التردد "هيكل الدائرة المغناطيسية المزدوجة" و"دوائر عمل الهيكل العظمي ذاتية المولد" و"الدعم المحمول جواً" و"المحامل الدوارة والتوجيه الخطي"، و"عزل مرتكز الدوران" والتكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة، ويمكن إكمالها في X، Y، Z اختبار الاهتزاز الجيبي ثلاثي المحاور واختبارات الاهتزاز العشوائية ذات النطاق العريض، ليتم إكمالها بواسطة اختبار طيف الاستجابة للنبض والصدمة الكلاسيكي (نصف جيب).يستخدم على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات والأجهزة المنزلية وغيرها من المجالات.
(1) القوة المقدرة: القوة الجيبية 6000N؛قوة عشوائية 6000N؛قوة الصدمة 12000ن؛
(2) نطاق التردد: 5 هرتز إلى 3500 هرتز، تردد ثابت، اكتساح ذهابًا وإيابًا، جيب، عشوائي، صدمة
(3) وضع تردد الاجتياح: خطي، لوغاريتمي، كنس ذهابًا وإيابًا، تردد ثابت
(4) أوقات تردد المسح: من 1 إلى 32767
(5) وقت تردد المسح: تردد ثابت/فردي 1-3600 دقيقة، يمكن عرض منحنيات تردد المسح.
(6) ماكس.التسارع 1000 م/ث2(عدم التحميل)
(7) الحمولة القصوى 180 كجم
(8) ماكس.الإزاحة: 25 مم pp (بدون تحميل)، ذروة مزدوجة
(9) إزاحة الصدم: 25 ملم
(10) وزن الملف المتحرك: 6.5 كجم
(11) اتجاهات الاهتزاز: عمودي
(12) موجة الاهتزاز: جيبية، عشوائية، صدمة
(13) قطر الملف المتحرك: Φ230 مم
(14) أبعاد نظام الاهتزاز (مم): العرض 850 × الارتفاع 750 × العمق 550 مم
(15) وزن نظام الاهتزاز: 590 كجم
2-2 تفاصيل مكونات الاهتزاز
(1) مجموعة مولد الاهتزاز 1
(2) جهاز التحكم بالاهتزاز 1 مجموعة
(3) مجموعة غرفة توصيل الاتصالات 1
(4) مضخم الطاقة DA-6 مجموعة واحدة
(5) مجموعة برامج التشغيل 1
(7) مجموعة برامج التشغيل 1
(8) نظام التبريد 1 مجموعة
(9) الكمبيوتر الصناعي 1 مجموعة
المعايير الفنية:
| اسم | التعبئة جدول الاهتزاز/اختبار جدول الاهتزاز لقطع غيار السيارات | ||||||||
| نموذج | قوة الجيب المقدرة (N) | القوة العشوائية المقدرة (N) | نطاق التردد (هرتز) | التسارع المقدر (م/ث2) | السرعة المقدرة (م / ث) | الإزاحة المقدرة (pp) مم | الأعلى.التحميل (كجم) | لفائف متحركة (كجم) | أبعاد الملف المتحرك (مم) |
| إس-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| إس-6أ | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| إس-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| إس-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| إس-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لتر | 450 | 40 | Φ450 |
| إس-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| إس-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| إس-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| إس-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
