تحميل الوثيقة للتخزين -- انقر هنا ----→Eنظام اختبار الاهتزاز الميكانيكي S-10.pdf

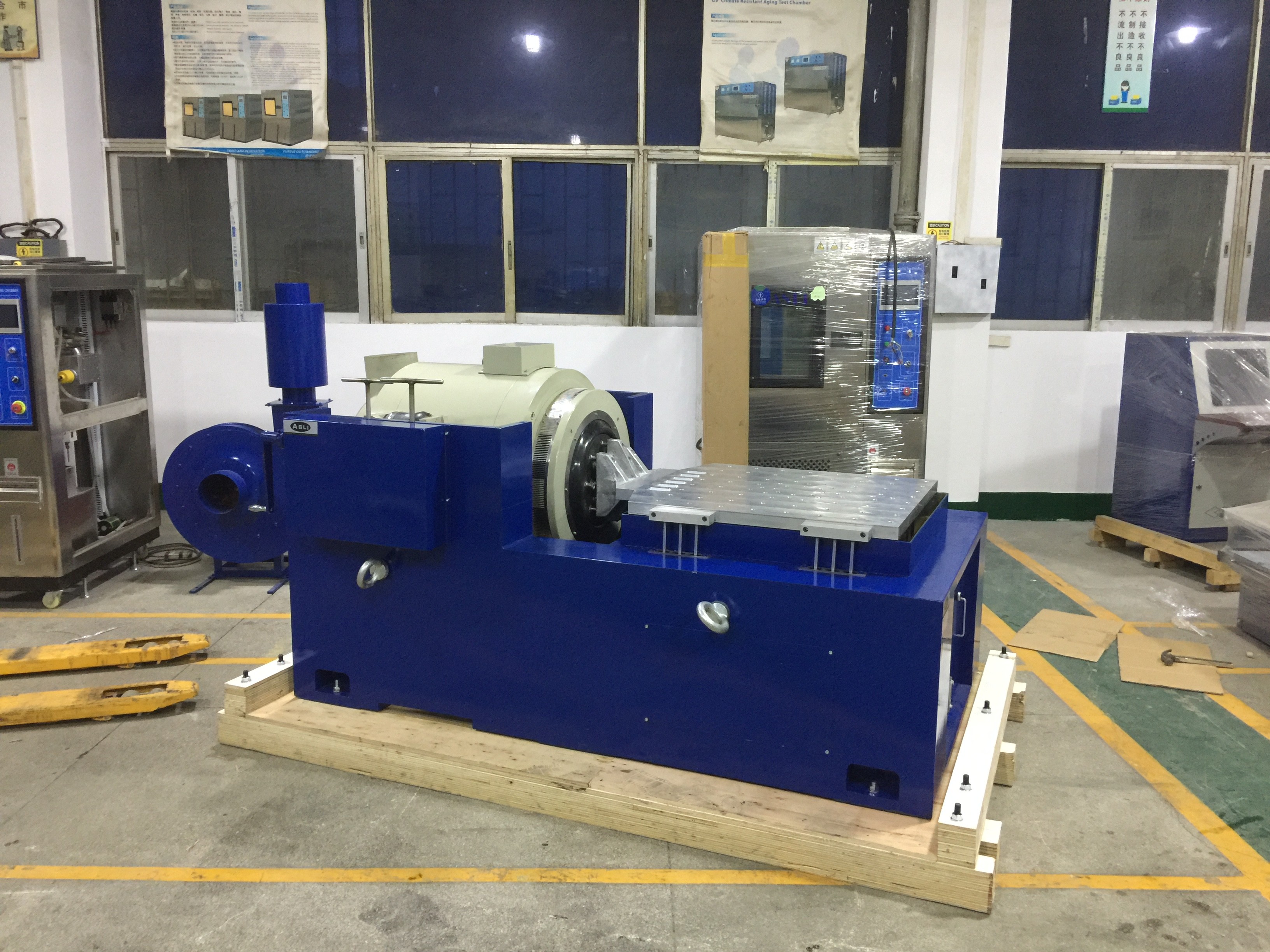

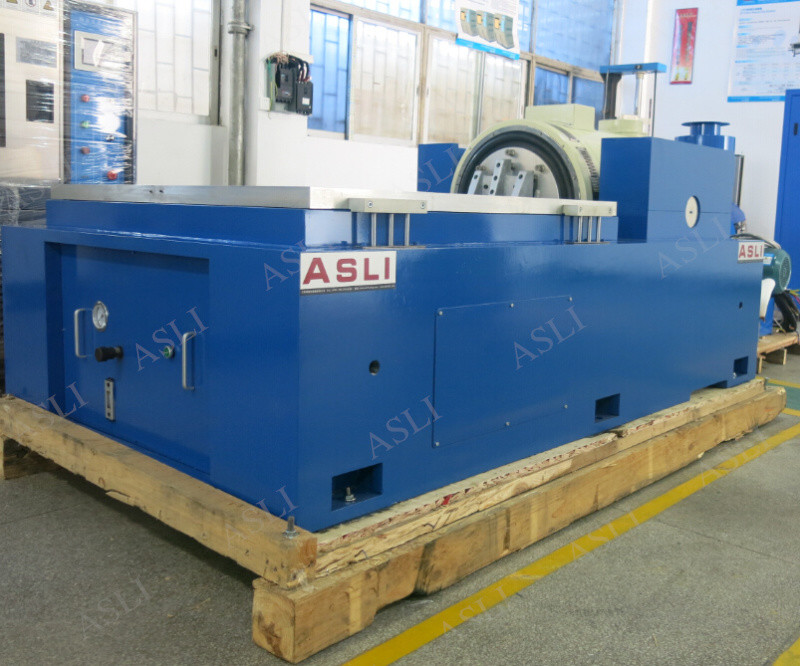

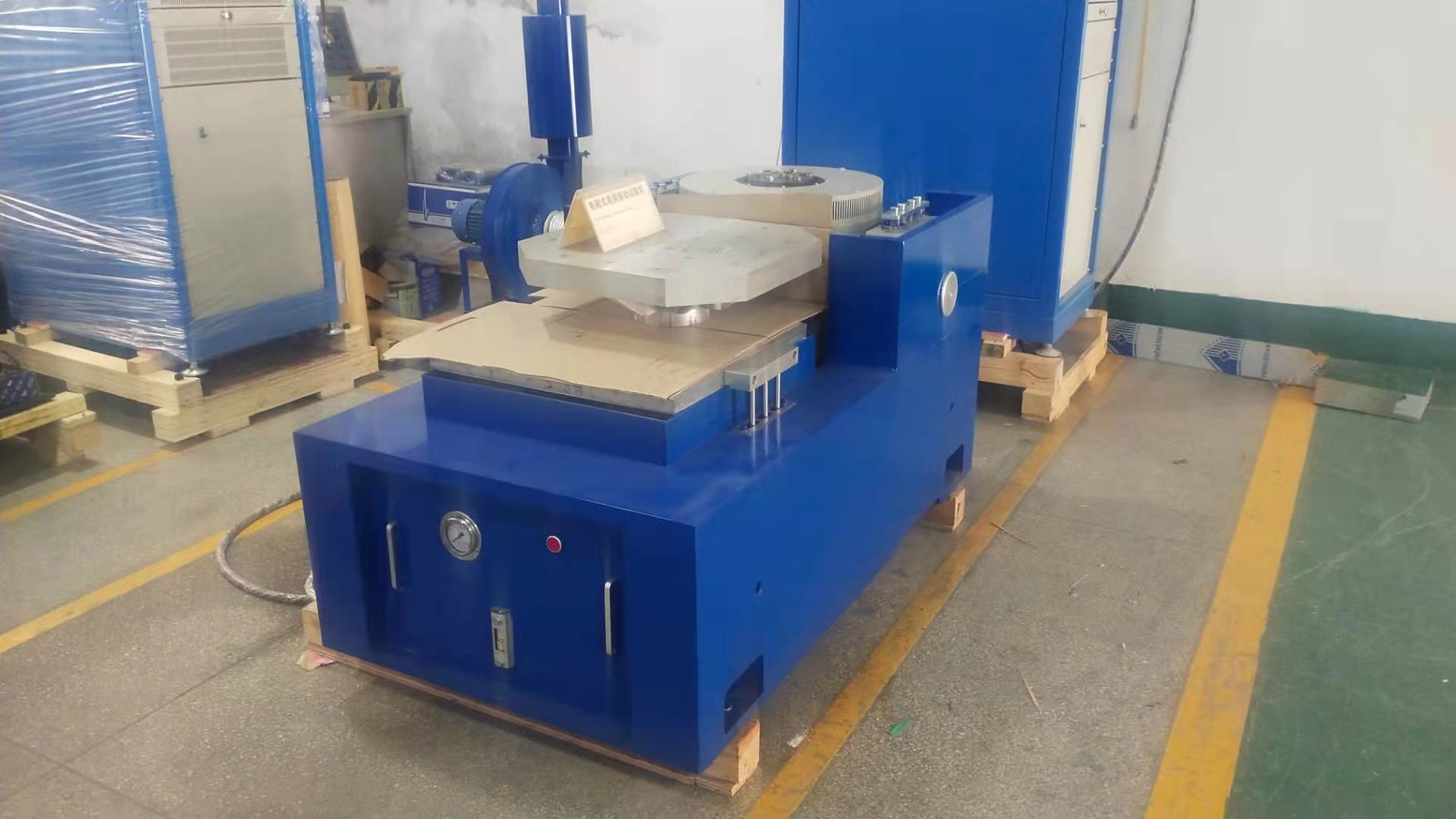

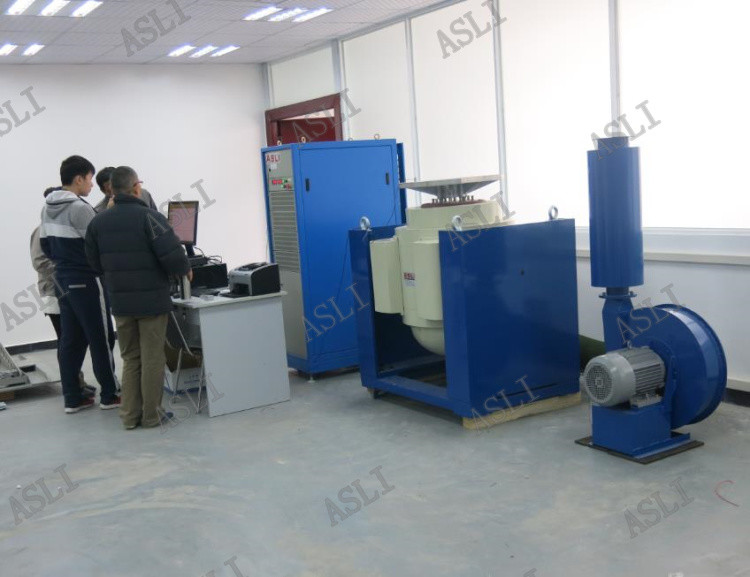

معدات اختبار الاهتزازات الكهروديناميكية عالية التردد مع معايير mil-std 810G
نظام اختبار الاهتزازهو نظام اختبار الاهتزاز مصمم لاختبار الاهتزاز للمنتجات الكهروميكانيكية الصغيرة والخفيفة الوزن مع أقصى قدرة تحميل 30 كجم.
المعلمات التقنية لجهاز اختبار الاهتزاز:
| النموذج |
الجانب المسموح به القوة(ن) |
تصنيف عشوائي القوة(ن) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
مقيّم ديسالتوظيف (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
* التثبيت السهل يمكن القيام به من قبل المستخدم *واجهة المستخدم: شاشة لمسة LCD للوضع المحلي ونوافذ الكمبيوتر (عن طريق إثنتر) للرحيلالوضع
*الوضع المحلي: البدء السريع في الاختبار المحدد مسبقاً، ويمكن تخزين عشرات مواصفات الاختبار.
*الوضع البعيد: جميع عمليات النظام، بما في ذلك تحديد الاختبار وتخزين مواصفات الاختبار على النظام، ومراقبة الاختبار، ومراجعة بيانات الاختبار والتوثيق.
