تحميل الوثيقة للتخزين -- انقر هنا ----→اختبار الاهتزاز ES-3A.pdf
MIL-STD-810F الكهرومغناطيسية عالية التردد الصينية والصدمة العشوائية الهزات الهزاز الجدول
التطبيق في جهاز الهزات الكهرومغناطيسية:
نحن مصنعون من سلسلة منتجات آلة اختبار الاهتزاز عالية التردد، اعتمدت "بنية دائرة مغناطيسية مزدوجة"، "دوائر عمل الهيكل العظمي المولدة ذاتيا"،"دعم في الهواء" و"حاويات الدوار والإرشاد الخطي"، "عزلة ترونيون" التكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة، يمكن أن تكتمل في اختبار الاهتزازات الصينوسية ثلاث محاور X، Y، Z واختبارات الاهتزازات العشوائية النطاق العريض،ليتم استكمالها من قبل الكلاسيكية (نصف - الصين، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ،الأجهزة الكهربائية، الاتصالات، الأجهزة المنزلية ومجالات أخرى.
المعلمات التقنية لجهاز اختبار الاهتزاز:
| النموذج |
الجانب المسموح به القوة(ن) |
تصنيف عشوائي القوة(ن) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
مقيّم ديسالتوظيف (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

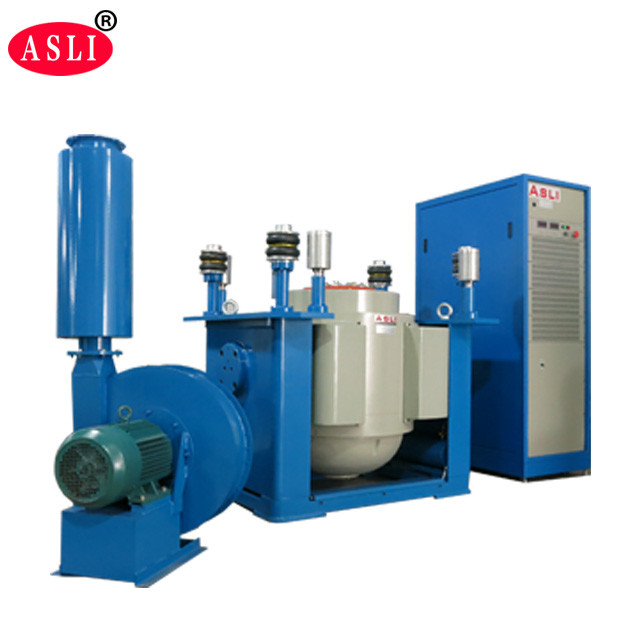

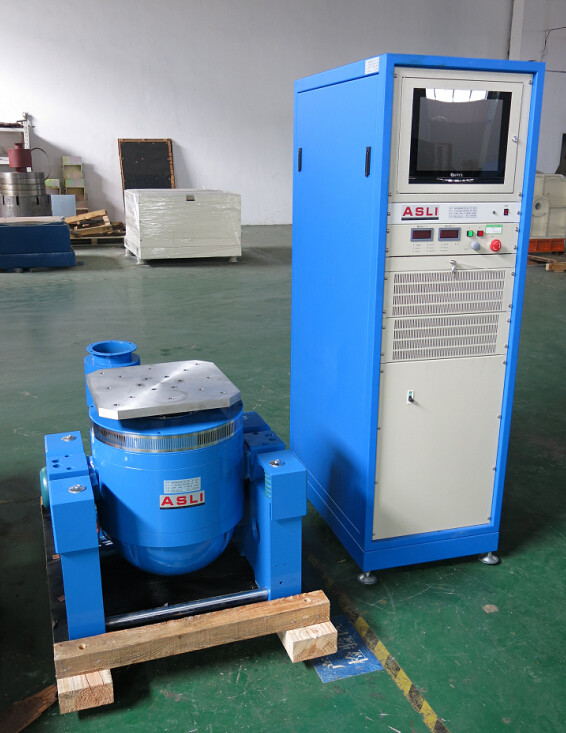

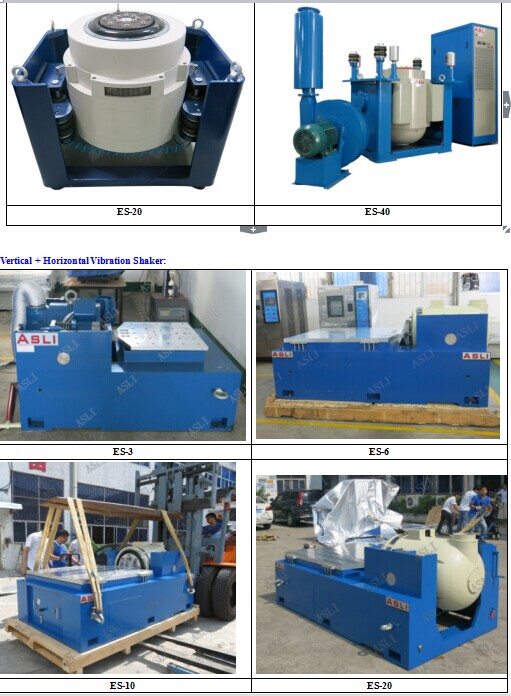

نظام اختبار الاهتزاز عالي التردد ذو القوة الكبيرة ذو 3 محاور مع جهاز تحكم الاهتزاز ذو 8 قنوات

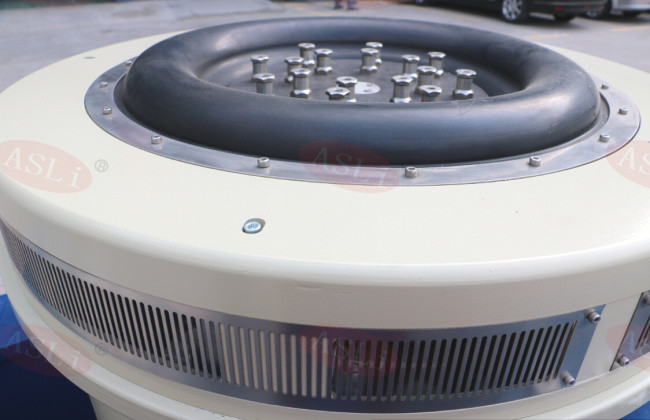

1هيكل ديناميكي دائري مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
2دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3محامل الدوار المتحركة مستقيمة وموجهة نحو الاستيراد مركبة جسم صلابة التوجه، قدرة الحمل الغريب.

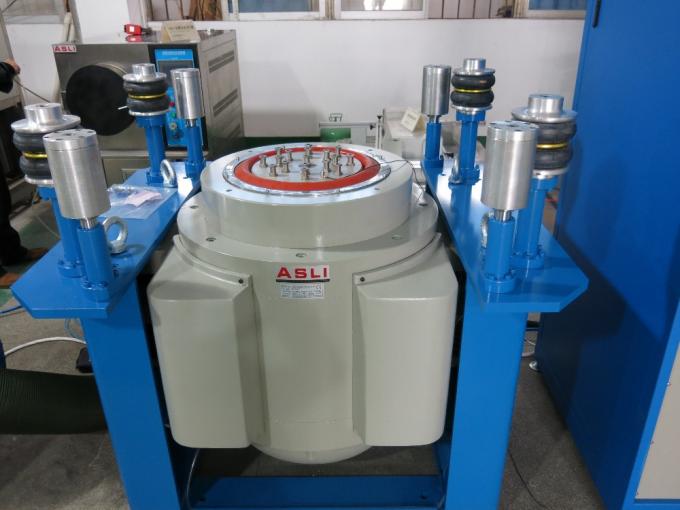

4. أساس العزل Trunnion مخصص لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5التكنولوجيا المتقدمة تتحرك حول النظام لضمان الدورة الديناميكية من الموثوقية العالية.
6تصميم قناة جديدة وتعزيز تأثير التبريد.
7- الصلابة الساكنة، الصلابة الديناميكية من تحمل البالون الصغير، زيادة قدرة طاولة الاهتزاز، وتحسين أداء منخفضة التردد.

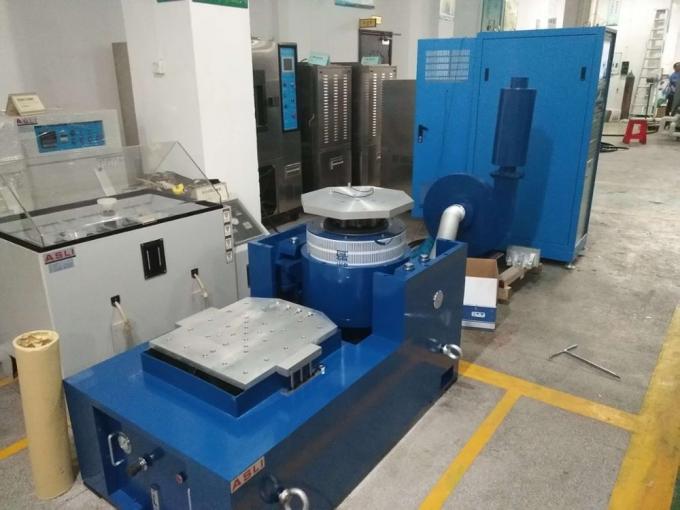

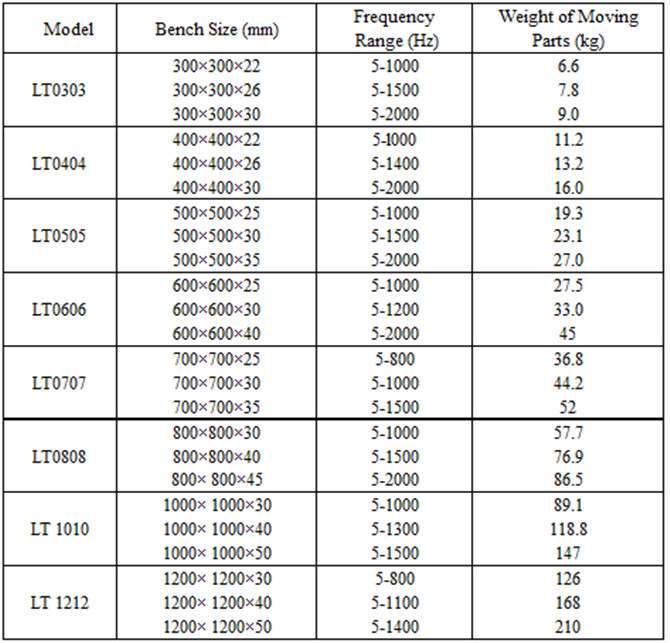

المعلمات التقنية للأفقيةالموسع:

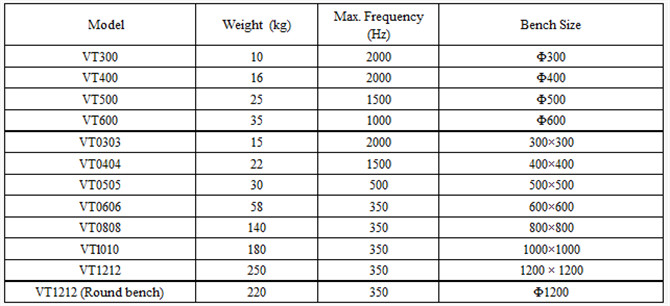

المعلمات التقنية للقطر الرأسيالموسع:
شهادة هذه الآلة:
تقرير معايرة الصين الرسمي
شهادة الموافقة

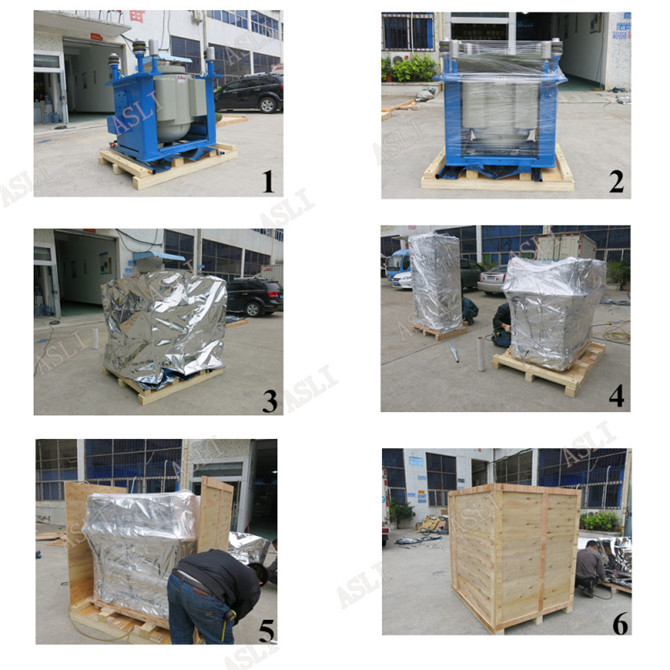

بالنسبة للحزمة:
1فيلم PP أولاً
2حزمة الفراغ
3. فيلم PP مرة أخرى
4رغوة PU سميكة 10 ملم لتجنب الاصطدام
5. غلاف من الخشب المقوى
6. علامة حالة ASLI القياسية

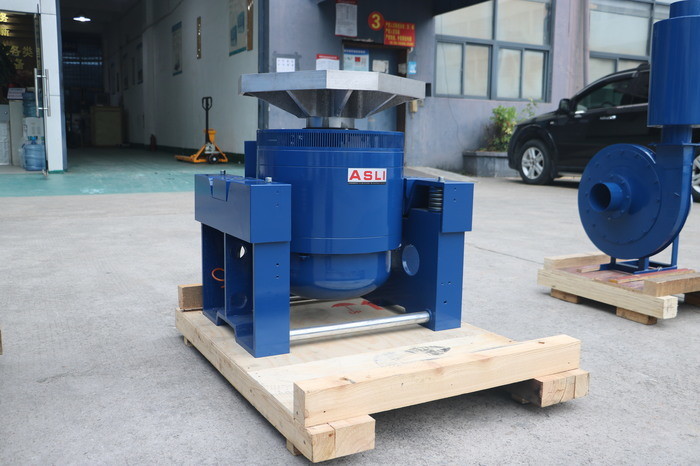

أجهزة اختبار الاهتزاز التفاصيل التعبئة والشحن:
