IEC 60335-2-24 IEC 60335-2-40 طاولة اهتزازات المختبر
Product Details
| دعم مخصص: | تصنيع المعدات الأصلية | ماركة: | أسلي |
|---|---|---|---|
| مكان المنشأ: | قوانغدونغ، الصين | قوة: | الكترونية |
| شهادة: | آيزو 9001:2008 | مواد التعبئة والتغليف: | حالة بولي الخشب |
| اهتزاز: | 3 محاور | قوة الاهتزاز: | حسب الطلب |
| حجم الجدول: | حسب الطلب | الحمولة القصوى: | 100 كجم |
| إبراز |
طاولة اهتزاز المختبر IEC 60335-2-40,طاولة اهتزاز المختبر IEC 60335-2-24,معدات اهتزاز المختبر IEC 60335-2-24 |
||
Product Description

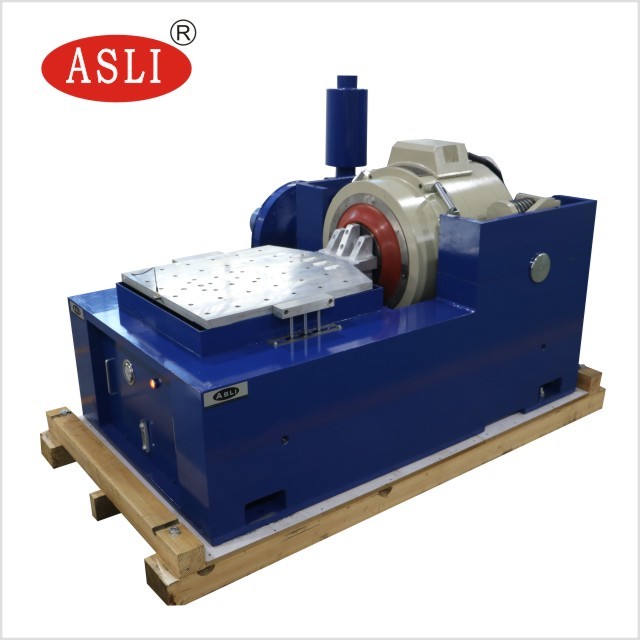

طاولة الاهتزاز IEC 60335-2-24 و IEC 60335-2-40 هي جهاز اختبار اهتزاز بدرجة مختبر مصمم للبيئات التعليمية والبحثية والمختبرية. تستخدم هيكل دائرة مغناطيسية مزدوجة، دوائر هيكل ذاتية التوليد، دعم هوائي، محامل أسطوانية، توجيه خطي، وعزل مفصلي — تدمج التكنولوجيا الحديثة المتقدمة والهندسة المتخصصة.

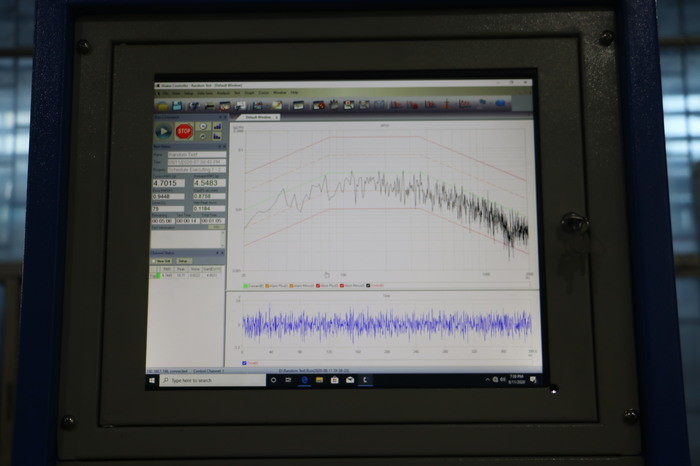

هذا النظام قادر على إكمال اختبارات الاهتزاز الجيبي ثلاثي المحاور X و Y و Z واختبارات الاهتزاز العشوائي واسع النطاق، بالإضافة إلى اختبارات النبض الكلاسيكية (نصف جيب، شبه منحرف، موجة سن المنشار) واختبارات طيف استجابة الصدمة. تستخدم هذه المنتجات على نطاق واسع في مجالات الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والأجهزة المنزلية.
| قوة الدفع الجيبي | 300 كجم قوة |
| قوة الدفع العشوائي | 300 كجم قوة |
| قوة الدفع بالصدمة | 600 كجم قوة |
| نطاق التردد | 2–2500 هرتز |
| الإزاحة المستمرة | 25 ملم |
| إزاحة الصدمة | 25 ملم |
| السرعة القصوى | 1.8 م/ث |
| التسارع الأقصى | 981 م/ث² |
| قطر الملف المتحرك | Φ150 ملم |
| عزم الدوران اللامركزي المسموح به | >196 نيوتن متر |
| نقاط توصيل الحمل | 6 نقاط |
| الكتلة المكافئة للأجزاء المتحركة | 3 كجم |
| حجم برغي طاولة العمل (قياسي) | M8 |
| تخطيط البرغي (القطر، المحيط) | 8 على Φ100 ملم، 8 على Φ200 ملم |
| تردد العزل المحوري | <3 هرتز |
| الحمل الأقصى | 120 كجم |
| تسرب التدفق المغناطيسي | <1 ملي تسلا |
| الأبعاد (الطول × العرض × الارتفاع، بدون تغليف) | 730 ملم × 550 ملم × 650 ملم |
| وزن طاولة الاهتزاز | 450 كجم |
- هيكل دائرة ديناميكي مصمم جيدًا، مع تردد رنين محوري أعلى.
- تصميم دائرة مغناطيسية مزدوجة مع تسرب تدفق مغناطيسي منخفض، هيكل مدمج، وتخطيط منطقي.
- محامل أسطوانية لقضيب التأرجح مع صلابة جسم مركب مستقيمة وموجهة للاستيراد، مما يوفر قدرة عالية على الحمل اللامركزي.
- أساس عزل مفصلي مخصص للاستخدام الهرموني، مع تركيب متحرك مريح.
- نظام حركة متقدم يضمن موثوقية عالية للدائرة الديناميكية.
- تصميم مجاري هواء جديد يعزز تأثير التبريد.
- الصلابة الساكنة والصلابة الديناميكية للبالون الصغير الحامل تزيد من قدرة تحمل طاولة الاهتزاز وتحسن الأداء منخفض التردد.
يتكون النظام الكامل من المكونات التالية:

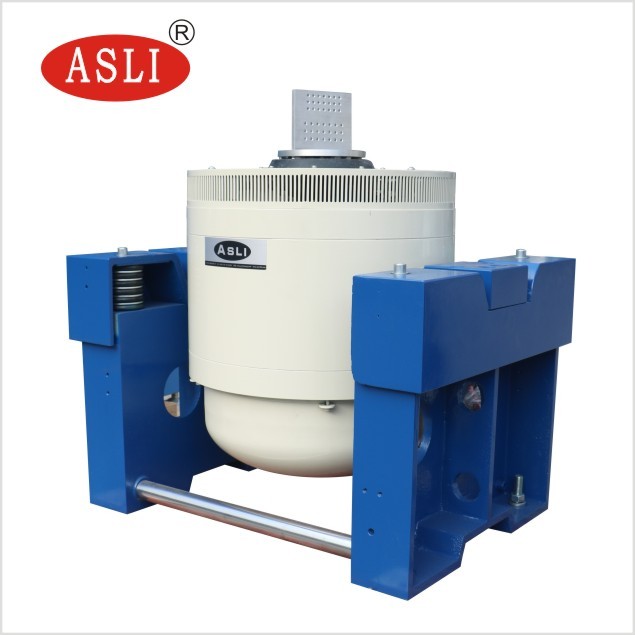

- منصة اختبار الاهتزاز
- مضخم الطاقة
- مروحة تبريد

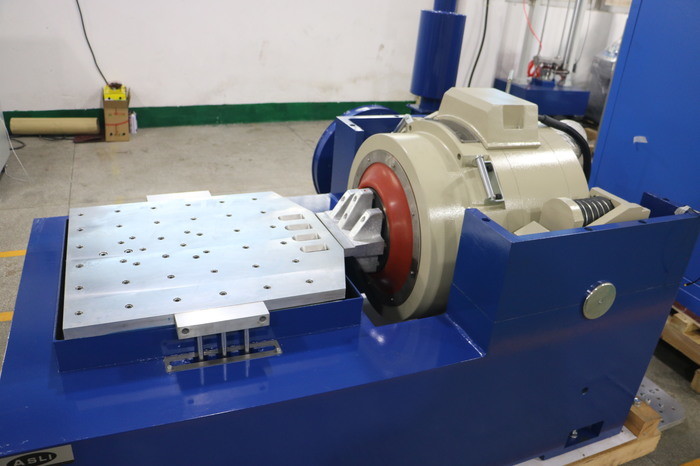

- طاولة انزلاق

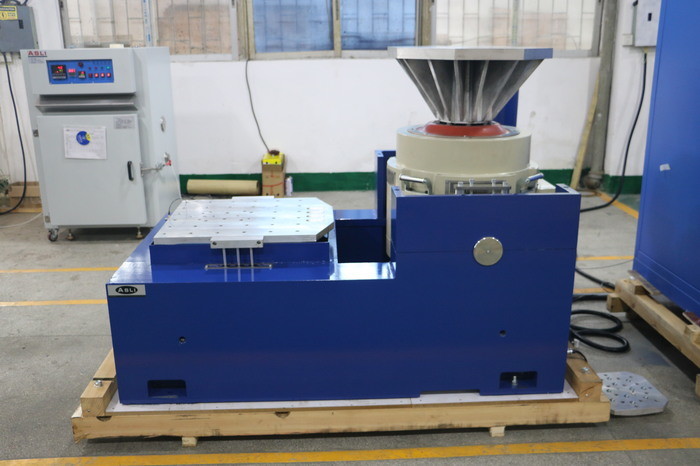

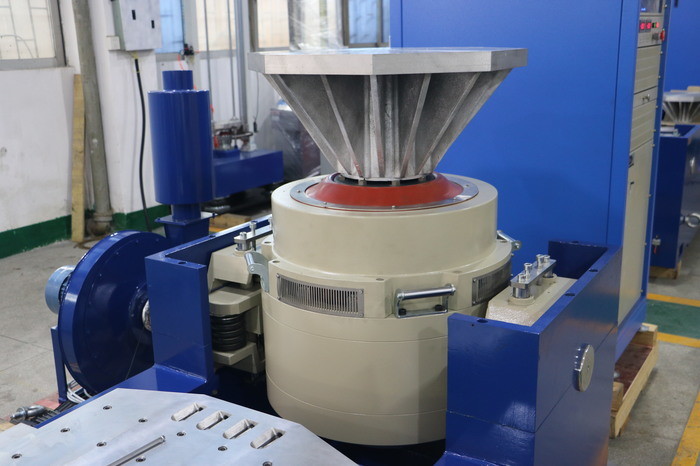

- موسع عمودي
- ضمن منصة تحميل صغيرة لتحقيق تسارع وتردد عمل أعلى، مما يحسن قدرة التحميل وأداء منصة الجهاز بأكمله.
- المنصة الأفقية ومنصة الاهتزاز من النوع المتكامل، مع هيكل مثالي وملاءمة للتركيب والتعديل.
- مسار ضغط ثابت، على شكل V، مع قدرة على مقاومة الميل والحمل المائل.
- مضخة زيت مدمجة، هيكل جيد، وسهلة التشغيل.
تم حساب المنصة العمودية الموسعة VT والمشابك المحددة بدقة وتم تصميمها بعناية لضمان حصول العميل على أفضل أداء وفقًا للمواصفات المثالية.
Product Highlights
توفر طاولة الاهتزاز المعملية ASLI IEC 60335-2-24/2-40 اختبارًا ثلاثي المحاور، وحمولة 100 كجم، و2-2500 هرتز، ومعتمدة من ISO 9001. تتوفر أحجام وقوى OEM مخصصة للاستخدام المعملي الموثوق والفعال.
