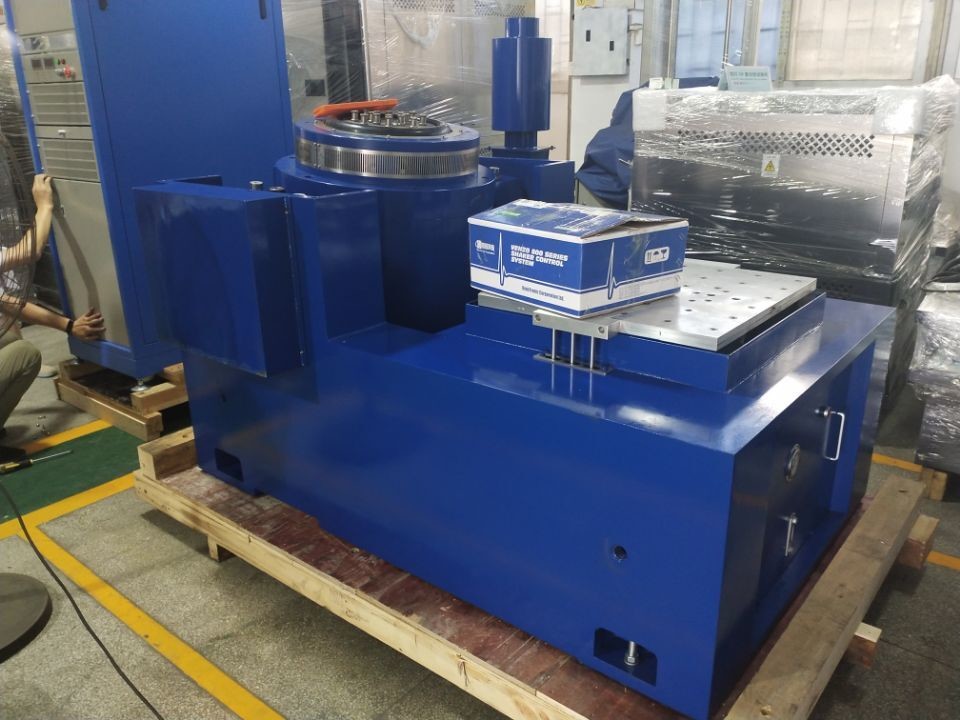

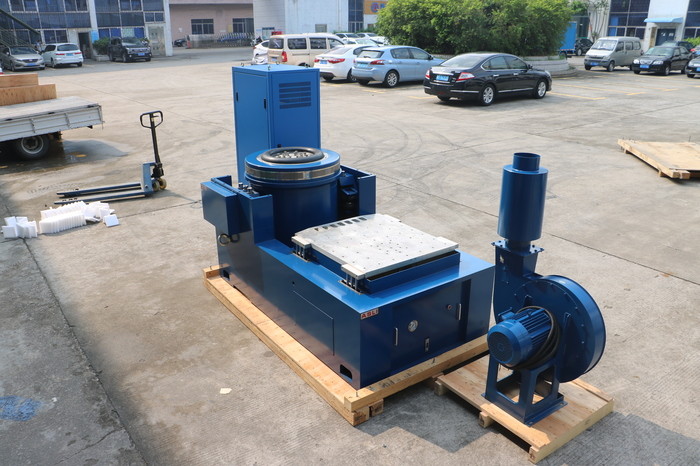

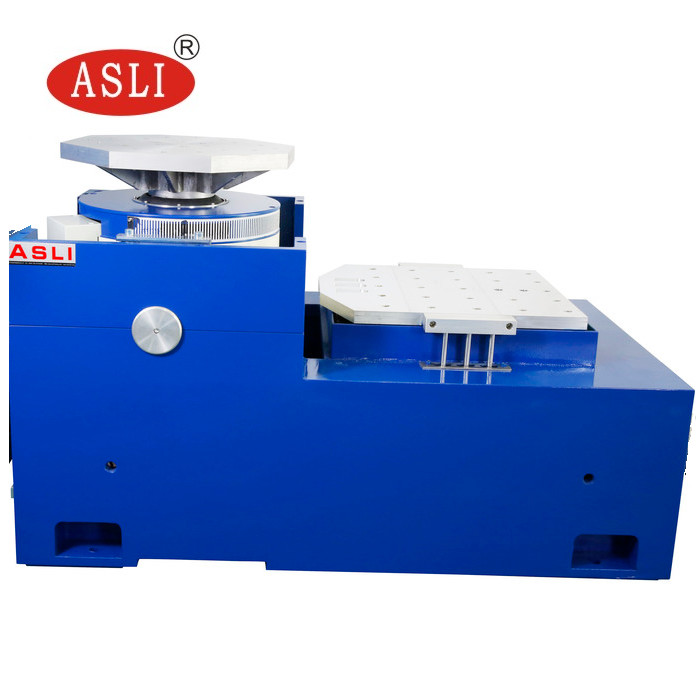

380V 3000N عالية التردد الاهتزاز شاكر للمختبر
Product Details
| SINE FORCE: | 3000N | speed: | 1.6m/s |
|---|---|---|---|
| vibration direction: | vertical horizontal | application: | Laboratory |
| frequency: | 3~3500hz | power: | 380v 3 phase |
| displacement: | 25mm | ||
| إبراز |
شاكر اهتزاز عالي التردد 380 فولت,شاكر اهتزاز عالي التردد 3000N,آلة شاكر مختبر 380 فولت |
||
Product Description
المختبر الكهرومغناطيسي نوع الاهتزازات عالية التردد
اختبار الاهتزاز الرأسي الكهرومغناطيسي عالي التردد مع طاولة الهزة الدقيقة
التطبيق:
نحن مصنعون من المنتجات سلسلة الهزة الكهرومغناطيسية عالية التردد الهزاز، اعتمدت "هيكل الدائرة المغناطيسية مزدوجة"،"دعم في الهواء" و"حاويات الدوار والإرشاد الخطي"، "عزلة ترونيون" التكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة، يمكن أن تكتمل في اختبار الاهتزازات الصينوسية ثلاث محاور X، Y، Z واختبارات الاهتزازات العشوائية النطاق العريض،ليتم استكمالها من قبل الكلاسيكية (نصف - الصين، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ،الأجهزة الكهربائية، الاتصالات، الأجهزة المنزلية ومجالات أخرى.
الاهتزازات الالكترونية الديناميكية
1هيكل ديناميكي دائري مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
2دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3محامل الدوار المتحركة مستقيمة وموجهة نحو الاستيراد مركبة جسم صلابة التوجه، قدرة الحمل الغريبة.
4. أساس العزل Trunnion مخصص لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5التكنولوجيا المتقدمة تتحرك حول النظام لضمان الدورة الديناميكية من الموثوقية العالية.
6تصميم قناة جديدة وتعزيز تأثير التبريد.
7صلابة ثابتة، دينياصلابة ميكروفونية لبالون الصغير الذي يحمل، مما يزيد من قدرة طاولة الاهتزاز، ويحسن أداء الترددات المنخفضة.
2-1 المعلمات التقنية
(1) القوة الاسمية: قوة الصين 3000N؛ قوة عشوائية 3000N؛ قوة الصدمة 6000N؛
(2) نطاق التردد: 3 هرتز إلى 3500 هرتز، التردد الثابت، مسح ذهاب وإياب، الصين، عشوائية، صدمة
(3) وضع التردد: خطي، لوغاريتمي، التردد ذهابا وإيابا، تردد ثابت
(4) أوقات التردد: 1 إلى 32767
(5) وقت التردد: تردد ثابت / واحد 1-3600mins ، يمكن عرض منحنيات تردد التردد.
(6) الحد الأقصى للتسارع ؛1000m/s2(غير محمل)
السرعة القصوى: 1.6m/s
(8) الحد الأقصى للنزوح:25mmp-p (غير حمولة) ، ذروة مزدوجة
(9) تحريك الأثر: 25 ملم
(10) وزن الملف المتحرك: 3.5 كجم
(11) اتجاهات الاهتزاز: عمودية
(12) موجة الاهتزاز: الصين، العشوائية، الصدمة
(13) قطر الملف المتحرك: Φ150mm
(14) أبعاد نظام الاهتزاز: W750xH599xD680 مم
(15) الاهتزاز نظام الوزن: 490KG
المعلمات التقنية لجهاز اختبار الاهتزاز الكهرومغناطيسي عالي التردد:
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
النزوح الاسمي (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
عن نظام الاهتزاز
(1) هيكل دائرة مغناطيسية مزدوجة لضمان كثافة ساحة مغناطيسية عالية وتقليل تسرب التدفق.
الهيكل الخاص لإزالة الغاز يمكن أن يقلل من تسرب التدفق إلى أقل من 1 مت
(2) الرباعيات من نوع U ، والدوامات والحاملات الخطية لمقاومة قوية للحمل الانحراف
(3) يتم استخدام الينابيع الهوائية لعزل الاهتزازات؛ يعمل نظام الاهتزازات بشكل ثابت حتى مع الحمل الثقيل.
لا حاجة لأساس خاص
(4) يتم توفير أجهزة حماية من الحرارة الزائدة والحمل الزائد والتيار الزائد والجهد الزائد،
التنقل المفرط لجهاز اختبار الاهتزاز.
أجهزة حماية الشبكة الكهربائية من التوتر الزائد، التوتر المنخفض، عدم وجود مرحلة.
طاقة القيادة ، الحد من التيار ، بداية ناعمة ، زيادة درجة الحرارة ، التيار القصير ، حماية عيب الوحدة
(5) يمكنه إكمال اختبارات الصينوسية والعشوائية والتأثير البيئي
(6) هذا النظام لديه متطلبات قليلة لتقلبات الجهد، ≤ ± 10٪ هو جيد
(7) هذا النظام لديه متطلبات قليلة لمقاومة الترسانة، ≤4Ω هو جيد
(8) موثوقية عالية، وخاصة مناسبة للعمل لفترة طويلة

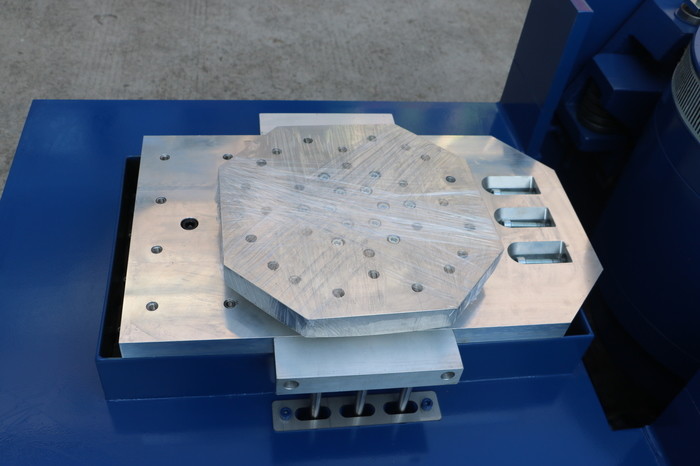

خصائص المقاعد الأفقية:
1داخل مقعد تحميل صغير لتحقيق تسارع أعلى وتردد العمل، لتحسين قدرة تحميل وأداء مقعد الماكينة بأكملها.
2المقاعد الأفقية ومقاعد الاهتزاز هي نوع متكامل، مع بنية مثالية، وسهولة لتركيب وتعديل.
3مسار ضغط ثابت، شكل V، مع القدرة على مقاومة المنحدر ومقاومة تحميل التحيز.
مضخة زيت مدمجة، بنية جيدة وسهلة التشغيل.
المعلمات التقنية للموسع الأفقي:
| النموذج | حجم المقعد (ملم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كيلوغرام) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400×400×30 |
خمسة آلاف 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
الخصائص العمودية للمقاعد الممتدة:
VT العمودية الممتدة و المقابس المحددة، الحساب الدقيق، تصميم معقد، لضمان العميل اكتسب أفضل أداء وفقا للهيكل المثالي، المواد عالية الجودة
والعمل.
المعلمات التقنية للموسع الرأسي:
| النموذج | الوزن (كيلوغرام) | الحد الأقصى للتردد (هرتز) | حجم المقعد |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (المقعد الدائري) | 220 | 350 | Φ1200 |
إذا كان لديك أي استفسارات ذات صلة عن آلة الاختبار الميكانيكية عالية التردد الكهرومغناطيسية
