مختبر إلكتروني 600kg.f اهتزاز الجدول شاكر IEC قياسي
Product Details
| دعم مخصص: | تصنيع المعدات الأصلية | ماركة: | أسلي |
|---|---|---|---|
| مكان المنشأ: | قوانغدونغ، الصين | قوة: | الكترونية |
| شهادة: | آيزو 9001:2008 | مواد التعبئة والتغليف: | حالة بولي الخشب |
| اهتزاز: | 3 محاور | قوة الاهتزاز: | حسب الطلب |
| حجم الجدول: | حسب الطلب | الحمولة القصوى: | 100 كجم |
| إبراز |
طاولة شاكر اهتزاز 600kg.f,طاولة اهتزاز IEC,آلة اختبار معملية IEC |
||
Product Description
طاولة الاهتزاز الإلكترونية للمختبر بقدرة 600 كجم.ف (طراز ES-3) هي نظام اختبار اهتزاز كهروديناميكي عالي التردد مصمم للبيئات التعليمية والبحثية والمختبرية. يستخدم على نطاق واسع لاختبار حزم بطاريات الليثيوم أيون والمكونات الحيوية الأخرى.

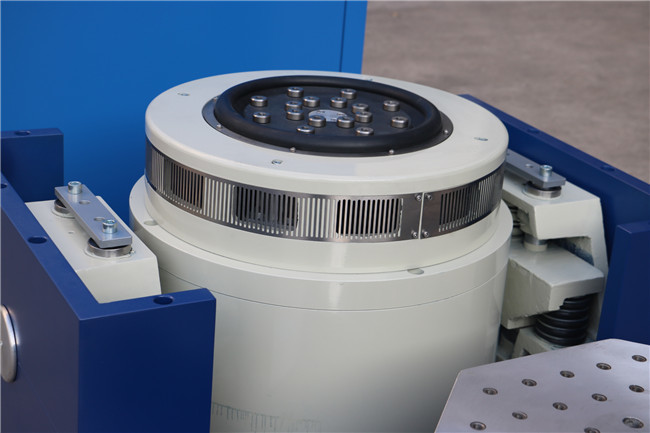

تستخدم طاولة الهزاز الاهتزازي هذه هيكل دائرة مغناطيسية مزدوجة، ودوائر هيكل ذاتية التوليد، ودعم هوائي، ومحامل أسطوانية، وتوجيه خطي، وتقنية عزل المفصلات. تقوم بإجراء اختبارات اهتزاز جيبية بثلاثة محاور X و Y و Z، واختبارات اهتزاز عشوائي واسع النطاق، واختبارات نبضات كلاسيكية (نصف جيب، شبه منحرف، موجة سن المنشار) بالإضافة إلى اختبارات طيف استجابة الصدمات.
تطبق هذه الأنظمة على نطاق واسع في الدفاع الوطني، والأسلحة، والطيران، والفضاء، والاتصالات، والإلكترونيات، والأجهزة الكهربائية، وصناعات الأجهزة المنزلية.
| الموديل | ES-3 |
| قوة الدفع الجيبي | 300 كجم.ف |
| قوة الدفع العشوائي | 300 كجم.ف |
| قوة الدفع التأثيري | 600 كجم.ف |
| نطاق التردد | 2 ~ 2500 هرتز |
| الإزاحة المستمرة | 25 مم |
| الإزاحة التأثيرية | 25 مم |
| السرعة القصوى | 1.8 م/ث |
| التسارع الأقصى | 981 م/ث² |
| قطر الملف المتحرك | Φ150 مم |
| عزم الدوران اللامركزي المسموح به | >196 نيوتن.م |
| نقطة توصيل الحمل | 6 نقاط |
| الكتلة المكافئة للأجزاء المتحركة | 3 كجم |
| حجم برغي سطح الطاولة (قياسي) | M8 |
| تخطيط برغي الطاولة (القطر، المحيط) | 8 على Φ100 مم، 8 على Φ200 مم |
| تردد العزل المحوري | <3 هرتز |
| الحمل الأقصى | 120 كجم |
| تسرب التدفق المغناطيسي | <1 ملي تسلا |
| الأبعاد (بدون تغليف) (ط×ع×ارتفاع) | 730 مم × 550 مم × 650 مم |
| وزن طاولة الاهتزاز | 450 كجم |
- هيكل دائرة ديناميكي مصمم جيدًا بتردد رنين محوري أعلى.
- تصميم الدائرة المغناطيسية المزدوجة يضمن تسرب تدفق مغناطيسي منخفض، وهيكل مدمج، وتخطيط منطقي.
- محامل أسطوانية لقضيب التأرجح مع توجيه مستقيم وموجه للاستيراد لصلابة الجسم المركب لتحمل الأحمال اللامركزية العالية.
- أساس عزل المفصلات مخصص للاستخدام الهرموني، مع تركيب متحرك مريح.
- نظام حركة متقدم يضمن موثوقية عالية للدائرة الديناميكية.
- تصميم مجاري هواء جديد يعزز تأثير التبريد.
- الصلابة الساكنة والصلابة الديناميكية للبالون الصغير الحامل تزيد من قدرة تحمل طاولة الاهتزاز وتحسن الأداء منخفض التردد.

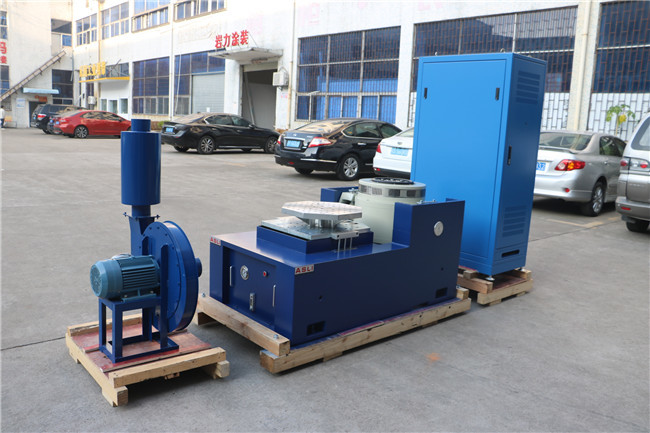

تتكون آلة اختبار الاهتزاز الكهرومغناطيسي عالي التردد من المكونات التالية:
- منصة اختبار الاهتزاز

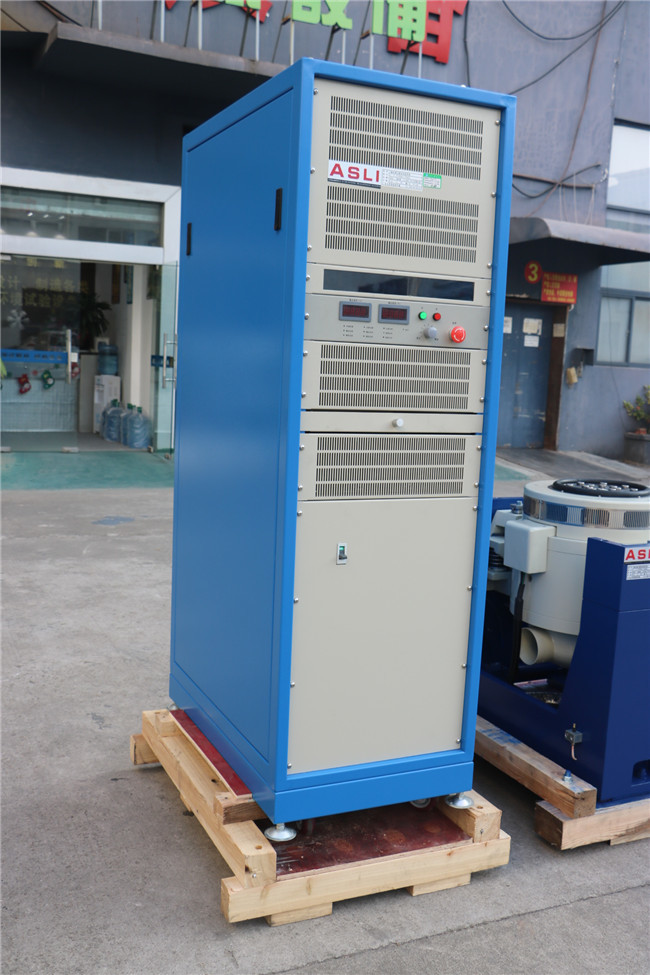

- مضخم الطاقة
- مروحة تبريد

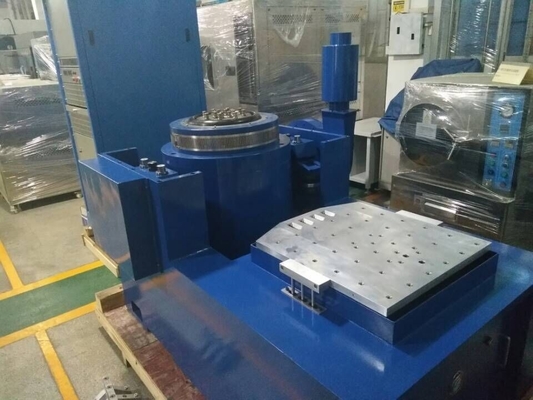

- طاولة انزلاق

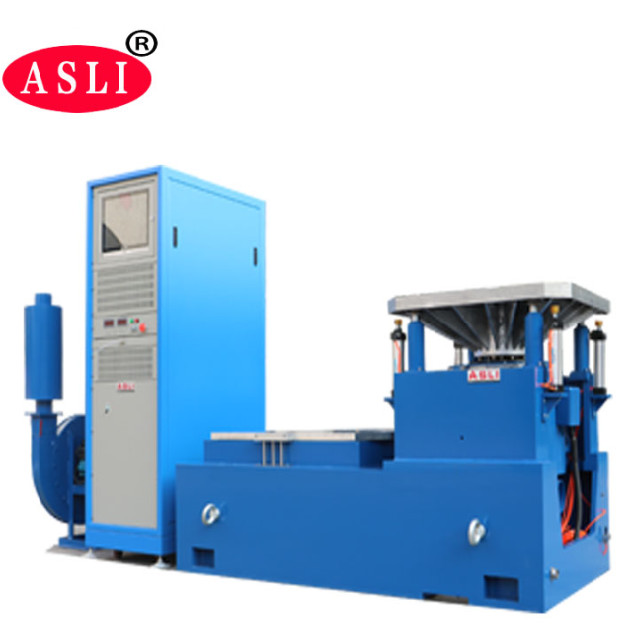

- موسع عمودي
- ضمن منصة تحميل صغيرة لتحقيق تسارع وتردد عمل أعلى، مما يحسن قدرة التحميل وأداء منصة الآلة بأكملها.
- المنصة الأفقية ومنصة الاهتزاز من النوع المتكامل، مع هيكل مثالي وسهولة في التركيب والتعديل.
- مسار ضغط ثابت، على شكل V، مع قدرة مقاومة للانحدار ومقاومة للحمل المنحرف.
- مضخة زيت مدمجة، هيكل جيد وسهل التشغيل.
تم حساب المنصة العمودية الموسعة VT والمشابك المحددة بدقة وتم تصميمها بعناية لضمان حصول العميل على أفضل أداء وفقًا للمواصفات المثالية.
