يستخدم نظام اختبار الاهتزاز بشكل أساسي لاختبار بيئة اهتزاز المنتجات والصدمات، واختبار فحص الإجهاد البيئي، واختبار الموثوقية. اختبار الاهتزاز الكهرومغناطيسي تمامًا وفقًا لمعايير تصميم الاختبار المتعلق بالبطارية، والمحاكاة في ظل ظروف معينة لاختبار اهتزاز البطارية، يتم تثبيت البطارية أو حزمة البطارية على طاولة الاهتزاز، وفقًا للتردد المحدد، ووضع التسارع والإزاحة على طول اهتزاز عينة البطارية لثلاثة اتجاهات متعامدة متبادلة، يجب ألا تتسرب البطارية، ولا تفقد القلب، ولا تنكسر، ولا حريق أو انفجار. اختبار الاهتزاز لنطاق التطبيق واسع للغاية، من لوحة الدوائر والبطارية والطائرة والسفن والصواريخ والقذائف والسيارات والأجهزة المنزلية وغيرها من المنتجات الصناعية.
الميزات الرئيسية

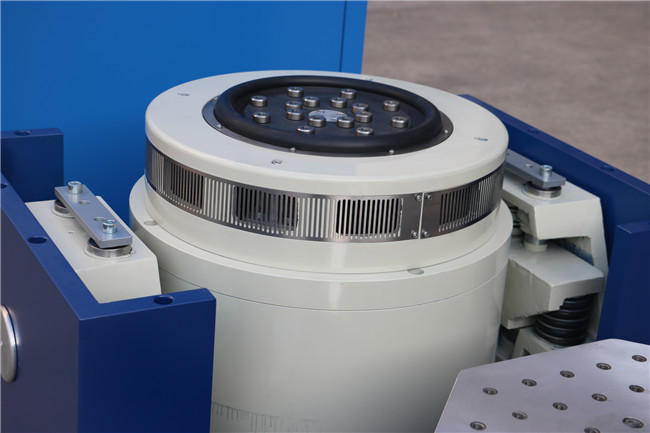

* شاكر كهربائي ديناميكي مبرد بالهواء

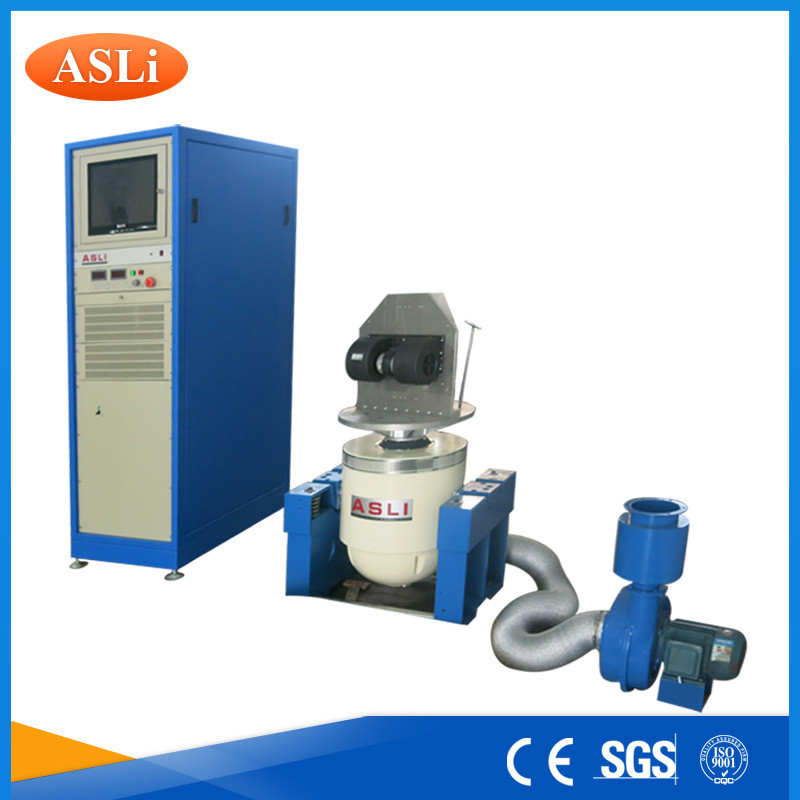

* جهاز التحكم بالاهتزاز ومضخم الطاقة مدمجان في خزانة الكل في واحد
* تحقيق ذروة الدفع الجيبية بمقدار 2400 نيوتن.
* اختبار المحاور X، Y، Z 3
وظائف التحكم
* اهتزاز جيبي ذو تردد ثابت
* اهتزاز اجتاحت * اهتزاز عشوائي
* الصدمة الكلاسيكية
تطبيقات النظام النموذجية
* الاختبار البيئي
* اختبار شاشة الإجهاد
* اختبار الاهتزاز
فوائد المستخدم
* يمكن أن يتم التثبيت بسهولة من قبل المستخدم
* واجهة المستخدم: شاشة LCD تعمل باللمس للوضع المحلي ونوافذ الكمبيوتر (من خلال إيثرنت) للتحكم عن بعد
وضع؛
* الوضع المحلي: البدء السريع في اختبار محدد مسبقًا، ويمكن تخزين العشرات من مواصفات الاختبار؛
* الوضع البعيد: جميع عمليات النظام، بما في ذلك تحديد الاختبار وتخزين مواصفات الاختبار على موستار، والتحكم في الاختبار، ومراجعة بيانات الاختبار والتوثيق.
| معلمات مولد الاهتزاز الكهرومغناطيسي: | ||||
| أقصى قوة الإثارة الجيبية | 5000Kg.f الذروة | |||
| أكبر قوة اهتزاز عشوائية | 5000Kg.f r.ms | |||
| أكبر قوة اهتزاز الصدمة | 10000Kg.f الذروة | |||
| نطاق التردد | تيار مستمر ~ 4000 هرتز | |||
| الحد الأقصى للنزوح | 75 مم ص (قيمة الذروة إلى الذروة) | |||
| السرعة القصوى | 1.8 م / ث | |||
| أقصى تسارع | 100 جرام (980 م/ث2) | |||
| تردد الرنين الأول | 3500 هرتز | |||
| الحمولة القصوى | 750 كجم | |||
| قطر الملف المتحرك (قطر ميسا العمل) | قطر 450 ملم | |||
| نوعية الملف المتحرك | 50 كجم | |||
| الحمولة القصوى | 750 كجم | |||
| ميسا من المسمار | 13 × M8 | |||
| تسرب التدفق المغناطيسي | <10جاوس | |||
| البعد | 800 مم × 800 مم × 800 مم (آلة عمودية) | |||
| وزن | حوالي 1500 كجم | |||
| نظام السيرفو | ||||
| وظيفة | درجة الحرارة، ضغط الهواء، الإزاحة، الجهد الزائد، التيار الزائد، انخفاض الجهد المدخل، الخطأ الخارجي، التحكم في مصدر الطاقة، المنطق، عدم وجود مدخلات متساوية. | |||
| جهاز التحكم بالاهتزاز الرقمي | ||||
| تكوين الأجهزة | 2 قناة الإدخال، 1 قناة الإدخال | |||
| التحكم بالكمبيوتر | أجهزة الكمبيوتر الأصلية، شاشة الكريستال السائل (مع لوحة المفاتيح/الماوس الضوئي) | |||
| برمجة | التشغيل الصيني / الإنجليزي، وتحليل المجال الزمني ومجال التردد، ومصدر الإشارة، وتحليل تردد الاجتياح الجيبي، وما إلى ذلك. يمكن لـ WORD إنشاء تقارير اختبار وإشارات وعرض البيانات تلقائيًا وتخزينها وإعداد معلمات الاختبار وتحليل الوظيفة. | |||
| نظام التشغيل | ويندوز 2000/ اكس بي | |||
| مستشعر التسارع أبيض وأسود |
مجال التردد: 1 - 2000 هرتز الحساسية: 50mv/ز نطاق درجة الحرارة: -24 - 250 درجة مئوية |
|||
| المتطلبات الكهربائية | ||||
| مصدر كهربائي | 3 مراحل، 380 فولت/50 هرتز | |||
