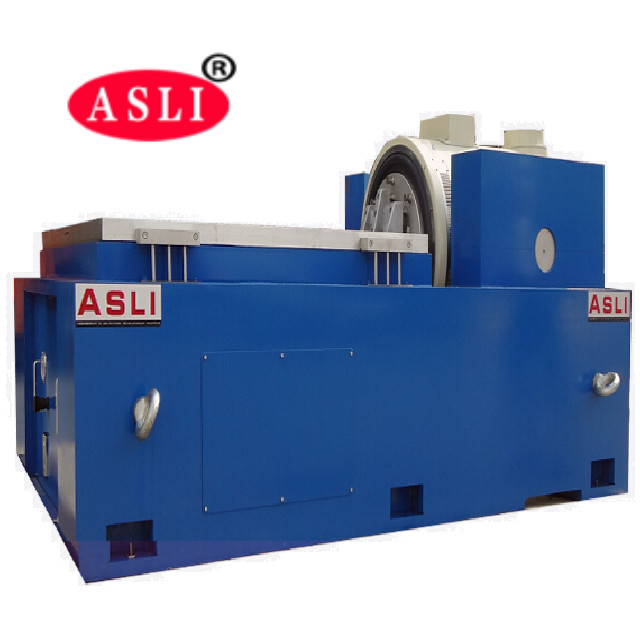

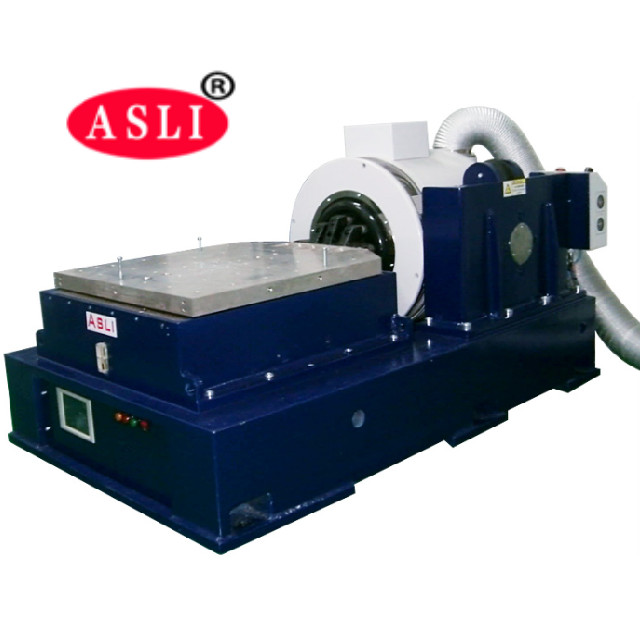

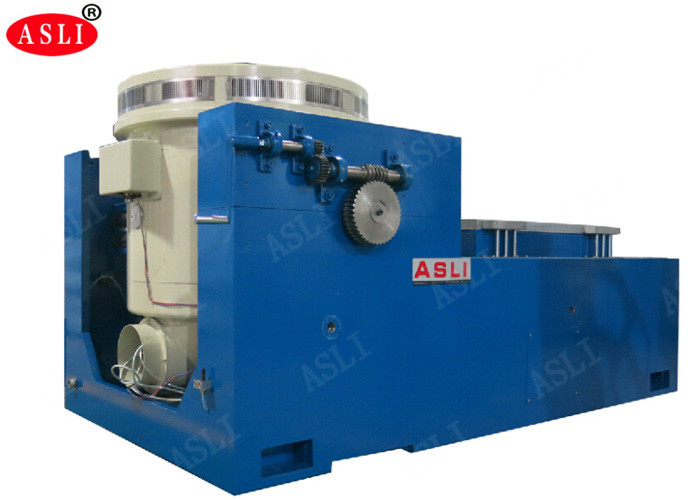

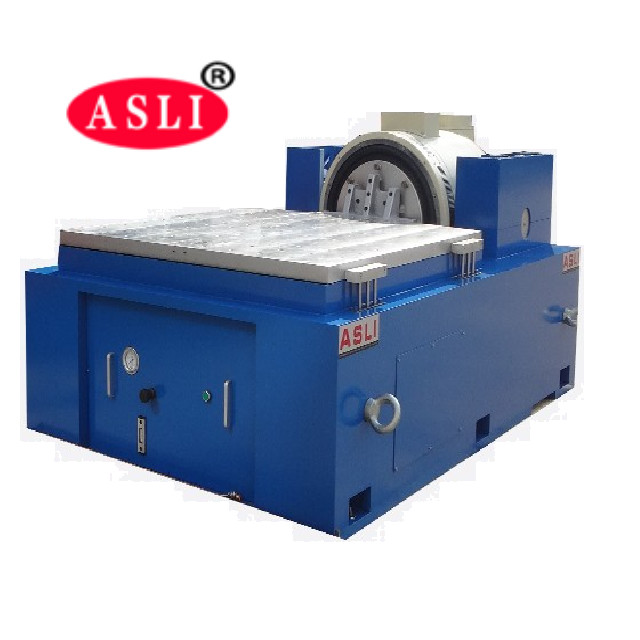

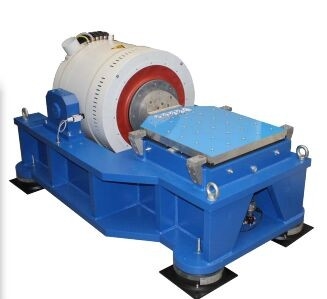

يستخدم نظام اختبار الاهتزاز بشكل أساسي لاختبار المنتجات في بيئة الاهتزاز والصدمات، واختبار فحص الإجهاد البيئي، واختبار الموثوقية. جهاز اختبار الاهتزاز الكهرومغناطيسي مصمم بالكامل وفقًا لمعايير اختبار البطاريات ذات الصلة، ويحاكي في ظل ظروف معينة اختبار اهتزاز البطارية، ويتم تثبيت البطارية أو حزمة البطارية على طاولة الاهتزاز، وفقًا للتردد والتسارع ونمط الإزاحة المحدد على طول اهتزاز عينة البطارية في ثلاثة اتجاهات متعامدة يقاس، يجب ألا تتسرب البطارية، ولا تفقد قلبها، ولا تنكسر، ولا تشتعل، ولا تنفجر. نطاق تطبيق اختبار الاهتزاز واسع للغاية، من لوحات الدوائر، والبطاريات، والطائرات، والسفن، والصواريخ، والقذائف، والسيارات، والأجهزة المنزلية، وغيرها من المنتجات الصناعية.
الميزات الرئيسية
* هزاز كهروديناميكي مبرد بالهواء
* وحدة تحكم الاهتزاز ومضخم الطاقة مدمجة في خزانة واحدة
* تحقيق قوة جيبية قصوى تبلغ 2400 نيوتن.
* اختبار 3 محاور X، Y، Z
وظائف التحكم
* اهتزاز جيبي بتردد ثابت
* اهتزاز متدرج * اهتزاز عشوائي
* صدمة كلاسيكية
تطبيقات النظام النموذجية
* اختبار بيئي
* اختبار فحص الإجهاد
* اختبار الاهتزاز
فوائد المستخدم
* يمكن للمستخدم إجراء التثبيت بسهولة
* واجهة المستخدم: شاشة لمس LCD للوضع المحلي وجهاز كمبيوتر يعمل بنظام ويندوز (عبر الإيثرنت) للوضع عن بعد؛
* الوضع المحلي: بدء سريع لاختبار محدد مسبقًا، يمكن تخزين عشرات مواصفات الاختبار؛
* الوضع عن بعد: جميع عمليات النظام، بما في ذلك تحديد الاختبار وتخزين مواصفات الاختبار على موستار، والتحكم في الاختبار، ومراجعة بيانات الاختبار والتوثيق.
نظرة عامة على المنتج
| :أقصى قوة إثارة جيبية | ||||
| 5000 كجم.ق ذروة | أكبر قوة اهتزاز عشوائي | |||
| 5000 كجم.ق متوسط مربع الجذر | أكبر قوة اهتزاز صدمة | |||
| 10000 كجم.ق ذروة | نطاق التردد | |||
| تيار مستمر ~ 4000 هرتز | أقصى إزاحة | |||
| 75 مم ذروة إلى ذروة | أقصى سرعة | |||
| 1.8 م/ث | أقصى تسارع | |||
| 100 جي (980 م/ث2) | أول تردد رنين | |||
| 3500 هرتز | أقصى حمولة | |||
| 750 كجم | قطر الملف المتحرك (قطر سطح العمل) | |||
| قطر 450 ملم | كتلة الملف المتحرك | |||
| 50 كجم | أقصى حمولة | |||
| 750 كجم | برغي السطح | |||
| 13 × M8 | تسرب التدفق المغناطيسي | |||
| <10 جاوس | الأبعاد | |||
| 800 ملم × 800 ملم × 800 ملم (آلة عمودية) | الوزن | |||
| حوالي 1500 كجم | نظام السيرفو | |||
| الوظيفة | ||||
| درجة الحرارة، ضغط الهواء، الإزاحة، الجهد الزائد، التيار الزائد، الجهد المنخفض للإدخال، خطأ خارجي، مصدر طاقة التحكم، منطق، نقص في المدخلات المتساوية. | وحدة تحكم الاهتزاز الرقمية | |||
| تكوين الأجهزة | ||||
| 2 قناة إدخال، 1 قناة إدخال | كمبيوتر التحكم | |||
| أجهزة كمبيوتر أصلية، شاشة كريستال سائل (مع لوحة مفاتيح/فأرة ضوئية) | البرمجيات | |||
| تشغيل باللغة الصينية/الإنجليزية، تحليل المجال الزمني والمجال الترددي، مصدر الإشارة، تحليل تردد المسح الجيبي، إلخ. يمكن لـ WORD إنشاء تقارير اختبار تلقائيًا، وعرض الإشارات والبيانات، وتخزينها، وتعيين معلمات الاختبار ووظيفة التحليل. | نظام التشغيل | |||
| ويندوز 2000/XP | مستشعر التسارع B&W | |||
| المجال الترددي: 1-2000 هرتز |
الحساسية: 50 مللي فولت/جي نطاق درجة الحرارة: -24 - 250 درجة مئوية المتطلبات الكهربائية |
|||
| مصدر كهربائي | ||||
| 3 مراحل، 380 فولت/50 هرتز | ||||
