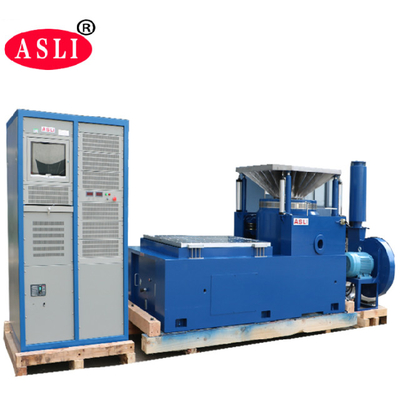

آلة اختبار الاهتزاز عالية التردد / نظام Skaker العمودي تنطبق على معيار اختبار IEC ISTA MIL STD
طلب
آلة اختبار الاهتزاز عالية التردد / نظام Skaker العمودي المطبق على معيار IEC ISTA MIL STD الذي اعتمد "هيكل الدائرة المغناطيسية المزدوجة" و "دوائر عمل الهيكل العظمي المولدة ذاتيًا" و "الدعم المحمول بالهواء" و "محامل الأسطوانة والتوجيه الخطي" ، يمكن إكمال التكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة لعزل مرتكز الدوران في اختبار الاهتزاز الجيبي ثلاثي المحاور X ، Y ، Z واختبارات الاهتزاز العشوائي عريض النطاق ، ليتم إكمالها عن طريق اختبار طيف استجابة النبض والصدمة الكلاسيكي (نصف الجيب).يستخدم على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات والأجهزة المنزلية وغيرها من المجالات.
المعايير الفنية:
مواصفات النظام | |||
نموذج النظام: | ES- 60 | ||
نطاق الترددات: | 3 ~ 3500 | ||
القوة المصنفة | جيب ن | 60000 | |
عشوائي | 60000 | ||
صدمة ن | 120000 | ||
حساب الحد الأقصى. | جيب (م / ث 2) | 1000 | |
عشوائي (m / s2 rms) | 1000 | ||
صدمة (م / ثانية 2) | 2000 | ||
أقصى فيل. | جيب (م / ث 2) | 1.8 | |
صدمة (م / ثانية 2) | 1.8 | ||
أقصى عرض | أقصى سفر مم (ص) |
51 | |
لفائف متحركة | 60 كلغ | ||
أبعاد الملف المتحرك | ضياء 40 ملم | ||
حجم الجدول العمودي حسب الطلب | حدد وفقا للاختبار | ||

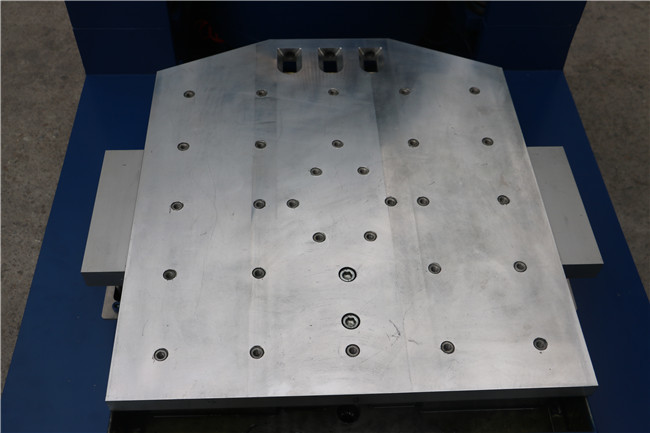

حجم الجدول الأفقيحجم مخصص | setect حسب الاختبار | ||
ماكس تحميل: | 800 كلغ |
اسم | التعبئة جدول الاهتزاز / اختبار الجدول الاهتزاز لقطع غيار السيارات | ||||||||
نموذج | قوة الجيب المقدرة (N) | تصنيف القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المقدر (م / ث 2) | السرعة المقدرة (م / ث) | الإزاحة المقدرة (pp) مم | الأعلى.التحميل (كجم) | لفائف متحركة (كلغ) | أبعاد الملف المتحرك (مم) |
ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ 230 |
ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ 230 |
ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لتر | 450 | 40 | Φ450 |
ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
