معدات اختبار الاهتزاز الجيبي عالي التردد ذات القوة الكبيرة ثلاثية المحاور
لنظام اختبار الاهتزاز، يرجى التحضير لما يلي وإرسال استفسارك، وسنساعدك في التوصية بالنموذج المناسب لك
وصف العينة
كتلة اختبار العينة
أبعاد العينة
ملف تعريف الاختبار إذا كان متاحًا
الحد الأقصى لتسارع الاختبار
اختبار اتجاه X و Y و Z أو اختبار اتجاه Z فقط
مواصفات النموذج في العرض
| مواصفات النظام | |||
| نموذج النظام: | ES- 60 | ||
| نطاق التردد: | 3~3500 | ||
| القوة المقدرة | جيبية N | 60000 | |
| عشوائية N | 60000 | ||
| صدمة N | 120000 | ||
| الحد الأقصى للتسارع. | جيبية (م/ث2) | 1000 | |
| عشوائية (م/ث2 rms) | 1000 | ||
| صدمة (م/ث2) | 2000 | ||
| الحد الأقصى للسرعة. | جيبية (م/ث2) | 1.8 | |
| صدمة (م/ث2) | 1.8 | ||
| الحد الأقصى للإزاحة. | الحد الأقصى للسفر مم (p-p) |
51 | |
| ملف متحرك | 60 كجم | ||
| أبعاد الملف المتحرك | قطر 450 مم | ||
| الحد الأقصى للحمل: | 800 كجم | ||
اختيارات هزاز الاهتزاز الأخرى المتاحة
| نموذج |
جيبية مقدرة القوة (N) |
عشوائية مقدرة القوة (N) |
التردد النطاق (هرتز) |
التسارع المقدر (م/ث2) | السرعة المقدرة (م/ث) |
الإزاحة المقدرة (p-p) مم |
الحد الأقصى للتحميل (كجم) | ملف متحرك (كجم) |
أبعاد ملف متحرك (مم) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

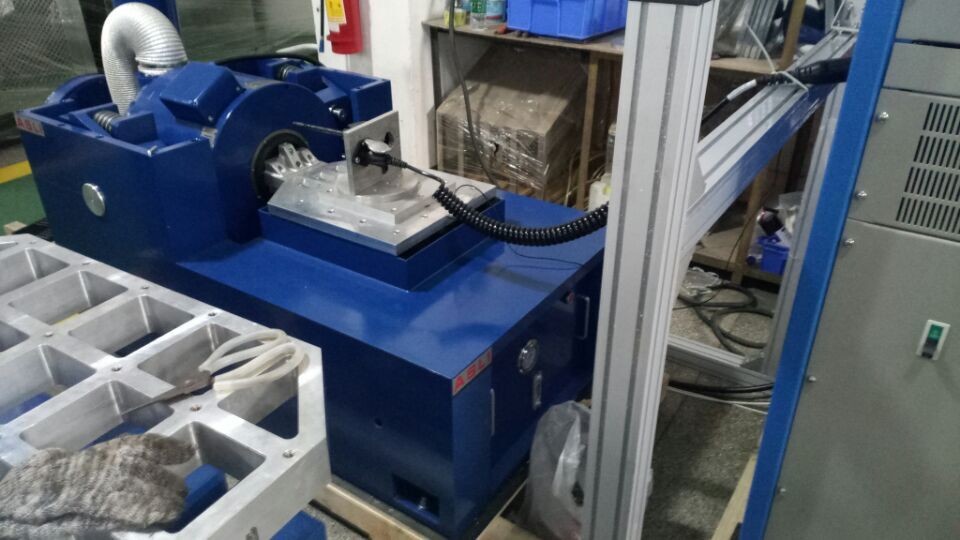

مثال على الاهتزاز لاختبار عشوائي
الميزات:
1. هيكل دائرة ديناميكي مصمم جيدًا، مع تردد رنين محوري أعلى.
2. دائرتان مغناطيسيتان، تسرب منخفض للتدفق المغناطيسي، هيكل مضغوط وعقلاني.
3. محامل بكرات قضيب الروك المستقيمة والجسم المركب الموجه للاستيراد، اتجاه الصلابة، قدرة التحميل اللامركزية.
4. أساس عزل الحامل المخصص لاستخدام الهرمون، وتركيب الراحة المتنقلة.
5. تكنولوجيا متقدمة تتحرك حول النظام لضمان الموثوقية العالية للدائرة الديناميكية.
6. تصميم قناة جديد وتعزيز تأثير التبريد.

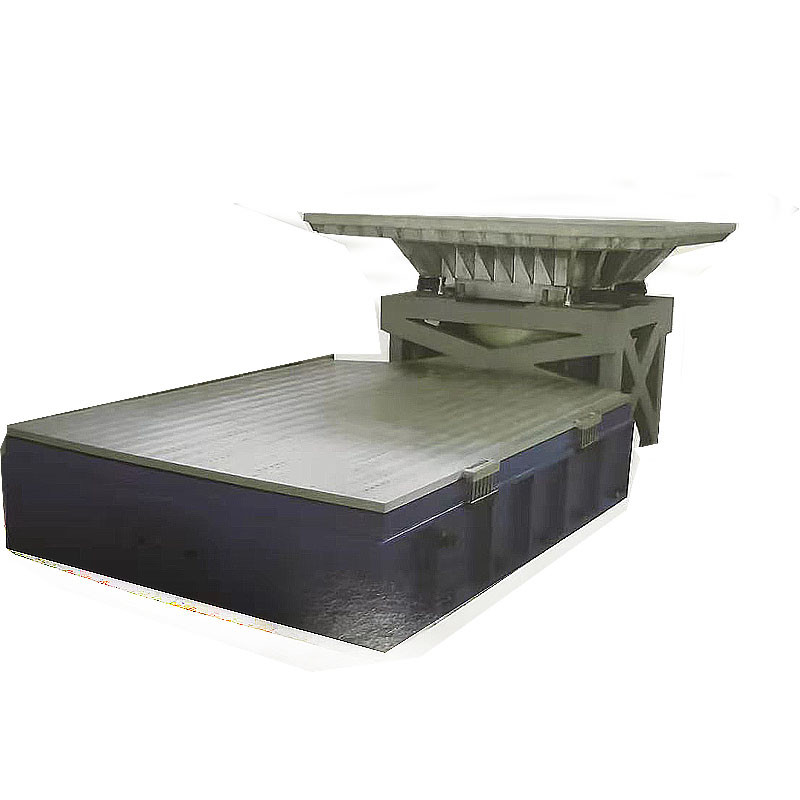

7. الصلابة الثابتة، الصلابة الديناميكية للمحمل بالون صغير، مما يزيد من سعة طاولة الاهتزاز، ويحسن أداء التردد المنخفض.المعايير الفنية لطاولة الاهتزاز الأفقية (اختبار المحورين X و Y)
المعايير الفنية لطاولة الاهتزاز الرأسية (اختبار المحور Z):

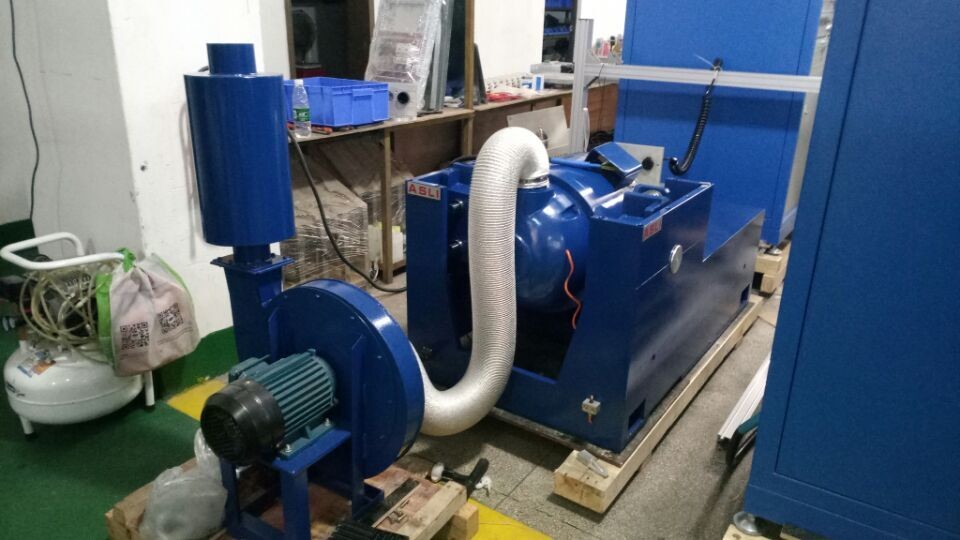

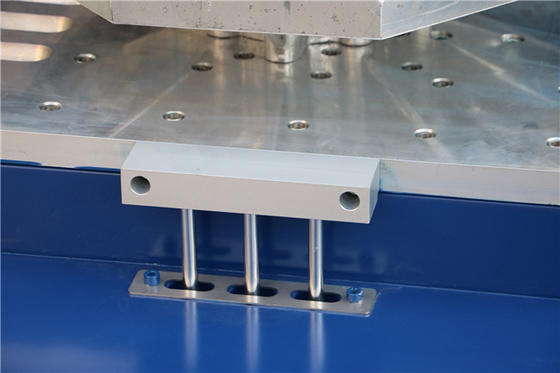

صور للرجوع إليها:
زيارة العملاء لشركة ASLi:
