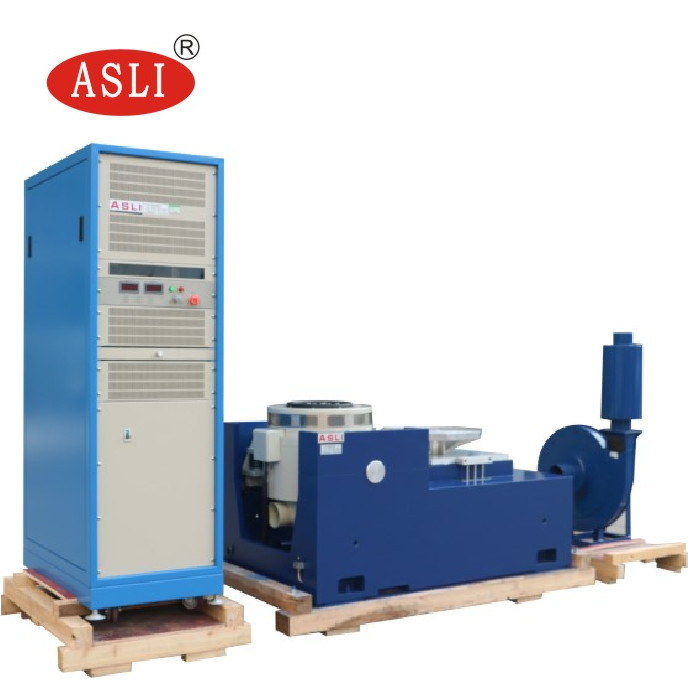

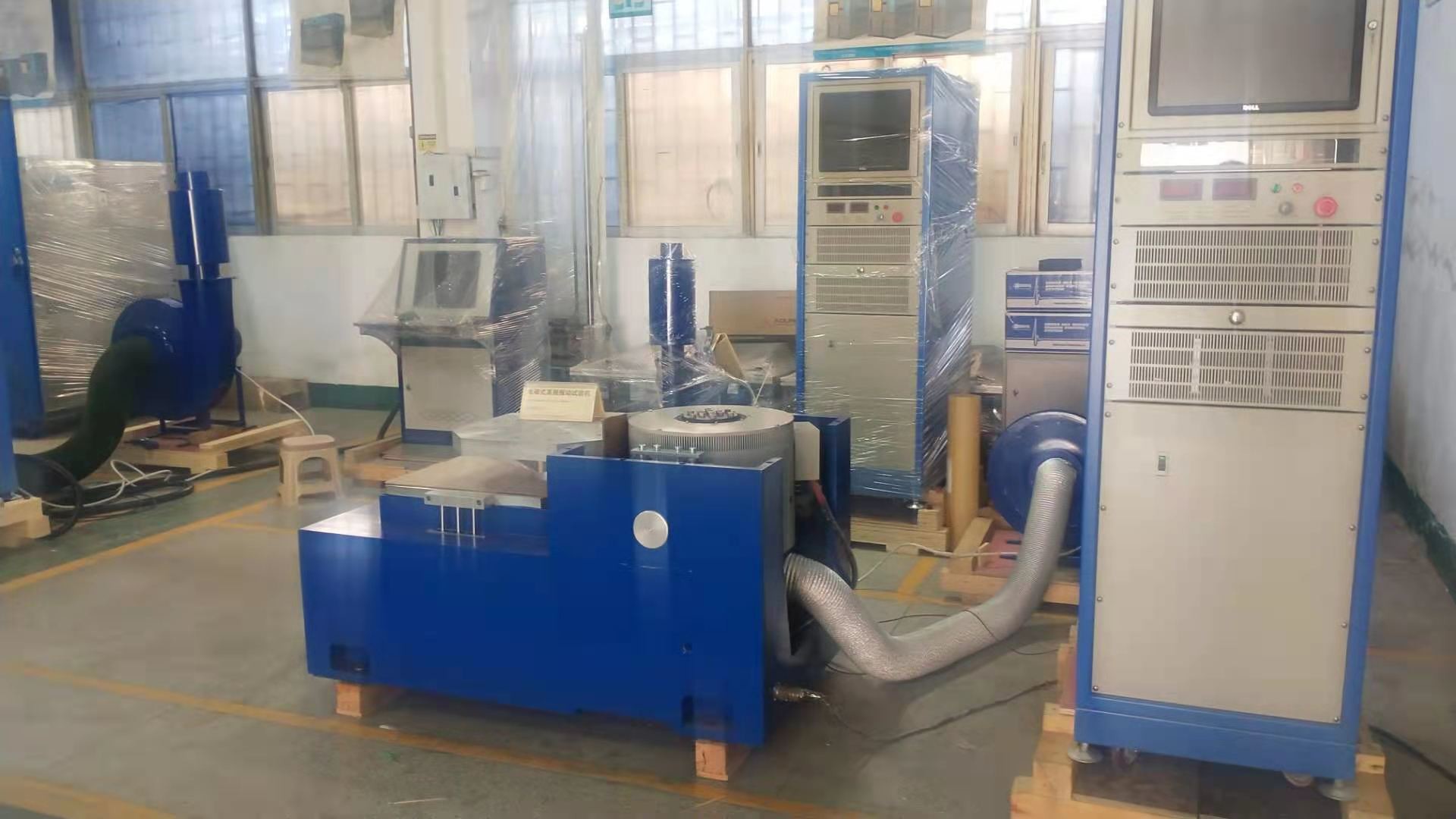

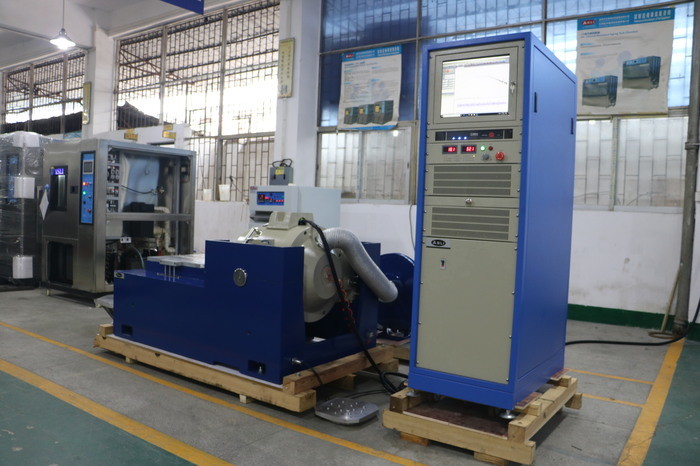

XYZ مقعد اختبار الاهتزاز الكهرومغناطيسي عالي التردد
الاهتزازات الكهرومغناطيسية Shaker توفر منصة اختبار لمحاكاة التعبئة والنقل، الصدمة الميكانيكية، ملف مهمة وأي محاكاة حالة أخرى في العالم الحقيقي.باستخدام أحدث وحدة تحكم، يمكن لنظام الحلقة المغلقة أن يعيد إنتاج ظروف الاهتزاز في العالم الحقيقي بدقة على المنتجات من الصناعات مثل الإلكترونيات والسيارات والفضاء والطيران ، إلخ.
المعايير التقنية لنظام الاهتزاز
| البند | الوصف | |
|
القوة (الحد الأقصى) |
الجانب | 600 كيلوغرام في الساعة الذروة |
| عشوائية | 600كغ.ف.ر.م | |
| الصدمة | 600 كيلوغرام في الساعة الذروة | |
| نطاق التردد | 5 ~ 3500 هرتز | |
| الحد الأقصى للنزوح | (من قمة إلى قمة) 51 ملم | |
| السرعة القصوى | 1.8m/s | |
| أقصى تسارع | 100G (980 m/s2) بدون تحميل | |
| اتجاه الاهتزة | الرأسي والأفقي | |
| شاشة الدرعمتر | 200ملم | |
| كتلة الدرع الفعالة | 6 كجم | |
| مسدس طاولة | 17 × M10 | |
| (ماكس)الحمولة | 30حسناًg | |
| تسرب مغناطيسي | < 10 غاوس | |
| تردد عزل الاهتزاز المحوري | 2.5 هرتز | |
| الزخم الغريب المسموح به | > 300N.m | |
| البعد | 1200 ملم * 790 ملم * 840 ملم (استثناء الموسع) | |
| الوزن | 1600 كجم (باستثناء طاولة التزحلق) | |
الخصائص:
1هيكل ديناميكي دائري مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
2دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3محامل الدوار المتحركة مستقيمة وموجهة نحو الاستيراد مركبة جسم صلابة التوجه، قدرة الحمل الغريب.
4. أساس العزل Trunnion مخصص لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5التكنولوجيا المتقدمة تتحرك حول النظام لضمان الدورة الديناميكية من الموثوقية العالية.

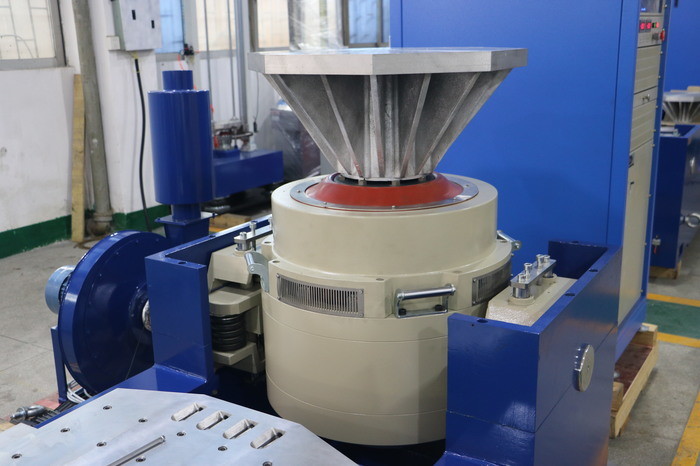

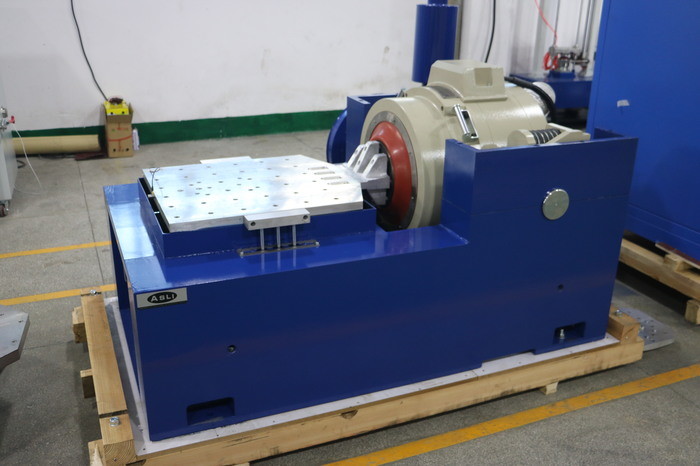

المعلمات التقنية للموسع الأفقي:
| النموذج | حجم المقعد (ملم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كيلوغرام) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400×400×30 |
خمسة آلاف 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
