1.8m / S آلة اختبار الاهتزاز ، 1000kg.F شاكر ميكانيكي للمختبر
Product Details
| قوة جيبية: | 10000 ن | سرعة: | 1.8 م / ث |
|---|---|---|---|
| النزوح: | 51 ملم | تكرار: | 3 ~ 3000 هرتز |
| تحميل: | 270 كجم | تسريع: | 100 جرام |
| حديد التسليح: | 240 ملم | ||
| إبراز |
آلة اختبار الاهتزاز 1.8 م / ث,1000kg.F المزج الميكانيكي,آلة اختبار الاهتزاز في المختبر |
||
Product Description
الميكانيكي المزج عالية التردد الاهتزاز اختبار محور XYZ الاهتزاز جهاز اختبار
التطبيق
جهاز التذبذب عالي التردد اعتمد "هيكل الدوائر المغناطيسية المزدوجة""دوائر عمل الهيكل العظمي التي يتم إنشاؤها بنفسه" "الدعم الجوي" و "حاويات الدوار والإرشاد الخطي""عزل القضبان" التكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة، يمكن إكمالها في اختبار الاهتزازات الصينية ثلاثي المحور X ، Y ، Z واختبارات الاهتزازات العشوائية على النطاق العريض ، والتي يجب إكمالها باختبار النبض الكلاسيكي (نصف الصين) واستجابة الصدمة.يستخدم على نطاق واسع في الدفاع الوطنيالأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات والأجهزة المنزلية ومجالات أخرى.
(1) القوة الاسمية: قوة الصين 10000N؛ قوة عشوائية 10000N؛ قوة الصدمة 20000N؛
(2) نطاق التردد: 3 هرتز إلى 3000 هرتز التردد الثابت، مسح ذهابا وإيابا، الصين، عشوائية، الصدمة
(3) وضع تردد السحب: خطي، لوغاريتمي، سحب ذهابا وإيابا، تردد ثابت
(4) مرات تردد السحب: 1 إلى 32767
(5) وقت التردد: تردد ثابت / 1-3600 دقيقة واحدة ، يمكن عرض منحنيات تردد التردد.
(6) الحد الأقصى للتسارع 1000m/s2(غير محمل)
(7) الحد الأقصى للسرعة: 1.8 / ثانية
(8) الحد الأقصى للنزوح: 51mmp-p (غير حمولة) ، ذروة مزدوجة
(9) تحريك الأثر: 51 ملم
(10)وزن الملف المتحرك:14kg
(12) موجة الاهتزاز: الصينوس، العشوائية، الصدمة
(13)قطر الملف المتحرك: Φ240 ملم
(14) أبعاد نظام الاهتزاز: W1060xH750xD845mm
(15)وزن نظام الاهتزاز: 960KG

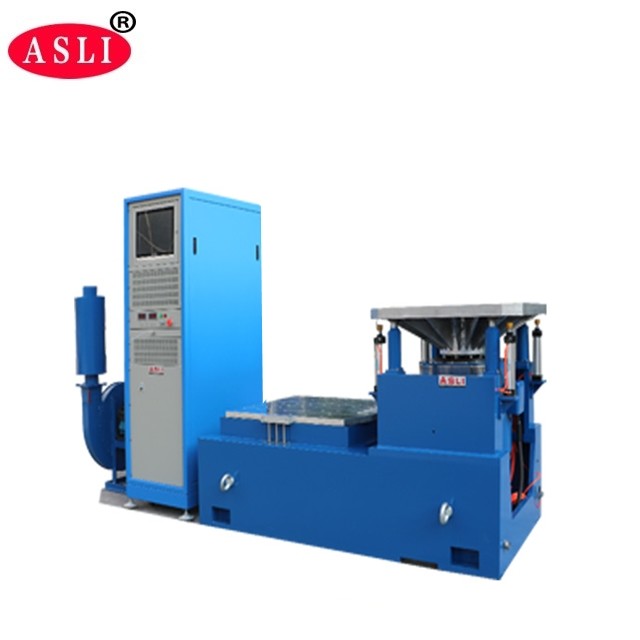

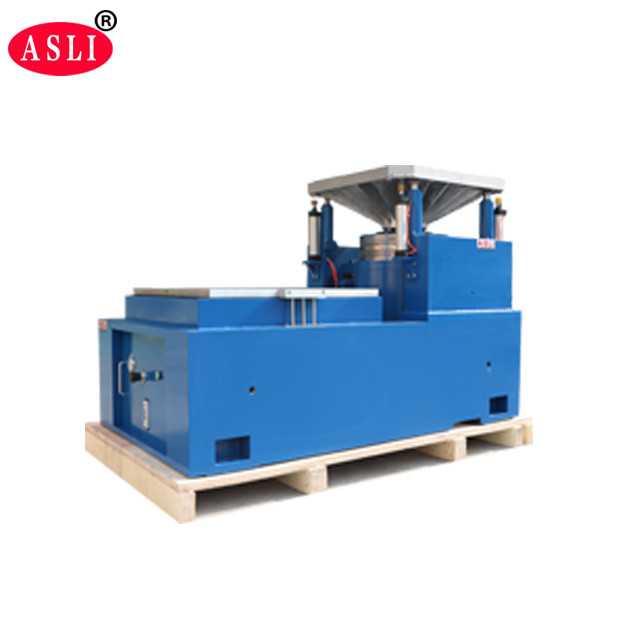

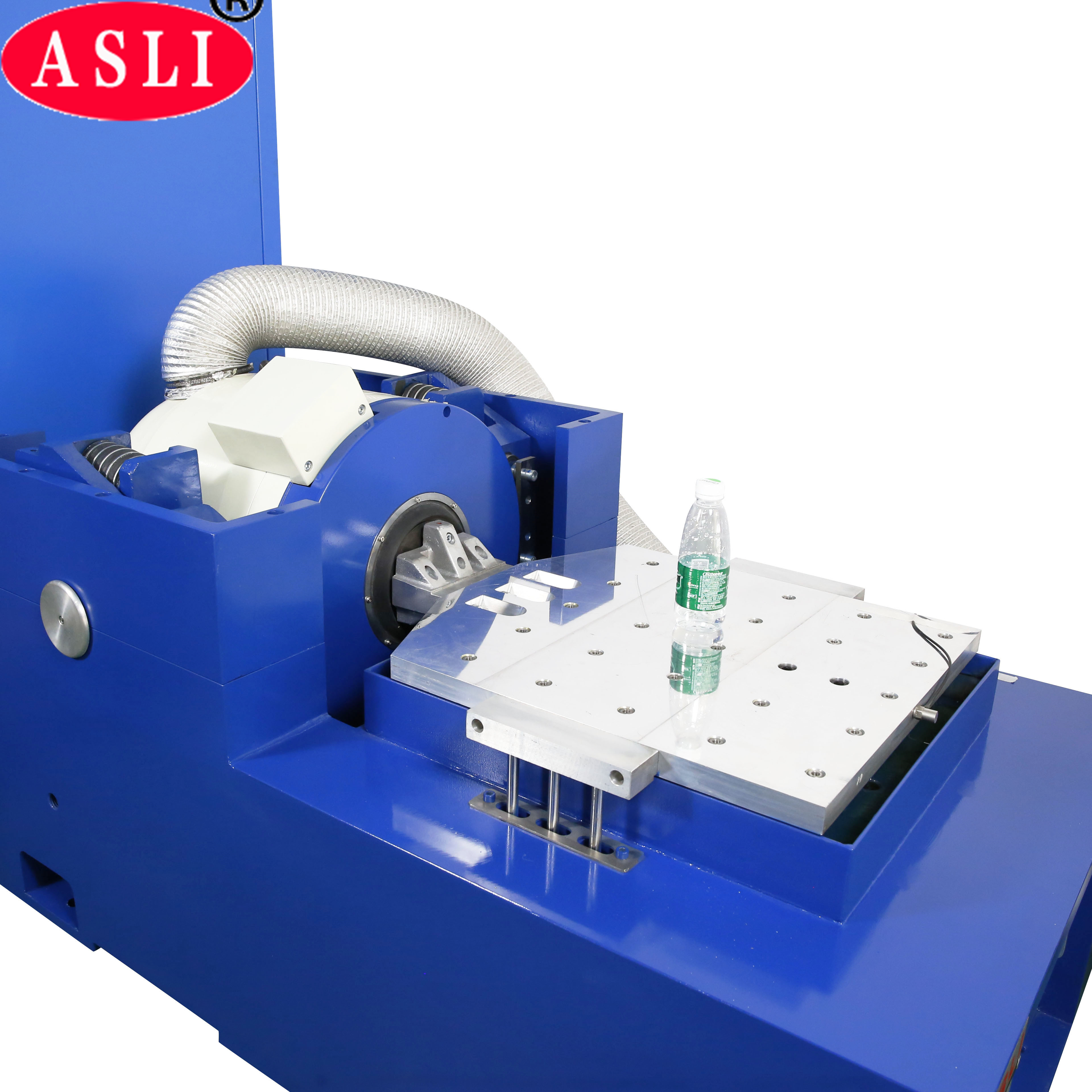

(16) 600mm*600mm الموسع الرأسي و 600*600mm طاولة الزحف الأفقية
المعلمات التقنية:
| الاسم | طاولة الاهتزازات للتعبئة / اختبار طاولة الاهتزازات لأجزاء السيارات | ||||||||
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة المسموح بها ((m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | مقاس الملف المتحرك (ملم) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

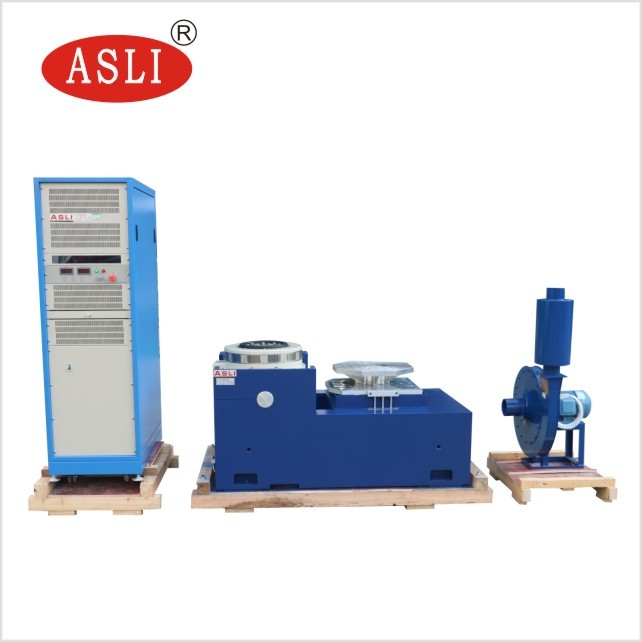

(1) مولد الاهتزاز 1 مجموعة
(2) جهاز التحكم في الاهتزاز 1 مجموعة
(3) غرفة الاتصال الاتصالات 1 مجموعة
(4) DA-10 مكبر الطاقة 1 مجموعة
(5) قوة الإثارة 1 pc
(7) برنامج التشغيل 1 مجموعة
(8) نظام التبريد 1 مجموعة
(9) الحاسوب الصناعي 1 مجموعة
(10) طابعة ملونة 1 مجموعة ((اختياري)
(11) أجهزة استشعار التسارع (بما في ذلك خط الخروج) 1 pc
(12) مصعد الاهتزاز 1 مجموعة (اختياري، وفقا لعينة الاختبار
جهاز تحكم الاهتزاز الرقمي
جهاز التحكم بالاهتزاز هو أحدث تصميم من قبل شركتنا
الذي يتبنى النظام الموزع الدولي المتقدم
الهندسة المعمارية، وجوهرها هو أحدث سلسلة TMS320
معالج عالي السرعة ذو الفاصلة العائمة 32 بت من TI
يتم إنشاء تقرير الاختبار تلقائيًا في
خلال أو بعد الاختبار
يمكن تحرير تقرير الاختبار، ومن ثم توليد
تلقائياً أو يدوياً
2دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3محامل الدوار المتحركة مستقيمة وموجهة نحو الاستيراد مركبة جسم صلابة التوجه، قدرة الحمل الغريبة.
4. أساس العزل Trunnion مخصص لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5التكنولوجيا المتقدمة تتحرك حول النظام لضمان الدورة الديناميكية من الموثوقية العالية.
6تصميم قناة جديدة وتعزيز تأثير التبريد.
7- الصلابة الساكنة، الصلابة الديناميكية من تحمل البالون الصغير، رفع قدرة تحمل طاولة الاهتزاز، وتحسين أداء منخفضة التردد.
