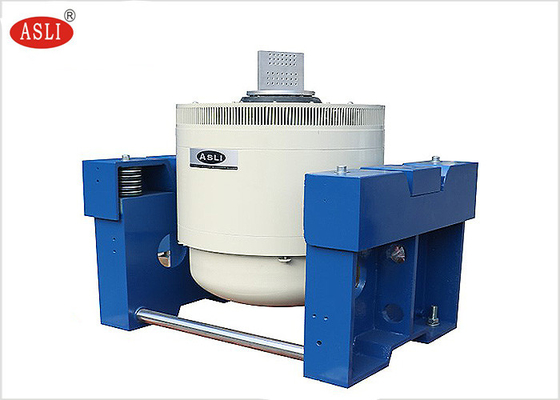

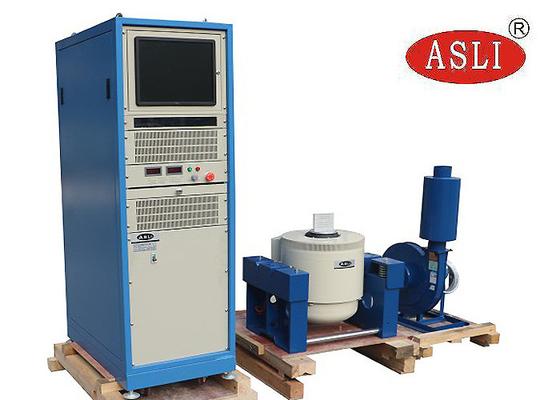

1.6m / S 300kg.F معدات اختبار مختبر نظام اختبار الاهتزاز الكهروديناميكي
Product Details
| طلب: | ماتريلا ، قطع غيار السيارات ، التعبئة ، المنتجات المنزلية | الجهد االكهربى: | 380 فولت |
|---|---|---|---|
| توفير خدمة ما بعد البيع: | الدعم الفني للفيديو ، الدعم عبر الإنترنت ، المهندسين المتاحين لخدمة الآلات في الخارج ، الصيانة الميد | ضمان: | سنة واحدة |
| الصناعات المعمول بها: | الصناعة العسكرية والمدنية والأجهزة الإلكترونية والسيارات وقطع الغيار والإلكترونيات والطيران | اسم المنتج: | نظام اختبار الاهتزاز |
| قوة شاكر: | 3KN | مناسب ل: | ماكس تحميل 300kgs عناصر الاختبار |
| نطاق الترددات: | 3 ~ 3500 هرتز | ||
| إبراز |
300kg.f نظام اختبار الاهتزاز الكهروديناميكي,1.6m / s نظام اختبار الاهتزاز الكهروديناميكي,300kg.f معدات الاختبار المعملية |
||
Product Description
أدوات الاختبار الحرجة لنظام الاهتزاز عالي التردد للتحقيق في تشخيص الإلكترونيات للمكونات الصغيرة
بالنسبة لنظام اختبار الاهتزاز ، يرجى الاستعداد أدناه وإرسال استفسارك ، وسنساعدك في الحصول على نموذج مناسب لك
وصف العينة
كتلة اختبار العينة
أبعاد العينة
اختبار الملف الشخصي إذا كان ذلك متاحًا
أقصى تسارع للاختبار
اختبار الاتجاه X ، Y ، Z أو اختبار الاتجاه Z فقط
كيف يعمل شاكر الاهتزاز؟
الأجزاء الميكانيكية والكهربائية لشاكر متقاطعة.يتم تحفيز النظام الميكانيكي بواسطة قوة تتناسب مع التيار الكهربائي ، بينما يتم إثارة الدائرة الكهربائية بجهد داخلي (back-emf) يتناسب مع السرعة الميكانيكية.
أدوات الاختبار الحرجة لنظام الاهتزاز عالي التردد للتحقيق في تشخيص الإلكترونيات للمكونات الصغيرة
| مواصفات النظام | |||
| نموذج النظام: | ES- 3 | ||
| نطاق الترددات: | 3 ~ 3500 | ||
| القوة المصنفة | جيب ن | 3000 | |
| عشوائي | 3000 | ||
| صدمة ن | 6000 | ||
| حساب الحد الأقصى. | جيب (م / ث 2) | 1000 | |
| عشوائي (m / s2 rms) | 1000 | ||
| صدمة (م / ثانية 2) | 2000 | ||
| أقصى فيل. | جيب (م / ث 2) | 1.6 | |
| صدمة (م / ثانية 2) | 1.6 | ||
| أقصى عرض | أقصى سفر مم (ص) |
25 | |
| لفائف متحركة | 3.5 كلغ | ||
| أبعاد الملف المتحرك | ضياء 230 ملم | ||
| ماكس تحميل: | 100 كلغ | ||
اختيارات شاكر الاهتزاز الأخرى المتاحة
| نموذج |
تصنيف الجيب قوة (ن) |
تصنيف عشوائي قوة (ن) |
تكرار النطاق (هرتز) |
التسارع المقدر (م / ث2) | السرعة المقدرة (م / ث) |
الإزاحة المقدرة (ص) ملم |
الأعلى.التحميل (كجم) | لفائف متحركة (كلغ) |
البعد لفائف متحركة (مم) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ 230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ 230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ 230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ 230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
مثال الاهتزاز للاختبار العشوائي
سمات:
1. هيكل عظمي دائري ديناميكي جيد التصميم ، بتردد رنين محوري عالي المرحلة.
2. دائرة ثنائية المغناطيسية ، تسرب تدفق مغناطيسي منخفض ، هيكل مدمج وعقلاني.
3. الروك رود أسطوانة محامل مستقيمة وموجهة نحو استيراد اتجاه صلابة الجسم المركب ، قدرة تحميل غريب الأطوار.
4. مؤسسة عزل مرتكز الدوران مخصصة لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5. التكنولوجيا المتقدمة تتحرك في جميع أنحاء النظام لضمان أن الدائرة الديناميكية ذات الموثوقية العالية.
6. تصميم مجرى الهواء الجديد وتعزيز تأثير التبريد.
7. صلابة ثابتة ، صلابة ديناميكية للبالون الصغير المحمل ، رفع سعة طاولة الاهتزاز ، تحسين أداء التردد المنخفض.المعلمات الفنية لطاولة الاهتزاز الأفقية (اختبار المحور X ، Y)
المعلمات الفنية لجدول الاهتزاز العمودي (اختبار المحور Z ،):
بلدان جزر المحيط الهادئ كمرجع:

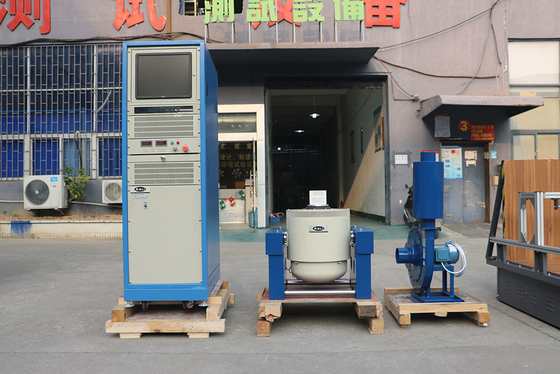

صورة التعبئة:
مرحبًا بكم في الاتصال بنا أدوات الاختبار الحرجة لنظام الاهتزاز عالي التردد للتحقيق التشخيصي للإلكترونيات للمكونات الصغيرة
