معدات اختبار الاهتزاز ES-10.pdf

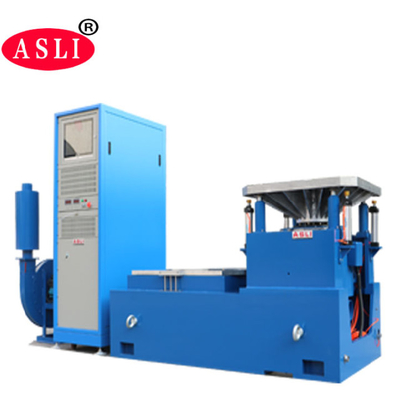

أجهزة اختبار الاهتزاز الأفقي الرأسي الالكترونية عالية التردد الاهتزاز الكهرومغناطيسي للمختبريمكن إكمالها في اختبار الاهتزازات الصينية ثلاثي المحور X،Y،Z واختبارات الاهتزازات العشوائية على نطاق واسع، التي يجب إكمالها عن طريق الكلاسيكية (نصف - الصينية، التريبيزية،اختبار طيف استجابة النبض والصدمةتستخدم هذه المنتجات على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات والأجهزة المنزلية وغيرها من المجالات.
المعلمات التقنية:
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
النزوح الاسمي (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
المعلمات التقنية للموسع الأفقي:
| النموذج | حجم المقعد (ملم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كيلوغرام) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400×400×30 |
خمسة آلاف 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
خصائص المنتج
* نظام تعليق مرن ومرشد خط مستقيم، قدرة تحمل قوية، أداء التوجيه الجيد واستقرار عال.
* الصلابة الساكنة لوسادة الهواء المركزية كبيرة ، والصلابة الديناميكية صغيرة ، والقدرة على تحمل قوية ، والأداء الديناميكي ممتاز.
* تشخيص سريع بالفحص الذاتي وحماية السلسلة، وأمان عالية وموثوقية.
* الوسادة الهوائية العزلة والجهاز التخفيف يجعل الاهتزاز لا تحتاج إلى الأساس الخاص، وتعيد إنتاج موجة الاهتزاز تماما وتقلل من انتقال الاهتزاز.

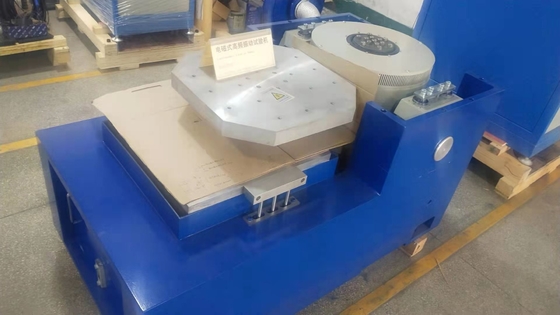

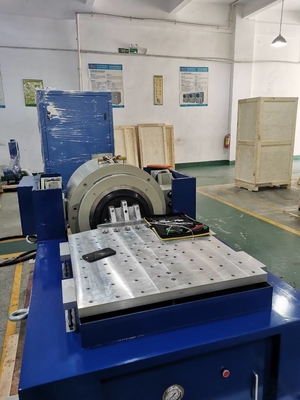

* توفير استخدام مختلف لمنصات التوسع الأفقية والعمودية
* يمكن استخدامه مع جميع أنواع مراقبي الاهتزازات ، والتشغيل بسيط.
