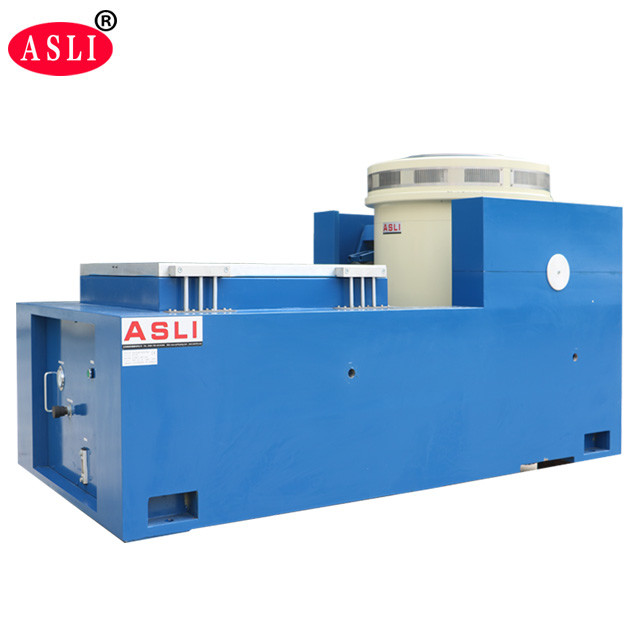

معدات اختبار الاهتزازات الالكتروديناميكية العشوائية ذات المحور الثلاثي ذات الانحراف الكبير

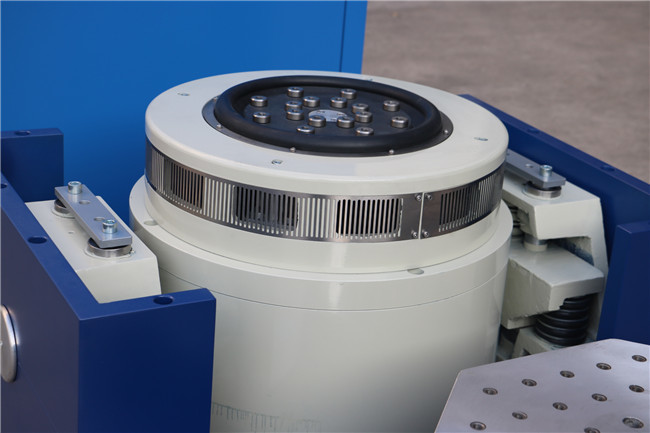

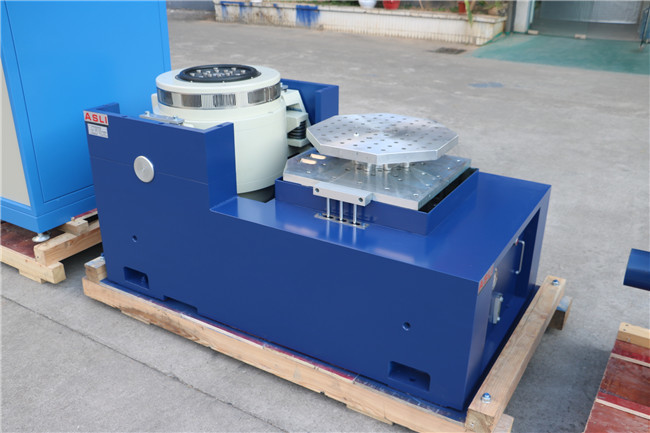

طاولة الاهتزازات المتسلسلة المبردة بالهواء هي طاولة اهتزازات عالية التردد، وهي مناسبة لاختبار الاهتزازات لقطع اختبار صغيرة الحجم في الحجم المتوسط والصغير.التردد يمكن أن يصل إلى 3000H ((385 يمكن أن يصل إلى 5000Hz)يتم اعتماد طاولة الاهتزاز لكل نوع من أجزاء الدعم نصف الدائرية المعدنية مع التحقق الموثوق بها في الموقع (616.816.624 لألواح ألياف الكربون) ، ومع محمل خطي عالية الصلابة كنظام توجيه لفائف متحركة.
المعلمات التقنية:
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
نظرة عامة على جهاز التحكم:
ميزات النظام
الوظائف الرئيسية لنظام قياس التحكم في الاهتزاز هي تحليل الاهتزاز والإشارة
مسح الجذع
قنوات التحكم والقياس 1
نطاق التردد إلى 5000 هرتز
تردد المسح، المجال، السعة المتساوية، السرعة المتساوية، التسارع المتساوي، التسارع المتغير
وضع التحليل RMS ، تصفية التتبع
تردد المسح، اللوغاريتمية الخطية، المسح الإيجابي والسلبي، التردد الثابت
البحث عن الرنين والبقاء:
قادرة على إكمال وظيفة البحث عن حالات الرنين من خلال نقطة الرنين الرنينية العثور الرنينية ، يمكن لهذه الوظيفة مساعدة المستخدمين على العثور بشكل أفضل على تركيب المنتج وعملية الإنتاج والإصلاح ،لتجنب الرنين.
إذا كان من الضروري تعزيز موثوقية المنتج المختبر في نقطة الرنين، فإن وظيفة الإقامة يمكن أن تلبي درجة تلف المستخدم للعينات في نقطة الرنين.يمكن تعيين وقت الإقامة.
بالإضافة إلى الوظائف 4 أعلاه، يمكن أن يقوم نظام اختبار الاهتزاز أيضا الاهتزازات عشوائية و عشوائية
