vibration test chamber ES-6.pdf

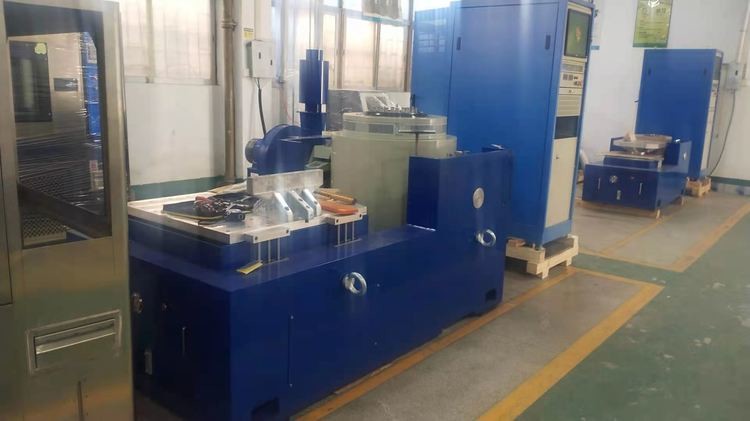

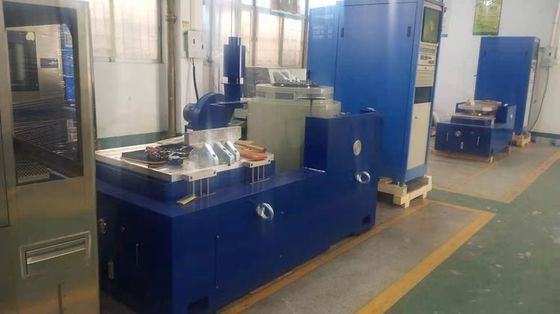

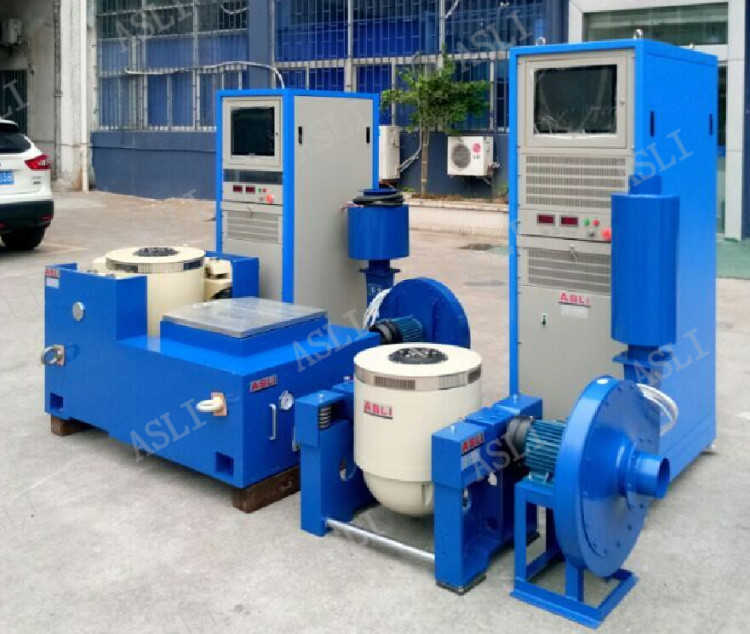

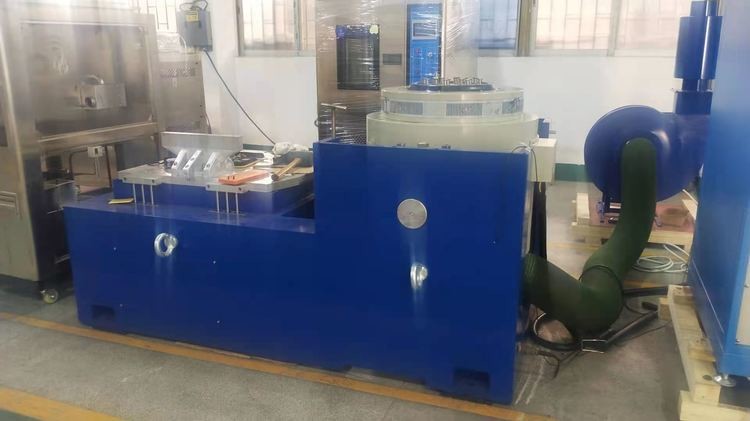

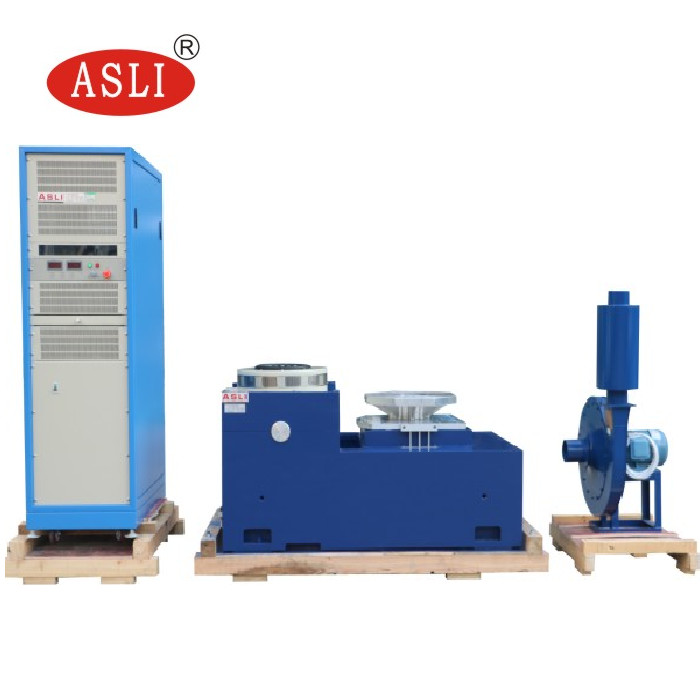

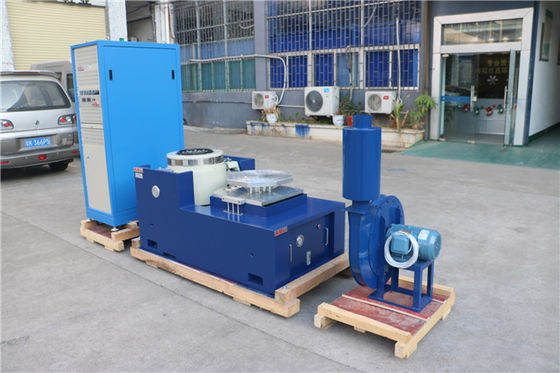

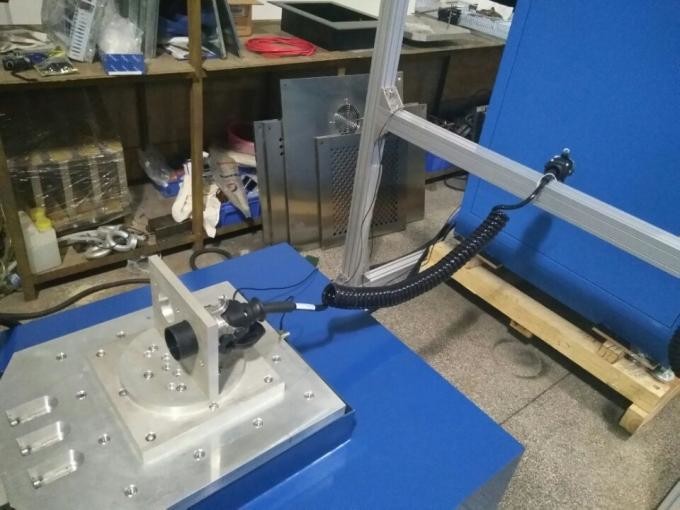

جهاز اختبار الهزاز الكهروديناميكي بقوة مقدرة 600 كجم يلبي اختبار الاهتزاز IEC61373
المعايير المطبقة:
ISTA، GB، GJB، JIS،MIL-STD، DIN، ISO، ASTM، IEC،BS إلخ.
التطبيقات الرئيسية:
تطبيق
يعتمد جهاز الاهتزاز عالي التردد على 'هيكل الدائرة المغناطيسية المزدوجة' و 'دوائر عمل الهيكل الذاتي' و 'الدعم المحمول جواً' و 'محامل الأسطوانة والتوجيه الخطي' و 'عزل الركيزة' والتكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة، ويمكن إكماله في اختبار الاهتزاز الجيبي ثلاثي المحاور X و Y و Z واختبارات الاهتزاز العشوائي واسع النطاق، ليتم إكماله بواسطة اختبار طيف الاستجابة الكلاسيكي (نصف الجيب) والنبض والصدمات. يستخدم على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات والأجهزة المنزلية وغيرها من المجالات.
(1) القوة المقدرة: قوة الجيب 6000 نيوتن؛ قوة عشوائية 6000 نيوتن؛ قوة الصدمة 12000 نيوتن؛
(2) نطاق التردد: 5 هرتز إلى 3500 هرتز، تردد ثابت، مسح ذهابًا وإيابًا، جيب، عشوائي، صدمة
(3) وضع مسح التردد: خطي، لوغاريتمي، مسح ذهابًا وإيابًا، تردد ثابت
(4) مرات مسح التردد: 1 إلى 32767
(5) وقت مسح التردد: تردد ثابت / فردي 1-3600 دقيقة، يمكن عرض منحنيات مسح التردد.
(6) الحد الأقصى للتسارع 1000 م / ث2 (بدون تحميل)
(7) الحد الأقصى للحمل 180 كجم
(8) الحد الأقصى للإزاحة: 25 مم p-p (بدون تحميل)، ذروة مزدوجة
(9) إزاحة التأثير: 25 مم
(10) وزن الملف المتحرك: 6.5 كجم
(11) اتجاهات الاهتزاز: عمودي
(12) موجة الاهتزاز: جيب، عشوائي، صدمة
(13) قطر الملف المتحرك: Φ230 مم
(14) أبعاد نظام الاهتزاز (مم): W850xH750xD550mm
(15) وزن نظام الاهتزاز: 590 كجم
2-2 تفاصيل مكونات الاهتزاز
(1) مولد الاهتزاز مجموعة واحدة
(2) وحدة تحكم الاهتزاز مجموعة واحدة
(3) غرفة توصيل الاتصالات مجموعة واحدة
(4) مضخم الطاقة DA-6 مجموعة واحدة
(5) طاقة الإثارة 1 قطعة
(7) برنامج التشغيل مجموعة واحدة
(8) نظام التبريد مجموعة واحدة
(9) الكمبيوتر الصناعي مجموعة واحدة
المعايير الفنية:
| اسم | طاولة اهتزاز التعبئة / جهاز اختبار طاولة الاهتزاز لقطع غيار السيارات | ||||||||
| الموديل | قوة الجيب المقدرة (N) | القوة العشوائية المقدرة (N) | نطاق التردد (هرتز) | التسارع المقدر (م / ث 2) | السرعة المقدرة (م / ث) | الإزاحة المقدرة (p-p) مم | الحد الأقصى للتحميل (كجم) | الملف المتحرك (كجم) | أبعاد الملف المتحرك (مم) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
