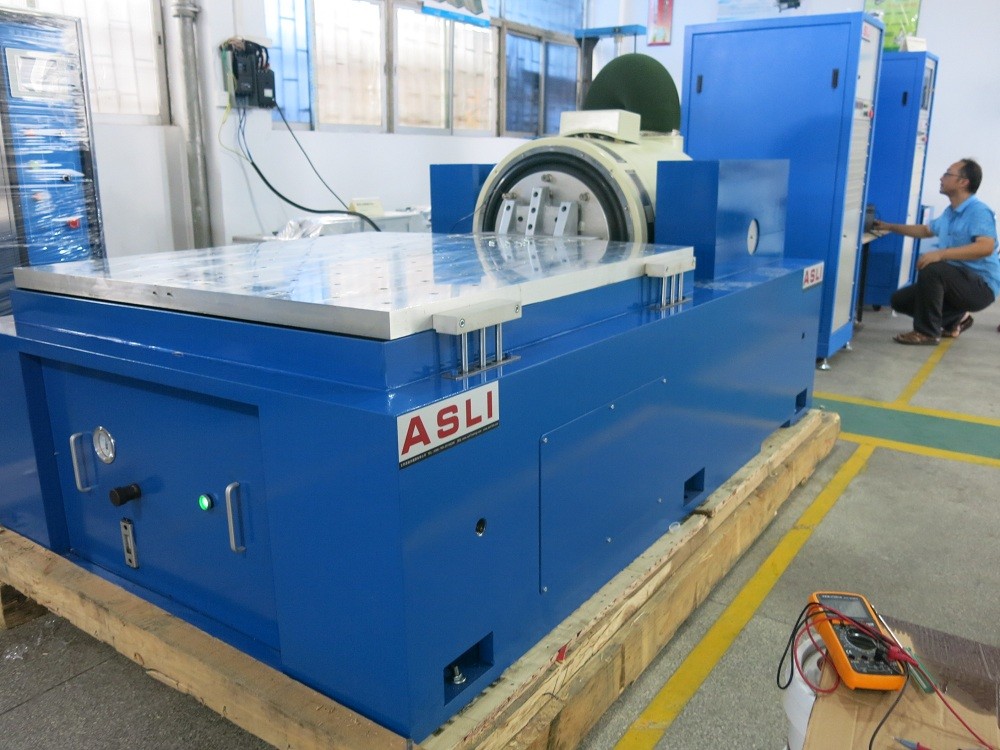

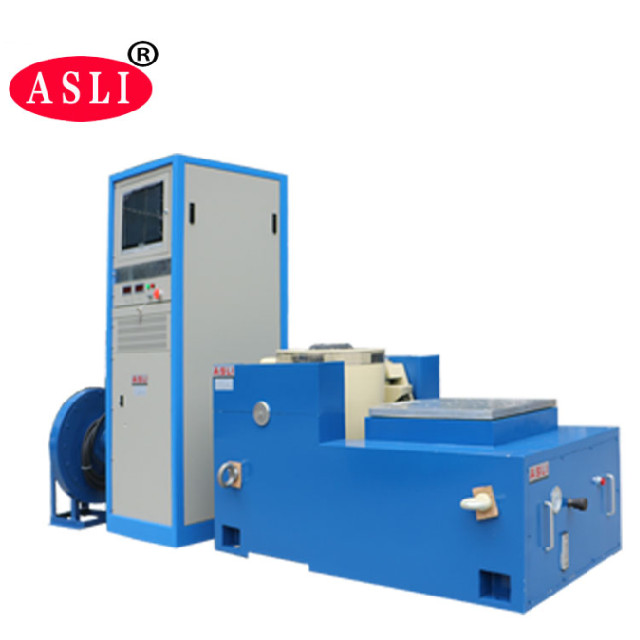

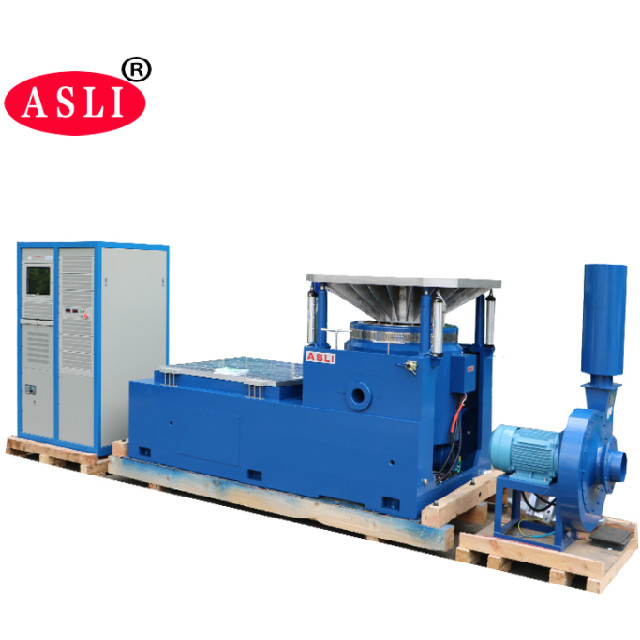

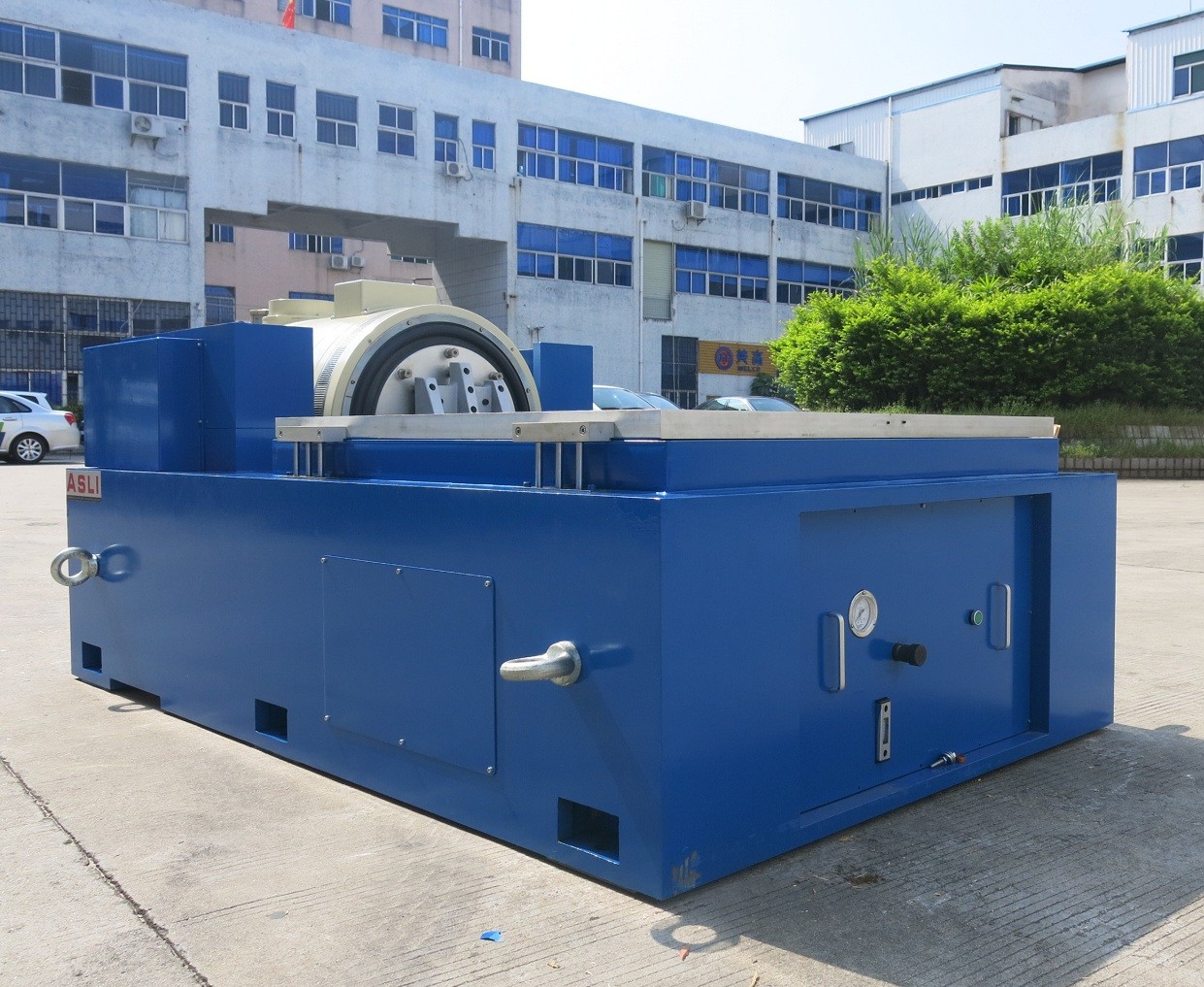

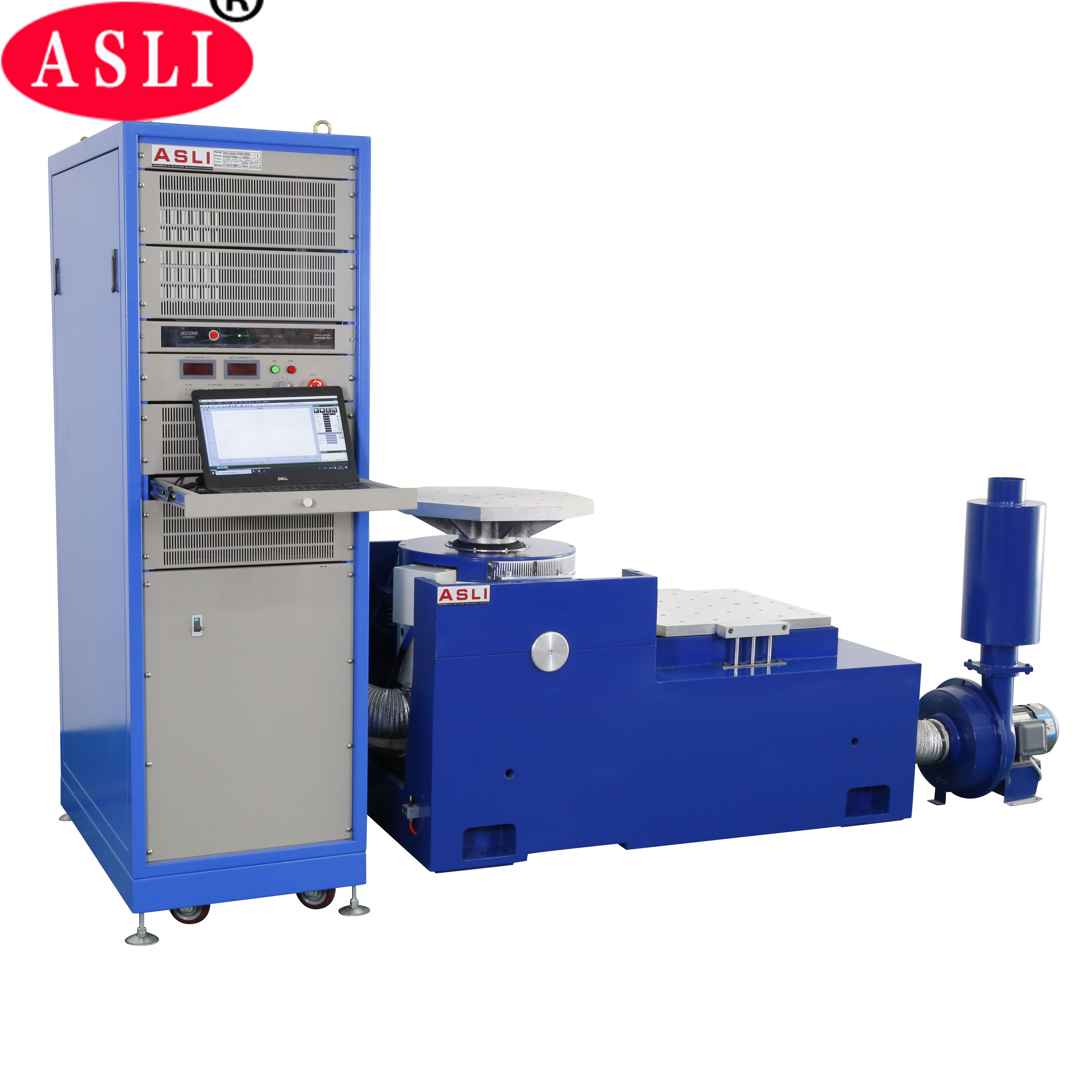

يستخدم نظام اختبار الاهتزاز بشكل أساسي في اختبار بيئة الاهتزاز والصدمات للمنتجات ، واختبار فحص الإجهاد البيئي ، واختبار الموثوقية.جهاز اختبار الاهتزاز الكهرومغناطيسي تمامًا وفقًا لمعيار تصميم الاختبار المتعلق بالبطارية ، والمحاكاة في ظل ظروف معينة لاختبار اهتزاز البطارية أو البطارية أو حزمة البطارية مثبتة على طاولة الاهتزاز ، وفقًا للتردد المحدد ، ووضع التسارع والإزاحة على طول يجب ألا يتسرب اهتزاز عينة البطارية لثلاثة اتجاهات متعامدة بشكل متبادل من البطاريات المقاسة ، ولا تفقد القلب ، ولا تنكسر ، ولا حريق وانفجار.اختبار الاهتزاز لنطاق التطبيق واسع للغاية ، من لوحة الدوائر والبطارية والطائرة والسفن والصواريخ والصواريخ والسيارات والأجهزة المنزلية وغيرها من المنتجات الصناعية.
معايير الاختبار
GB / T 31241-2014 المنتجات الإلكترونية المحمولة مع بطاريات ليثيوم أيون ومتطلبات سلامة البطارية
GB / T 18287-2013 مواصفات الهاتف الخلوي تستخدم بطارية ليثيوم أيون متطلبات ماس كهربائى خارجي
GB / T 8897.4-2008 Galvanic cell part 4 متطلبات الأمان لبطاريات الليثيوم أيون
YD / T 2344.1-2011 حزمة بطارية ليثيوم أيون فوسفات الحديد للاتصالات الجزء 1: بطارية متكاملة
GB / T 21966-2008 المتطلبات الأمنية لبطارية الليثيوم والبطارية أثناء النقل
MT / T 1051-2007 بطارية ليثيوم أيون تستخدم في مصباح عامل التعدين
YD 1268-2003 متطلبات الأمان وطرق اختبار بطارية الليثيوم والشاحن المستخدم في الهاتف المحمول
GB / T 19521.11-2005 حزمة بطارية ليثيوم أيون للبضائع الخطرة ميزات فحص معايير السلامة
YDB 032-2009 حزمة بطارية ليثيوم أيون من نوع النسخ الاحتياطي للاتصالات
UL 1642: 2012 المواصفة القياسية لبطاريات الليثيوم
UL 2054: 2012 البطاريات المنزلية والتجارية
UN38.3 (2012) الجزء 3: اقتراح لنقل البضائع الخطرة - اختبار ودليل قياسي
IEC62133-2012 متطلبات السلامة للبطارية ومجموعة البطاريات التي تحتوي على إلكتروليت قلوي أو حمضي
IEC 62281: 2004 متطلبات السلامة في نقل بطارية الليثيوم والبطارية
IEC 60086: 2007 الخلية الجلفانية الجزء 4 المتطلبات الأمنية لبطاريات الليثيوم أيون
GJB150وGJB360وGJB548وGJB1217وMIL-STD-810FوMIL-STD-883E إلخ.

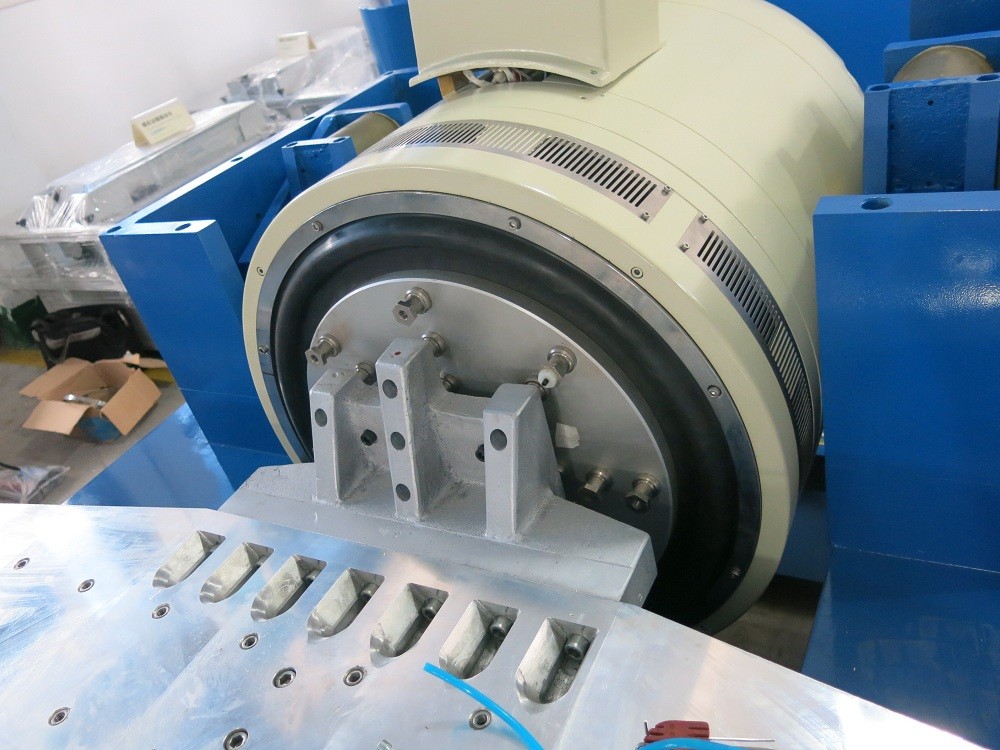

| معلمات مولد الاهتزاز الكهرومغناطيسي: | ||||
| أقصى قوة إثارة جيبية | 5000Kg.f الذروة | |||
| أكبر قوة اهتزاز عشوائي | 5000 كجم من r.ms | |||
| أكبر قوة اهتزاز صدمة | 10000Kg.f الذروة | |||
| نطاق الترددات | تيار مستمر ~ 4000 هرتز | |||
| أقصى إزاحة | 75 مم ص (قيمة من الذروة إلى الذروة) | |||
| السرعة القصوى | 1.8 م / ث | |||
| أقصى تسارع | 100 جم (980 م / ث 2) | |||
| تردد الرنين الأول | 3500 هرتز | |||
| اقصى حموله | 750 كجم | |||
| قطر الملف المتحرك (قطر ميسا العامل) | قطر 450 مم | |||
| جودة الملف المتحرك | 50 كجم | |||
| اقصى حموله | 750 كجم | |||
| ميسا من المسمار | 13 × M8 | |||
| تسرب التدفق المغناطيسي | <10 غاوس | |||
| البعد | 800 مم × 800 مم × 800 مم (آلة عمودية) | |||
| وزن | حوالي 1500 كجم | |||
| نظام المؤازرة | ||||
| دور | درجة الحرارة ، ضغط الهواء ، الإزاحة ، الجهد الزائد ، التيار الزائد ، إدخال الجهد المنخفض ، خطأ خارجي ، التحكم في مصدر الطاقة ، المنطق ، عدم وجود مدخلات متساوية. | |||
| تحكم الاهتزاز الرقمي | ||||
| تكوين الأجهزة | 2 إدخال قناة ، 1 إدخال قناة | |||
| كمبيوتر التحكم | أجهزة كمبيوتر Lenovo الأصلية ، شاشة بلورية سائلة (مع لوحة المفاتيح / الماوس البصري) | |||
| برمجة | العملية الصينية / الإنجليزية ، تحليل المجال الزمني ومجال التردد ، مصدر الإشارة ، تحليل تردد الاجتياح الجيبي ، إلخ. يمكن لـ WORD تلقائيًا إنشاء تقارير الاختبار والإشارات وعرض البيانات وتخزينها وإعداد معلمات الاختبار وتحليل الوظيفة. | |||
| نظام التشغيل | نظام التشغيل Windows 2000 / XP | |||
| مستشعر التسارع B&W |
مجال التردد: 1—2000 هرتز الحساسية: 50mv / g نطاق درجة الحرارة: -24 - 250 درجة مئوية |
|||
| المتطلبات الكهربائية | ||||
| مصدر كهربائي | 3 مراحل ، 380 فولت / 50 هرتز | |||
