ES-6 آلة اختبار الاهتزازات الاصطناعية والعشوائية للطيران والفضاء تلبي NASA-STD-7001A
تفاصيل المنتج
| قوة جيبية: | 60000 ن | سرعة: | 1.8 م / ث |
|---|---|---|---|
| النزوح: | 51 ملم | تكرار: | 3 ~ 3500 هرتز |
| تحميل: | 800 كجم | تسريع: | 100 جرام |
| حديد التسليح: | 450 ملم | معيار الاختبار: | ناسا- STD-7001A |
| طلب: | الفضاء الجوي | وظيفة: | جيبية وعشوائية |
| إبراز |
آلة اختبار الاهتزاز الجيبية,آلة اختبار الاهتزاز 3500HZ,نظام اهتزاز الاهتزاز NASA-STD-7001A |
||
وصف المنتج
تم تصميم آلة اختبار الاهتزاز الجيبي والعشوائي ES-6 لتلبية المتطلبات الصارمة لاختبارات الطيران والفضاء، وهي متوافقة تمامًا مع NASA-STD-7001A. تم تصميم نظام اختبار الاهتزاز هذا لتطبيقات الهزازات العمودية عالية التردد ويدعم مجموعة شاملة من معايير الاختبار الدولية.
- MIL-STD
- DIN
- ISO
- ASTM
- IEC
- ISTA
- NASA
- GB
- GJB
- JIS
- BS
تشتمل آلة اختبار الاهتزاز عالي التردد / نظام الهزاز العمودي، المصممة لمعايير اختبار IEC و ISTA و MIL-STD، على تقنيات متقدمة بما في ذلك هيكل الدائرة المغناطيسية المزدوجة، ودوائر الهيكل ذاتية التوليد، والدعم الهوائي، ومحامل الأسطوانة مع التوجيه الخطي، وعزل المحور. تمكن هذه الميزات من إجراء اختبارات اهتزاز جيبية كاملة على المحاور الثلاثة X و Y و Z، واختبارات اهتزاز عشوائي واسع النطاق، واختبارات نبضات نصف جيبية كلاسيكية وطيف استجابة الصدمات.
يستخدم هذا النظام على نطاق واسع في مجالات الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والأجهزة المنزلية.
| طراز النظام | 60,000 |
| نطاق التردد (هرتز) | 1,000 |
| القوة المقدرة — جيبي (نيوتن) | 3–2700 |
| القوة المقدرة — عشوائي (نيوتن) | 3–2700 |
| القوة المقدرة — صدمة (نيوتن) | 120,000 |
| الحد الأقصى للتسارع — جيبي (م/ث²) | 90 |
| الحد الأقصى للتسارع — عشوائي (م/ث² جذر متوسط مربع) | 90 |
| الحد الأقصى للتسارع — صدمة (م/ث²) | 2,000 |
| الحد الأقصى للسرعة — جيبي (م/ث) | 51 |
| الحد الأقصى للسرعة — صدمة (م/ث) | 51 |
| الحد الأقصى للإزاحة / السفر — مم (من الذروة إلى الذروة) | 1,000 |
| كتلة الملف المتحرك | 60 كجم |
| أبعاد الملف المتحرك | Ø 450 مم |
| حجم الطاولة العمودية | مخصص — يتم تحديده وفقًا لمتطلبات الاختبار |
| حجم الطاولة الأفقية | مخصص — يتم تحديده وفقًا لمتطلبات الاختبار |
| الحد الأقصى للحمل | 800 كجم |
| طراز |
مقدر جيبي قوة (نيوتن) |
مقدر عشوائي قوة (نيوتن) |
تردد نطاق (هرتز) |
مقدر تسارع (م/ث²) |
مقدر سرعة (م/ث) |
مقدر معيار اختبار الاهتزاز المطلوب (من الذروة إلى الذروة) مم |
الحد الأقصى. تحميل (كجم) |
متحرك ملف (كجم) |
أبعاد الملف المتحرك (مم) ES-6 |
|---|---|---|---|---|---|---|---|---|---|
| 6,000 | 3–3500 | 3–3500 | 1,000 | 90 | 51 | 180 | 6.5 | Φ230 | ES-10 |
| 6,000 | 3–3500 | 3–3500 | 1,000 | 90 | 51 | 1,000 | 12 | Φ230 | ES-10 |
| 10,000 | 3–3000 | 3–3000 | 1,000 | 90 | 51 | 1,000 | 14 | Φ240 | ES-20 |
| 20,000 | 3–3000 | 3–3000 | 1,000 | 90 | 51 | 1,000 | 30 | Φ320 | ES-30 |
| 30,000 | 3–2800 | 3–2800 | 1,000 | 90 | 51 | 1,000 | 40 | Φ450 | الميزات الرئيسية للتصميم |
| 40,000 | 3–2800 | 3–2800 | 1,000 | 90 | 51 | 1,000 | 50 | Φ450 | الميزات الرئيسية للتصميم |
| 50,000 | 3–2700 | 3–2700 | 1,000 | 90 | 51 | 1,000 | 60 | Φ450 | الميزات الرئيسية للتصميم |
| 60,000 | 3–2700 | 3–2700 | 1,000 | 90 | 51 | 1,000 | 60 | Φ450 | الميزات الرئيسية للتصميم |
| 100,000 | 3–2500 | 3–2500 | 1,000 | 90 | 51 | 1,000 | 90 | Φ450 | الميزات الرئيسية للتصميم |
- تصميم دائرة مغناطيسية مزدوجة مع تسرب مغناطيسي منخفض، مما يضمن هيكلًا مدمجًا وعقلانيًا.
- محامل أسطوانية لقضيب التأرجح مع صلابة مركبة مستقيمة وموجهة للاستيراد، توفر قدرة ممتازة على الأحمال اللامركزية.
- أساس عزل المحور مخصص للاستخدام الهرموني، مما يتيح تركيبًا متحركًا مريحًا.
- يضمن نظام الحركة المتقدم الموثوقية العالية للدائرة الديناميكية.
- تصميم مجاري هواء جديد يعزز تأثير التبريد.
- الصلابة الساكنة والصلابة الديناميكية لبالون صغير محمل يرفع قدرة تحمل طاولة الاهتزاز ويحسن الأداء منخفض التردد.

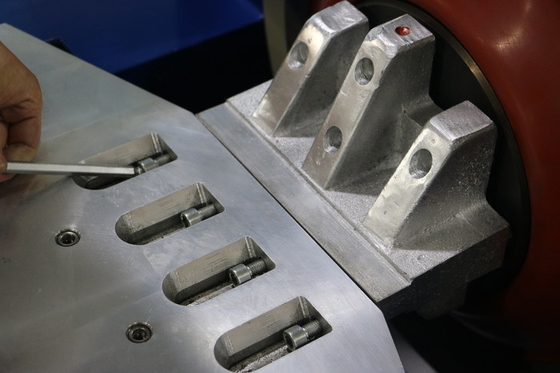

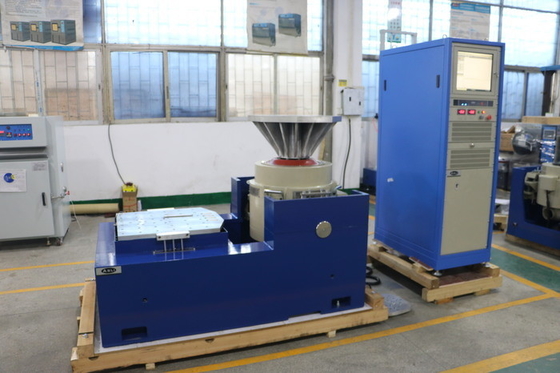

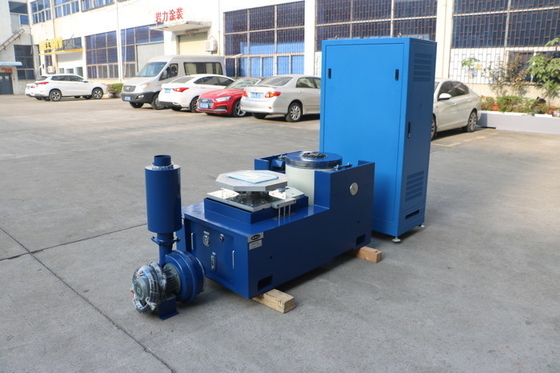

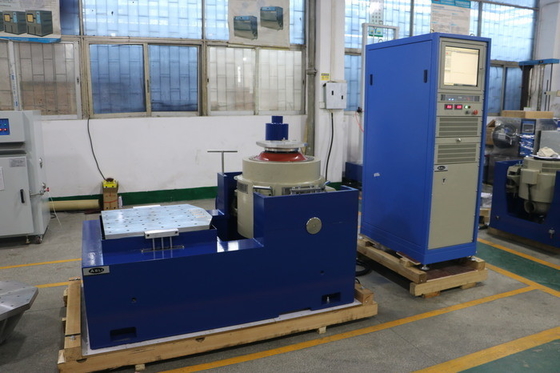

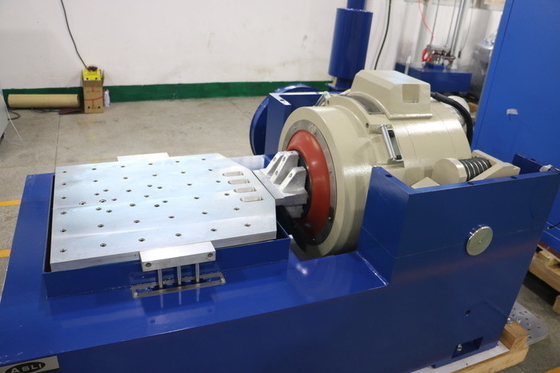

- معرض المنتجات
س1: ما هو الهزاز الكهروديناميكي للاهتزاز؟
ج: الهزاز الكهروديناميكي للاهتزاز هو نظام اختبار يستخدم لمحاكاة ظروف الاهتزاز التي قد تتعرض لها المنتجات أثناء النقل أو التشغيل أو الخدمة. يستخدم على نطاق واسع في اختبارات الموثوقية والمتانة والتأهيل.
س2: ما هي المنتجات التي يمكن اختبارها؟
ج: يمكن استخدامه للمكونات الإلكترونية، وقطع غيار السيارات، والبطاريات، ومكونات الطيران والفضاء، والمنتجات الكهربائية، والتعبئة والتغليف، ومعدات الاتصالات، وغيرها من المنتجات التي تتطلب اختبار الاهتزاز.
س3: ما هي اختبارات الاهتزاز التي يمكن للهزاز إجراؤها؟
ج: اعتمادًا على تكوين النظام، يمكنه إجراء اهتزاز جيبي، واهتزاز عشوائي، واختبار صدمات، وبحث عن الرنين، ومسح التردد، واختبارات اهتزاز قابلة للبرمجة أخرى.
س4: ما هو الحد الأقصى لتردد الاختبار؟
ج: يعتمد الحد الأقصى للتردد على الطراز والتكوين. تتوفر نماذج هزازات مختلفة لمتطلبات تردد مختلفة. يرجى تقديم نطاق التردد المطلوب حتى نتمكن من التوصية بنموذج مناسب.
س5: كيف أختار طراز الهزاز الصحيح؟
ج: العوامل الرئيسية تشمل:
الوزن الأقصى للعينة
- أبعاد العينة
- اتجاه الاهتزاز المطلوب
- نطاق التردد
- الحد الأقصى للتسارع
- الإزاحة
- معيار اختبار الاهتزاز المطلوب
- بناءً على هذه المعلمات، يمكننا التوصية بنظام هزاز مناسب.
س6: هل يمكن للهزاز إجراء اهتزاز عمودي وأفقي؟
ج: نعم. اعتمادًا على التكوين، يمكن توفير النظام مع إعداد اختبار عمودي، أو إعداد اختبار أفقي، أو كليهما.
س7: هل يمكنه إجراء اختبار اهتزاز عشوائي؟
ج: نعم. يمكن تكوين وحدة تحكم اهتزاز مناسبة لاختبار الاهتزاز العشوائي، بما في ذلك ملفات تعريف الاختبار المستندة إلى PSD.
س8: هل يمكنه إجراء اختبار صدمات؟
ج: نعم، بشرط أن يتمتع نظام الهزاز المختار بقوة وإزاحة وتسارع كافيين لملف تعريف الصدمة المطلوب.
يوفر الهزاز الكهروديناميكي للاهتزاز العديد من المزايا لاختبارات الاهتزاز عالية التردد:
نطاق تردد واسع: مناسب لاختبارات الاهتزاز منخفضة وعالية التردد، خاصة للمكونات الإلكترونية والسيارات.
- دقة تحكم عالية: يمكن التحكم بدقة في التردد والتسارع والإزاحة والسرعة ومدة الاختبار.
- استجابة سريعة: يستجيب نظام القيادة الكهروديناميكي بسرعة لإشارات التحكم، مما يجعله مناسبًا لاختبارات الاهتزاز المتدرجة.
- خرج اهتزاز مستقر: يساعد التحكم في الحلقة المغلقة في الحفاظ على مستويات اهتزاز مستقرة طوال الاختبار.
- اختبار قابل للبرمجة: يمكن برمجة معلمات الاختبار مثل نطاق التردد ومعدل المسح والتسارع وعدد الدورات تلقائيًا.
- مناسب للاختبارات عالية التردد: مناسب بشكل خاص لـ PCB/PCBA، وإلكترونيات السيارات، وأجهزة الاستشعار، والموصلات، والبطاريات، والمكونات الإلكترونية الأخرى.
- أتمتة عالية: يمكن حفظ برامج الاختبار وتنفيذها تلقائيًا، مما يحسن كفاءة الاختبار وقابليته للتكرار.
أبرز المنتجات
آلة اختبار الاهتزاز الجيبية والعشوائية ES-6 تتوافق مع NASA-STD-7001A للفضاء. قوة 60000 نيوتن، 3-3500 هرتز، حمولة 800 كجم، إزاحة 51 مم. دائرة مغناطيسية مزدوجة، موثوقية عالية، جداول مخصصة. مثالية لاختبارات الدفاع والطيران.
