جدول المزج الكهرومغناطيسي لاختبار الاهتزاز للخلايا والبطاريات SAE J2464
تقييم قوة النظام
أنظمة الاهتزاز لديها مقاييس قوة الخروج عادة ما يتم التعبير عنها من حيث:
قوة الجانب: جنيه (ك.ن) pk
القوة العشوائية: جنيه (ك.ن) rms
قوة الصدمة: رطل (ك.ن) pk
يفترض تصنيف القوة العشوائي المذكور شكل طيف معين (عادة مسطح) على نطاق تردد معين (عادة 5 هرتز 2,000 هرتز) ومجموعة حمولة ضئيلة معينة على المزلق.إذا كانت هذه الظروف مختلفة عن متطلبات الاختبار الخاصة بك، قد يكون من الضروري حساب جديد لقوة القوة الفعالة العشوائية. توفر هذه القوى القوة الخارجة نقطة انطلاق لمعلم القوة (F) في F = M * A * 1.3

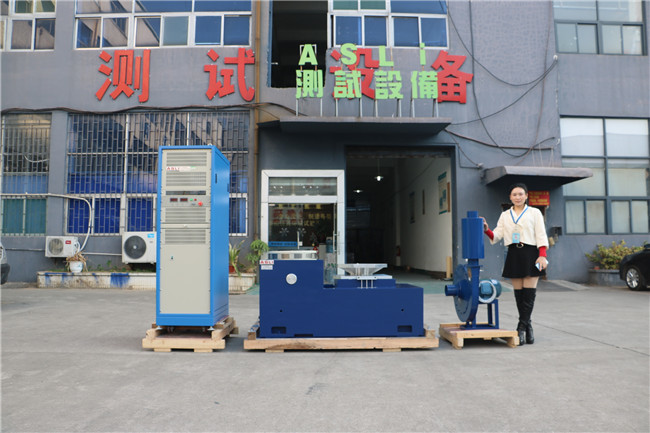

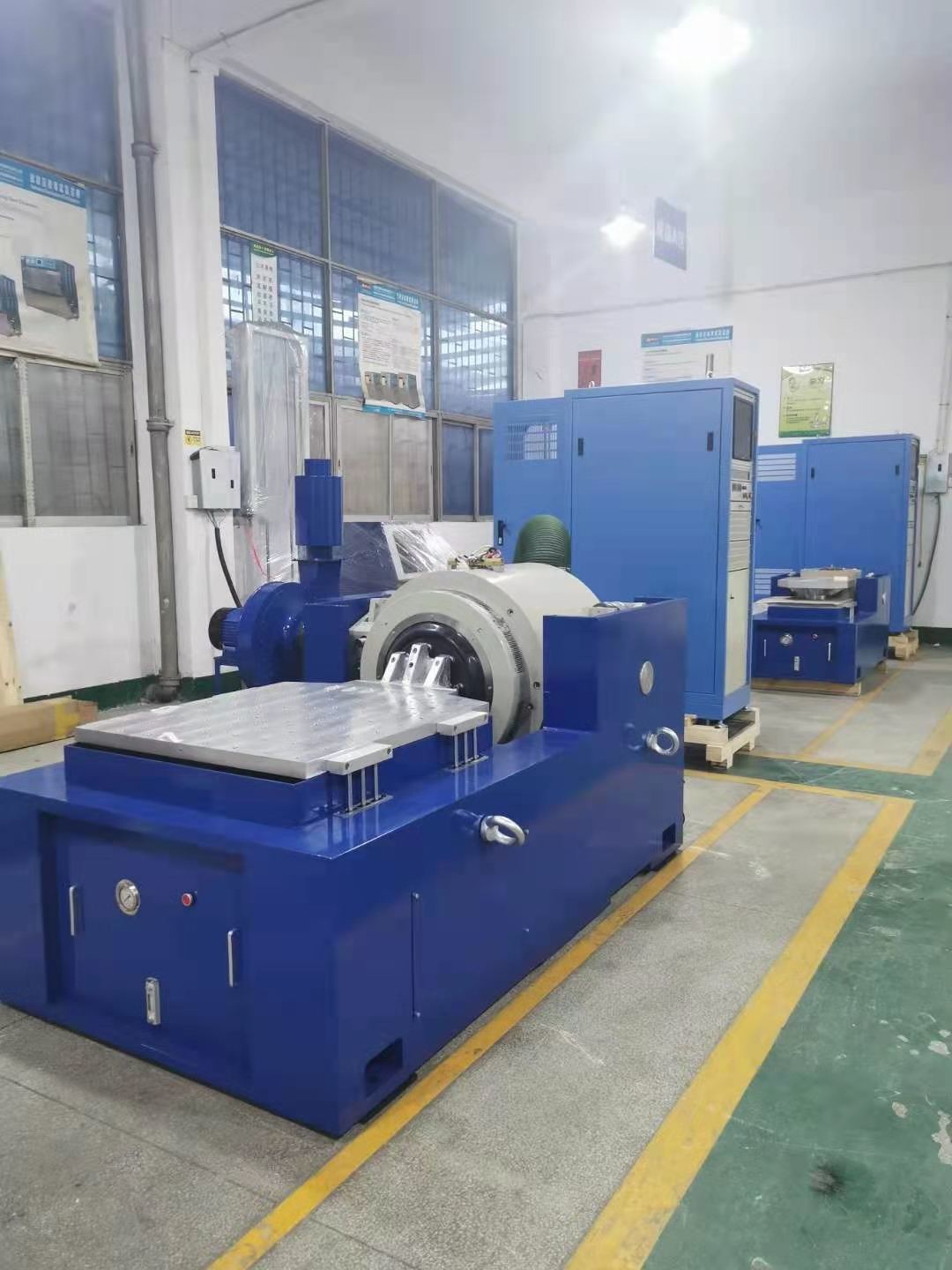

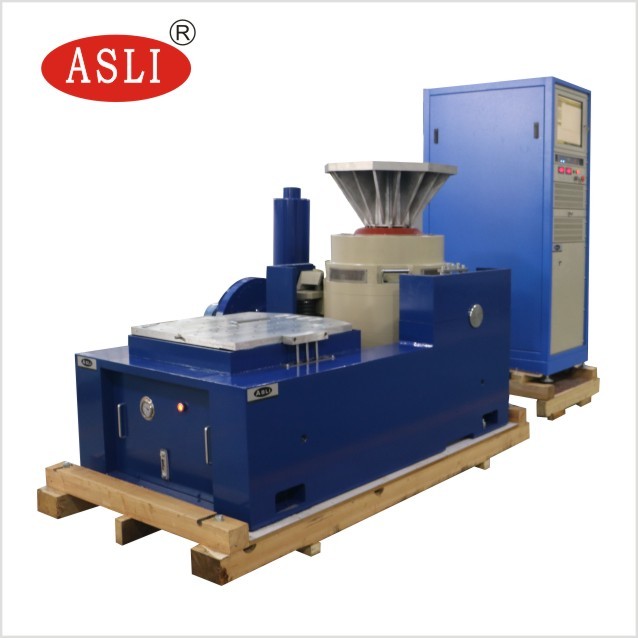

تكوين نظام الاختبار

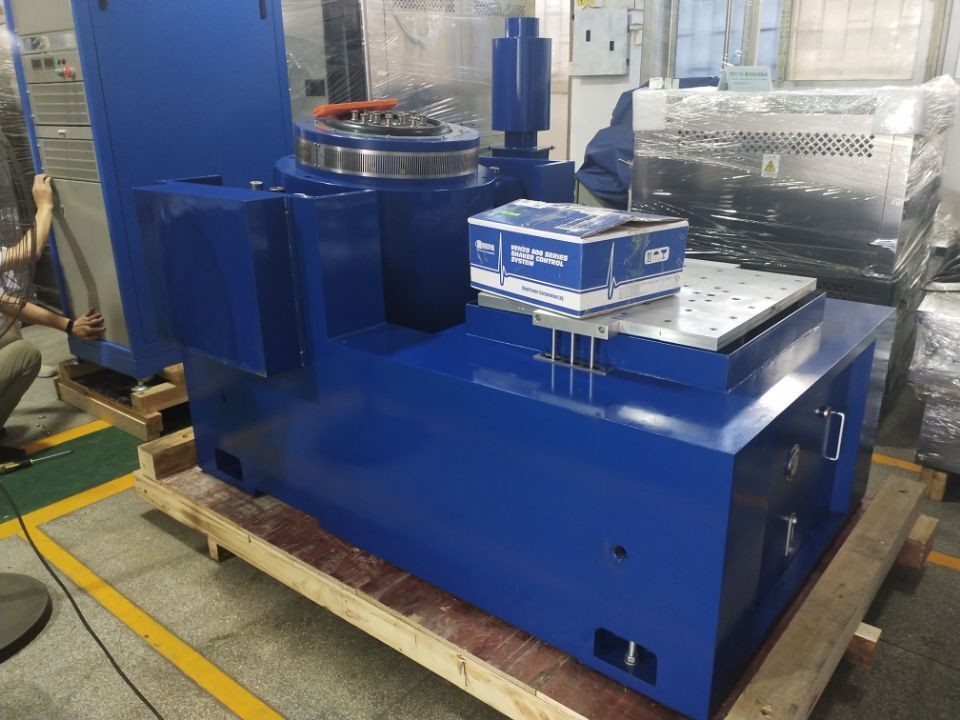

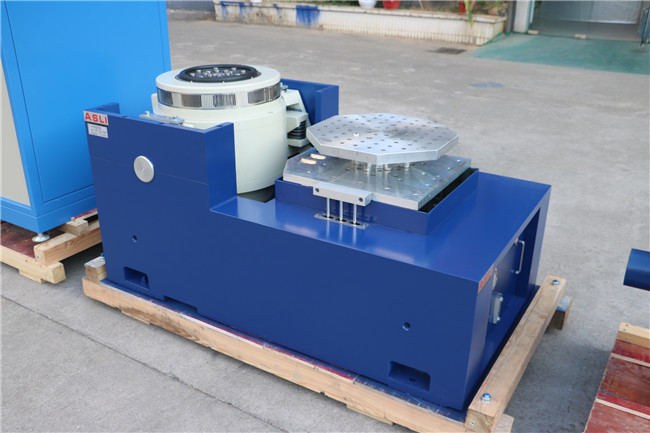

1مولد الاهتزاز الأفقي من قطعة واحدة

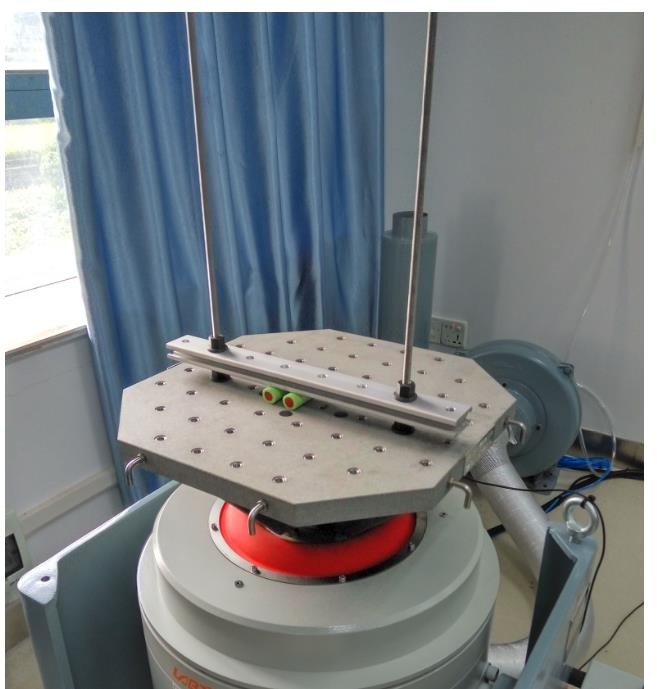

2جدول التوسع الرأسي
3مروحة تبريد مع صمّاع
4مكبر طاقة التبديل الرقمي
5أداة قياس تحكم الاهتزاز متعددة الوظائف
المواصفات
| الاسم | بطارية السيارات EN50604 IEC62133 UN38.3 مقعد اختبار الاهتزاز لاختبار المختبر | ||||||||
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة المسموح بها ((m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | مقاس الملف المتحرك (ملم) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
إذا كنت بحاجة إلى مزيد من المعلومات حول الجدول الهزاز الكهروديناميكي لاختبار الاهتزاز من الخلايا والبطاريات SAE J2464، يرجى الشعور بالحرية في إرسال استفساراتك.
