معدات اختبار الاهتزاز ES-6.pdf

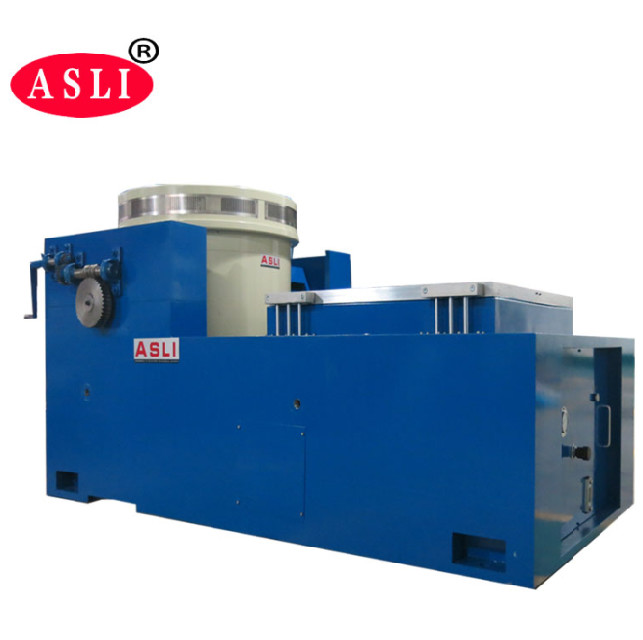

شاكر الاهتزاز الكهروديناميكي لاختبار الاجتياح الجيبي والصدمات نصف الجيبية واختبار الاهتزاز العشوائي

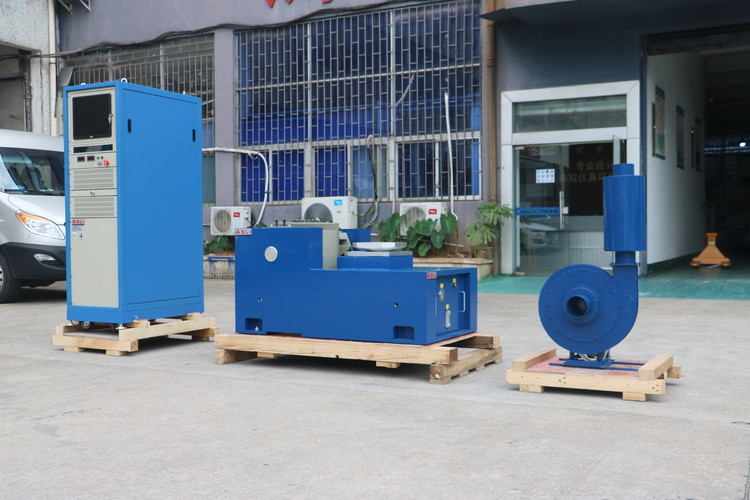

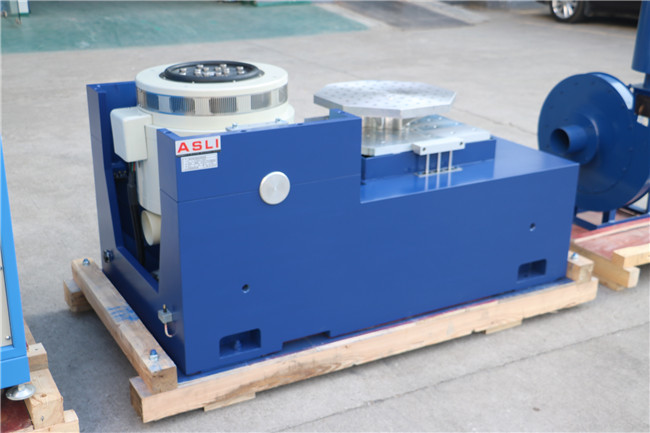

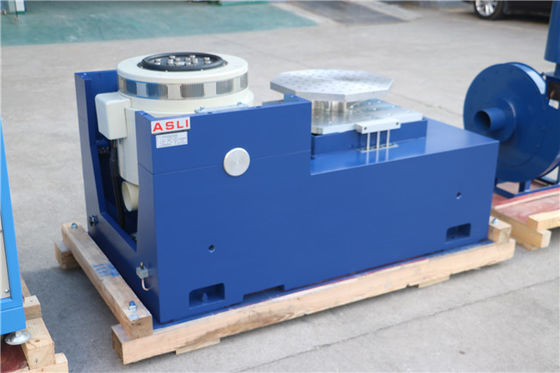

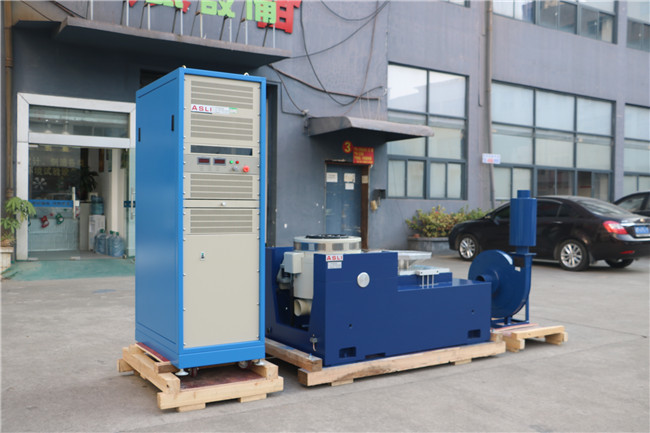

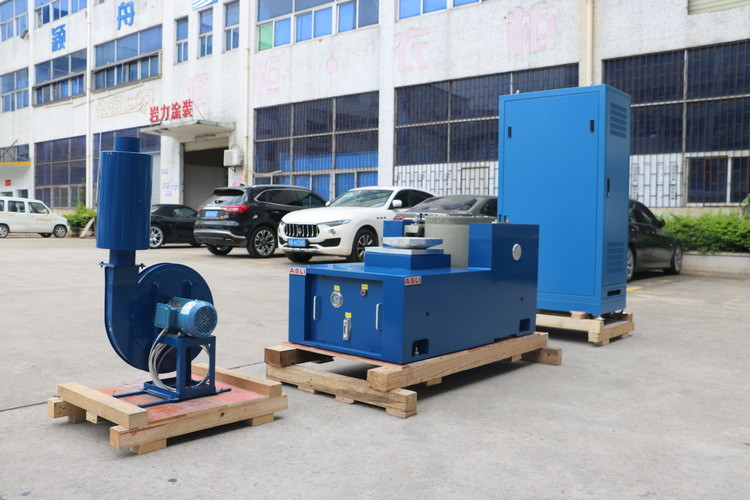

تكوين طاولة الاهتزاز:
نطاق تردد التحكم في اهتزاز الهزاز من DC حتى 3 kهرتز وهي مناسبة لاختبارات الصدمات عالية التسارع وكذلك للاختبار مع الإثارات الجيبية والعشوائية والعابرة.

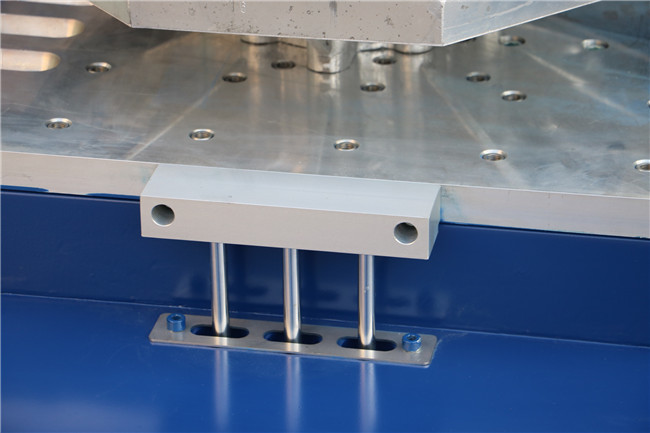

دروع قابلة للتبديل وخفيفة الوزن - زيادة القدرة على التكيف اقتصاديًا ، حيث يمكن تزويد نفس شاكر بأجهزة مختلفة لضبط سطح التركيب وفقًا لحجم الجهاز قيد الاختبار.
تطبيق
اعتمد شاكر الاهتزاز عالي التردد على "هيكل الدائرة المغناطيسية المزدوجة" ، و "دوائر عمل الهيكل العظمي المولدة ذاتيًا" ، و "الدعم المحمول بالهواء" و "محامل الأسطوانة والتوجيه الخطي" ، و "عزل مرتكز الدوران" ، يمكن إكمال التكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة. في X ، Y ، Z اختبار الاهتزاز الجيبي ثلاثي المحاور واختبارات الاهتزاز العشوائي للنطاق العريض ، على أن يتم إكمالها عن طريق اختبار النبضة الكلاسيكية (نصف الجيب) واختبار طيف الاستجابة للصدمات.تستخدم على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات والأجهزة المنزلية وغيرها من المجالات.
(1) القوة المقدرة: شرط شرط 6000N ؛قوة عشوائية 6000N ؛قوة الصدمة 12000N ؛
(2) نطاق التردد: 5 هرتز إلى 3500 هرتز ، تردد ثابت ، اكتساح ذهابًا وإيابًا ، جيبي ، عشوائي ، صدمة
(3) وضع تردد الاجتياح: تردد خطي ، لوغاريتمي ، مسح ذهابًا وإيابًا ، تردد ثابت
(4) أوقات تردد المسح: من 1 إلى 32767
(5) وقت تردد الاجتياح: تردد ثابت / فردي 1-3600 دقيقة ، يمكن عرض منحنيات تردد الاجتياح.
(6) ماكس.تسارع 1000 م / ث2(غير تحميل)
(7) أقصى تحميل 180 كجم
(8) ماكس.الإزاحة: 25 مم ص (بدون تحميل) ، ذروة مزدوجة
(9) تأثير النزوح: 25 ملم
(10) وزن الملف المتحرك: 6.5 كجم
(11) اتجاهات الاهتزاز: عمودي
(12) موجة الاهتزاز: جيبية ، عشوائية ، صدمة
(13) قطر الملف المتحرك: Φ230 ملم
(14) أبعاد نظام الاهتزاز (مم): W850xH750xD550mm
(15) وزن نظام الاهتزاز: 590 كجم
2-2 تفاصيل مكونات الاهتزاز
(1) مولد الاهتزاز 1 مجموعة
(2) وحدة تحكم الاهتزاز 1 مجموعة
(3) مجموعة غرفة اتصال الاتصالات 1
(4) مجموعة DA-6 لمضخم الطاقة 1
(5) قوة الإثارة 1 جهاز كمبيوتر
(7) برنامج التشغيل 1 مجموعة
(8) نظام التبريد 1 مجموعة
(9) الكمبيوتر الصناعي 1 مجموعة
المعايير الفنية:
| اسم | التعبئة جدول الاهتزاز / اختبار الجدول الاهتزاز لقطع غيار السيارات | ||||||||
| نموذج | قوة الجيب المقدرة (N) | تصنيف القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المقدر (م / ث 2) | السرعة المقدرة (م / ث) | الإزاحة المقدرة (pp) مم | الأعلى.تحميل (كجم) | لفائف متحركة (كلغ) | أبعاد الملف المتحرك (مم) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
