معدات اختبار الاهتزاز ES-20.pdf

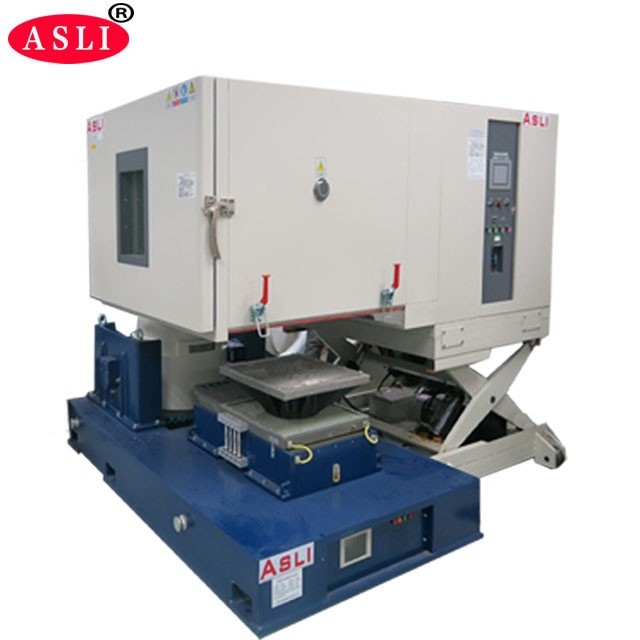

درجة الحرارة الرطوبة مجتمعة نظام اهتزاز الاهتزاز الكهروديناميكي للإلكترونيات ثنائي الفينيل متعدد الكلور
يستخدم المولد الرأسي والأفقي ذو التردد العالي للاهتزاز الكهرومغناطيسي لثنائي الفينيل متعدد الكلور لتقييم الترددات الرنانة لتصميمات المنتجات والحزم ومحاكاة الاهتزاز العشوائي الذي يحدث في التوزيع أو بيئة الاستخدام.يمكن للآلة سهلة الاستخدام إجراء مجموعة واسعة من اختبارات الاهتزاز وفقًا للمواصفات الحكومية والصناعية والشركات.
1. هيكل مشترك من غرفة الاختبار ونظام التبريد يتميز بتصميم مدمج وأنيق.وحدة تحكم مستقلة
2. لجعلها مريحة للعملية.وحدة ضاغط التبريد الأصلية وملحقاتها الرئيسية المستوردة من الخارج
3. جهاز تحكم بشاشة لمس ملونة LCD مستورد قادر على التحكم بالسيارة في برامج درجة الحرارة والرطوبة.
4. مع واجهة R232 للاتصالات.لتلبية متطلبات العميل الفريدة ، يمكن للمستخدمين الاختيار من بين نماذج مختلفة من منضدة اختبار الاهتزاز لضمان ذلك بالإضافة إلى التبريد الجيد
5. نظام ختم الحرارة والهواء ، هذا المنضدة الاهتزازية سوف تتميز أيضا بالتأثير الملحوظ للاهتزاز الميكانيكي
معدات اختبار الموثوقية ، اهتزاز الصدمة
المعايير الفنية:
| نموذج | THV-408 (أ ~ ف) |
| البعد الداخلي | W600 × H850 × D800 (مم) |
| البعد الخارجي | W850 × H1950 × D2100 (مم) |
| نطاق درجة حرارة | درجة حرارة منخفضة: (A: 25 درجة مئوية ؛ B: 0 درجة مئوية ؛ C: -20 درجة مئوية ؛ D: -40 درجة مئوية ؛ E: -60 درجة مئوية ؛ F: -70 درجة مئوية) ارتفاع درجة الحرارة: 100 درجة مئوية (150 درجة مئوية) |
| نطاق الرطوبة | 20٪ ~ 98٪ RH (10٪ -98٪ RH / 5٪ -98٪ RH هي حالة اختيارية خاصة ، تحتاج إلى مزيل الرطوبة) |
|
الدقة التحليلية / توزيع درجة الحرارة و رطوبة |
0.1 درجة مئوية ؛0.1٪ RH / ± 2.0 درجة مئوية ؛± 3.0٪ ر |
|
دقة التحكم من درجة الحرارة والرطوبة |
± 0.5 درجة مئوية ؛± 2.5٪ ر |
|
درجة حرارة نهوض السقوط معدل السرعة |
ارتفاع درجة الحرارة تقريبا.0.1 ~ 3.0 درجة مئوية / دقيقة / انخفاض درجة الحرارة تقريبًا.0.1 ~ 1.5 درجة مئوية / دقيقة ؛ (الحد الأدنى لمعدل سرعة الهبوط 1.5 درجة مئوية / دقيقة هو شرط اختياري خاص) |
|
داخلي و المواد الخارجية |
مادة الصندوق الداخلي هي الفولاذ المقاوم للصدأ SUS 304 # ، الصندوق الخارجي من الفولاذ المقاوم للصدأ أو شاهد الفولاذ المدلفن على البارد بطلاء مطلي. |
| مادة العزل | مقاومة لدرجات الحرارة العالية ، الكثافة العالية ، فورمات الكلور ، مواد عزل رغوة الإيثيل الأسيتيوم |
| نظام التبريد | تبريد بالرياح أو تبريد بالماء / ضاغط أحادي القطعة (-40 درجة مئوية ، ضاغط مزدوج الجزء -70 درجة مئوية) |
| أجهزة الحماية |
مفتاح خالي من الصمامات ، مفتاح حماية من التحميل الزائد للضاغط ، سائل تبريد عالي ومنخفض مفتاح الحماية ، مفتاح الحماية من الرطوبة الزائدة ودرجة الحرارة الزائدة ، الصمامات ، نظام التحذير من الأعطال ، حماية تحذير تخزين المياه القصيرة |
| الملحقات الاختيارية | باب داخلي مع فتحة تشغيل (اختياري) ، مسجل (اختياري) ، منقي المياه ، مزيل الرطوبة |
|
اهتزاز معدات اختبار |
اختر منضدة اختبار الاهتزاز المناسبة وفقًا لحالة اختبار العميل والمعلمات الفنية من فضلك خذ الديناميكا الكهربائية |
| قوة | AC380V 3 عبارة 5 خطوط ، 50/60 هرتز |
| اسم | التعبئة جدول الاهتزاز / اختبار الجدول الاهتزاز لقطع غيار السيارات | ||||||||
| نموذج | قوة الجيب المقدرة (N) | تصنيف القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المقدر (م / ث 2) | السرعة المقدرة (م / ث) | الإزاحة المقدرة (pp) مم | الأعلى.تحميل (كجم) | لفائف متحركة (كلغ) | أبعاد الملف المتحرك (مم) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
إذا كنت بحاجة إلى مزيد من المعلومات حول نظام اهتزاز الاهتزاز الكهروديناميكي المدمج في درجة الحرارة والرطوبة للإلكترونيات ثنائي الفينيل متعدد الكلور ، فلا تتردد في الاتصال بي.
