نظام اختبار الاهتزاز عالي التردد
Product Details
| طلب: | المواد وقطع غيار السيارات والتعبئة والمنتجات المنزلية | الجهد االكهربى: | 380 فولت |
|---|---|---|---|
| خدمة ما بعد البيع المقدمة: | الدعم الفني بالفيديو، الدعم عبر الإنترنت، المهندسين المتاحين لخدمة الآلات في الخارج، خدمة الصيانة وا | ضمان: | 1 سنة |
| الصناعات المعمول بها: | الصناعة العسكرية، المدنية، الأجهزة الإلكترونية، السيارات، قطع الغيار، الإلكترونيات، الطيران | اسم المنتج: | نظام اختبار الاهتزاز |
| قوة شاكر: | 10 كيلو نيوتن | مناسبة ل: | الحد الأقصى لتحميل عناصر الاختبار 100 كجم |
| نطاق التردد: | 3 ~ 3500 هرتز | النزوح: | 51 ملم |
| إبراز |
معدات اختبار طاولة الاهتزاز 60KN,معدات اختبار طاولة الاهتزاز CE 3000Hz,جدول الاهتزاز العشوائي 60KN |
||
Product Description
مسح الجانب الصدغي / استمرار الجانب الصدغي / انفجار الجانب الصدغي / عشوائي / الجانب على عشوائي جميع أنواع نظام اختبار الاهتزاز عالية التردد
رابط الكتيب مجاني للتحميل هنا
معدل الاهتزاز عالي التردد ES-30.pdf
بالنسبة لنظام اختبار الاهتزاز، يرجى التحضير لأسفل وإرسال استفسار الخاص بك، وسوف تساعدنا لتوصية لكم نموذج مناسب
وصف العينة
كتلة اختبار العينة
أبعاد العينة
ملف الاختبار إذا كان متاحاً
السرعة القصوى للاختبار
اختبار اتجاه X،Y،Z أو اختبار اتجاه Z فقط
مواصفات النموذج في العرض
| مواصفات النظام | |||
| نموذج النظام: | ES-10 | ||
| نطاق التردد: | 3~3500 | ||
| القوة المسجلة | الجانب الأبيض | 10000 | |
| عشوائي N | 20000 | ||
| الصدمة N | 20000 | ||
| الحد الأقصى لـ (أكس. | الصين (m/s2) | 1000 | |
| عشوائي (m/s2 rms) | 1000 | ||
| الصدمة ((m/s2) | 2000 | ||
| أقصى درجة | الصين (m/s2) | 1.8 | |
| الصدمة ((m/s2) | 1.8 | ||
| الحد الأقصى للضغط | الحد الأقصى للسفر ملم (ب-ب) |
51 | |
| الملفات المتحركة | 12 كجم | ||
| أبعاد الملف المتحرك | 240ملم | ||
| الحمل الأقصى: | 270 كجم | ||
الاختيارات الأخرى المتاحة لمتحركات الاهتزاز
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
النزوح الاسمي (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
مثال الاهتزاز لاختبار عشوائي
الخصائص:
1هيكل ديناميكي دائري مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
2دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3محامل الدوار المتحركة مستقيمة وموجهة نحو الاستيراد مركبة جسم صلابة التوجه، قدرة الحمل الغريبة.
4. أساس العزل Trunnion مخصص لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5التكنولوجيا المتقدمة تتحرك حول النظام لضمان الدورة الديناميكية من الموثوقية العالية.
6تصميم قناة جديدة وتعزيز تأثير التبريد.
7- الصلابة الساكنة، الصلابة الديناميكية من تحمل البالون الصغير، زيادة قدرة طاولة الاهتزاز، وتحسين أداء منخفضة التردد.
المعلمات التقنية للجدول الأفقي لاهتزازات (اختبار المحور X،Y)

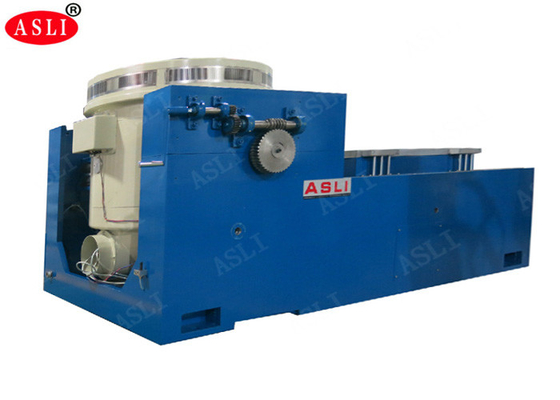

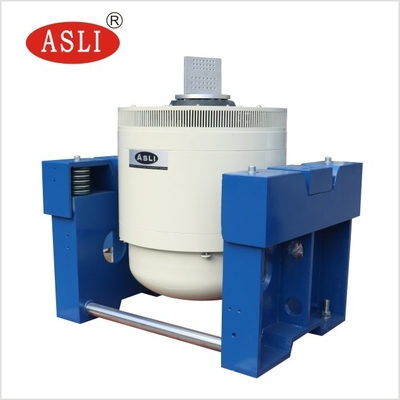

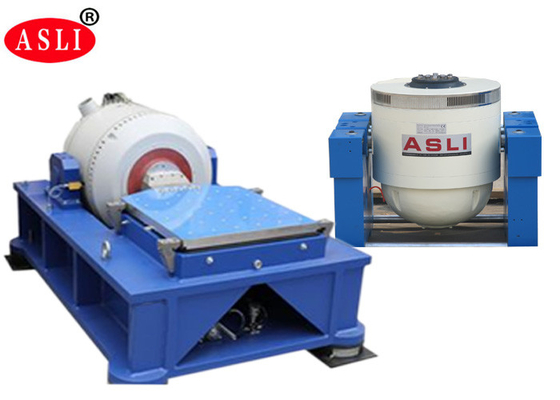

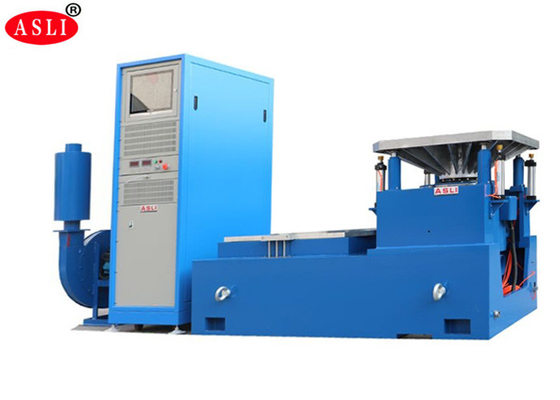

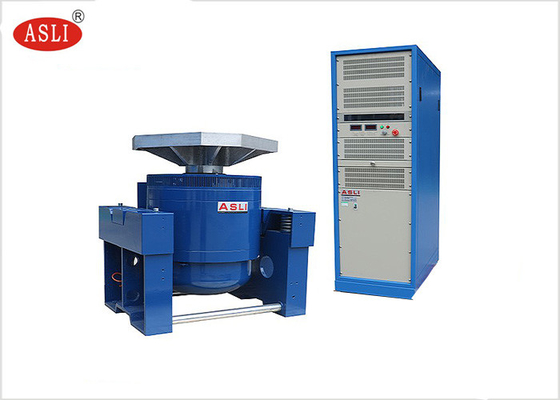

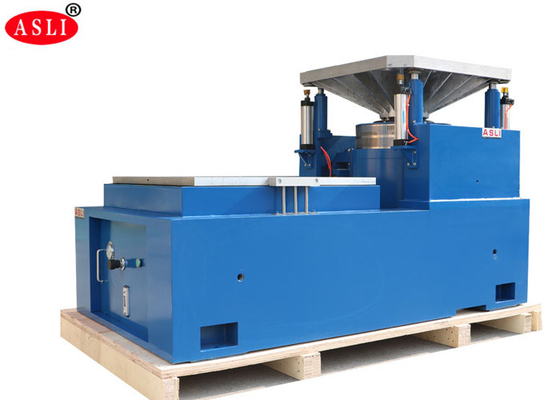

الصور للإشارة:
المزيد من المراجع:
مرحباً بالاتصال بنا
