التطبيق

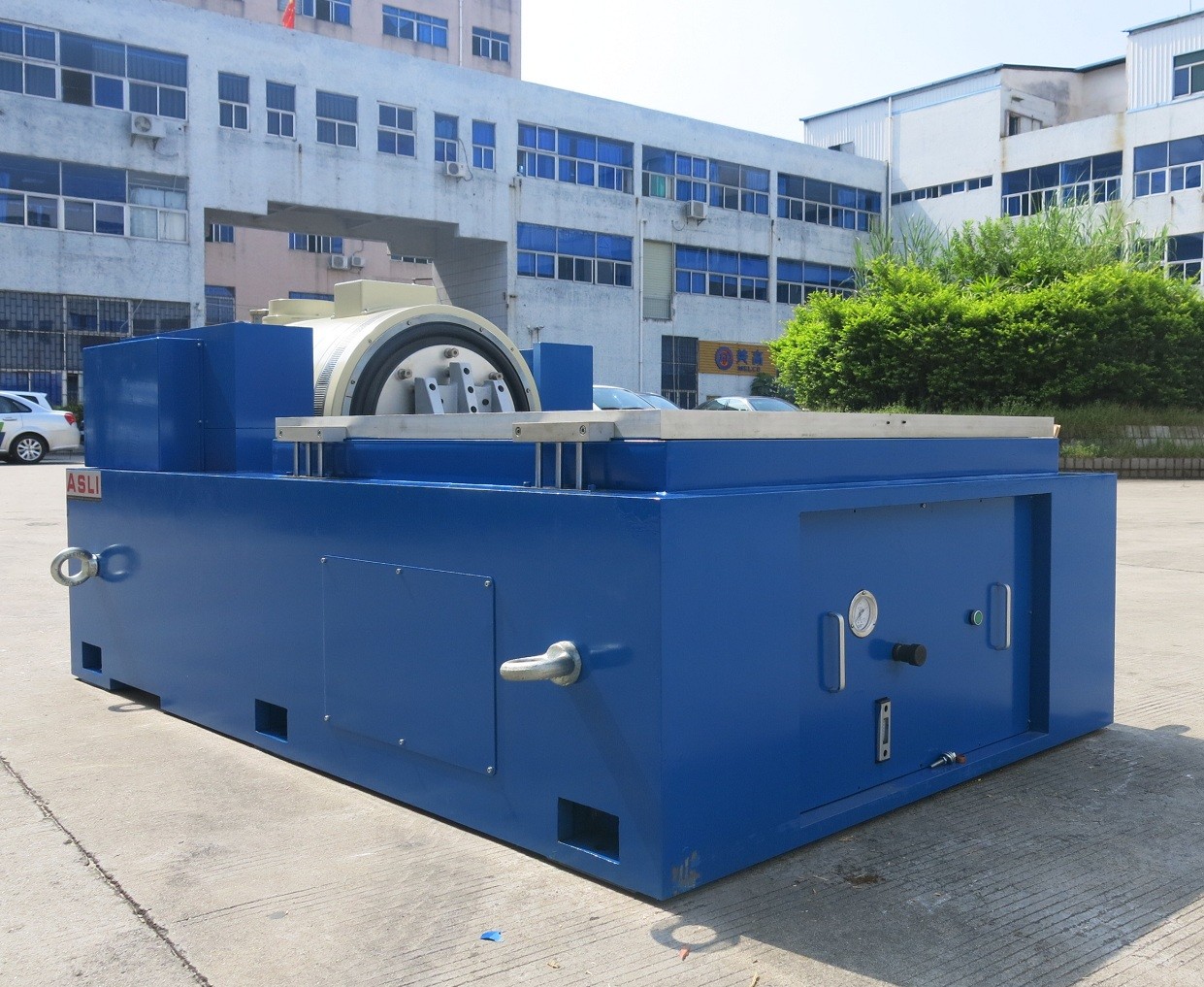

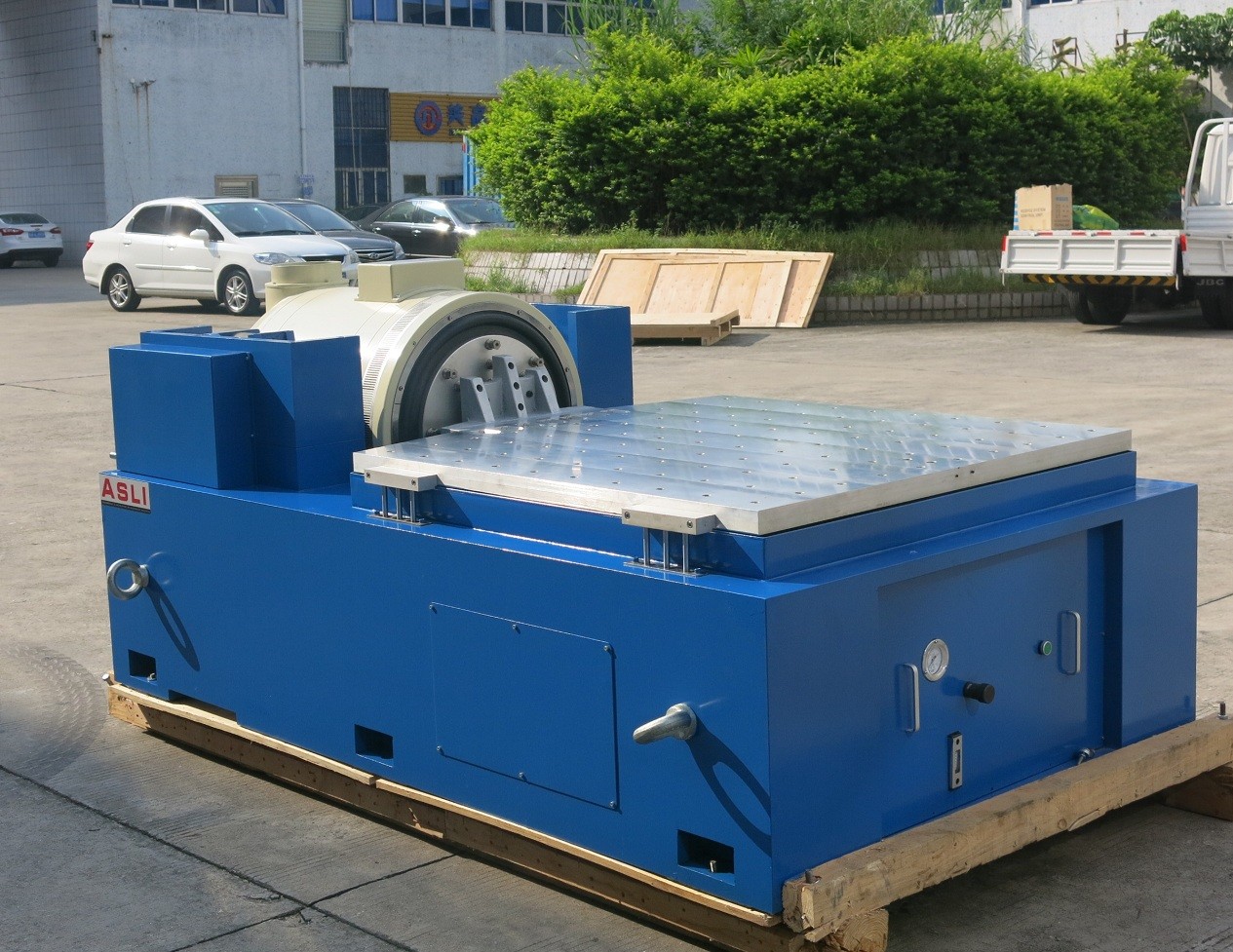

يعتمد مُهتز الاهتزاز عالي التردد على 'هيكل الدائرة المغناطيسية المزدوجة' و 'دوائر العمل ذاتية التوليد للهيكل العظمي' و 'دعم الطيران' و 'محامل الأسطوانة والتوجيه الخطي' و 'عزل المحور' تقنيات حديثة متقدمة وتقنيات خاصة، يمكن إكمالها في اختبار الاهتزاز الجيبي للمحور X و Y و Z واختبارات الاهتزاز العشوائي واسع النطاق، ليتم إكمالها بواسطة الاختبار الكلاسيكي (نصف - جيبي) واختبار طيف استجابة الصدمة. يستخدم على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والأجهزة المنزلية وغيرها من المجالات.
(1) القوة المقدرة: قوة جيبية 10000 نيوتن؛ قوة عشوائية 10000 نيوتن؛ قوة صدمة 20000 نيوتن؛
(2) نطاق التردد: 3 هرتز إلى 3000 هرتز، تردد ثابت، مسح ذهابًا وإيابًا، جيبي، عشوائي، صدمة

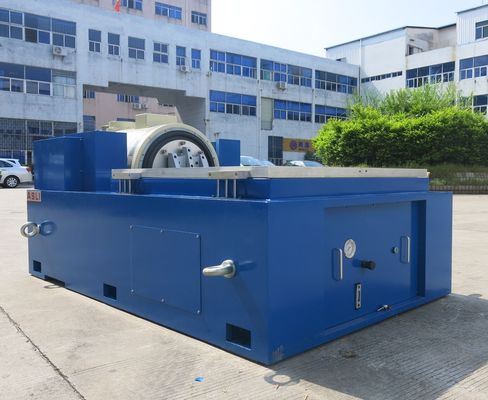

(3) وضع المسح الترددي: خطي، لوغاريتمي، مسح ذهابًا وإيابًا، تردد ثابت
(4) مرات المسح الترددي: 1 إلى 32767
(5) وقت المسح الترددي: تردد ثابت/فردي 1-3600 دقيقة، يمكن عرض منحنيات المسح الترددي.
(6) أقصى تسارع 1000 م/ث² (بدون حمل)(7) أقصى سرعة: 1.8 م/ث(8) أقصى إزاحة: 51 ملم ذروة إلى ذروة (بدون حمل)، ذروة مزدوجة
(9) إزاحة الصدمة: 51 ملم
(10) وزن الملف المتحرك: 14 كجم
(12) موجة الاهتزاز: جيبي، عشوائي، صدمة
(13) قطر الملف المتحرك: Φ240 ملم
(14) أبعاد نظام الاهتزاز: عرض 1060 × ارتفاع 750 × عمق 845 ملم
(15) وزن نظام الاهتزاز: 960 كجم
(16) موسع عمودي 600 ملم * 600 ملم وطاولة انزلاق أفقية 600 * 600 ملم
المعلمات الفنية:
الاسم
طاولة اهتزاز التعبئة / جهاز اختبار اهتزاز قطع غيار السيارات
| الموديل | القوة الجيبية المقدرة (نيوتن) | ||||||||
| القوة العشوائية المقدرة (نيوتن) | نطاق التردد (هرتز) | التسارع المقدر (م/ث²) | السرعة المقدرة (م/ث) | الإزاحة المقدرة (ذروة إلى ذروة) ملم | أقصى حمولة (كجم) | الملف المتحرك (كجم) | أبعاد الملف المتحرك (ملم) | ES-6 | 6000 |
| 6000 | 1000 | 1000 | 1.6 | Φ450 | 250 | 6.5 | Φ230 | ES-6a | 10000 |
| 6000 | 1000 | 1000 | 1.6 | Φ450 | 250 | 90 | Φ230 | ES-10 | 10000 |
| 10000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ240 | ES-20 | 20000 |
| 20000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ320 | ES-30 | 30000 |
| 30000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 40 | Φ450 | ES-40 | (2) وحدة تحكم الاهتزاز 1 مجموعة |
| 40000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ450 | ES-60 | (2) وحدة تحكم الاهتزاز 1 مجموعة |
| 50000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ450 | ES-60 | (2) وحدة تحكم الاهتزاز 1 مجموعة |
| 60000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ450 | ES-100 | (2) وحدة تحكم الاهتزاز 1 مجموعة |
| 100000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ450 | (1) مولد اهتزاز 1 مجموعة | (2) وحدة تحكم الاهتزاز 1 مجموعة |
(3) غرفة اتصال الاتصالات 1 مجموعة
(4) مضخم صوت DA-10 1 مجموعة
(5) مصدر إثارة 1 قطعة
(7) برنامج تشغيل 1 مجموعة
(8) نظام تبريد 1 مجموعة
(9) كمبيوتر صناعي 1 مجموعة
(10) طابعة ملونة 1 مجموعة (اختياري)
(11) مستشعر تسارع (يشمل خط الإخراج) 1 قطعة
(12) مثبت اهتزاز 1 مجموعة (اختياري، حسب عينة الاختبار
وحدة تحكم اهتزاز رقمية
وحدة تحكم الاهتزاز هي أحدث تصميم لشركتنا
تعتمد على بنية نظام موزعة متقدمة دوليًا
ونواتها هي أحدث معالج عالي السرعة ذو فاصلة عائمة 32 بت من سلسلة TMS320
من شركة TI. يتم إنشاء تقرير الاختبار تلقائيًا في
Microsoft Word. أثناء أو بعد الاختبارات،
يمكن تحرير تقرير الاختبار، ثم إنشاؤه
تلقائيًا أو يدويًا.
1. هيكل دائرة ديناميكي مصمم جيدًا، مع تردد رنين محوري أعلى.
2. دائرة مغناطيسية مزدوجة، تسرب مغناطيسي منخفض، هيكل مدمج وعقلاني.
3. محامل أسطوانية لقضيب التأرجح مستقيمة وتوجيه مركب مستورد، صلابة توجيه، قدرة على الحمل اللامركزي.
