بطارية شاكر اهتزاز عالي التردد أفقي و عمودي تأثير تسريع البطارية
يشبه مبدأ عمل المثير الاهتزاز الكهرومغناطيسي مكبر الصوت حيث يكون كهربائيًايتم تحريك الموصل بفعل القوة الكهرومغناطيسية في المجال المغناطيسي.القوة لتسريعيتم إنشاء الجزء المتحرك من خلال التوازن بين تيار القيادة والتدفق المغناطيسي.لذلك ، من خلالالتحكم في تيار القيادة ، يمكن للمرء التحكم في مولد الاهتزاز.
يتم تحديد الحد الأقصى لمستوى تسريع جهاز إثارة الاهتزاز الكهرومغناطيسي بواسطة الحد الأقصىالحالية والتحميل.عند التردد المنخفض ، يتم تقييد إزاحة الجزء المتحرك بحيث يكونلن يصل التسارع إلى مستوى عالٍ.يتم تعيين تردد الرنين للعنصر المتحرك أعلىمن الحد الأعلى لنطاق التردد.

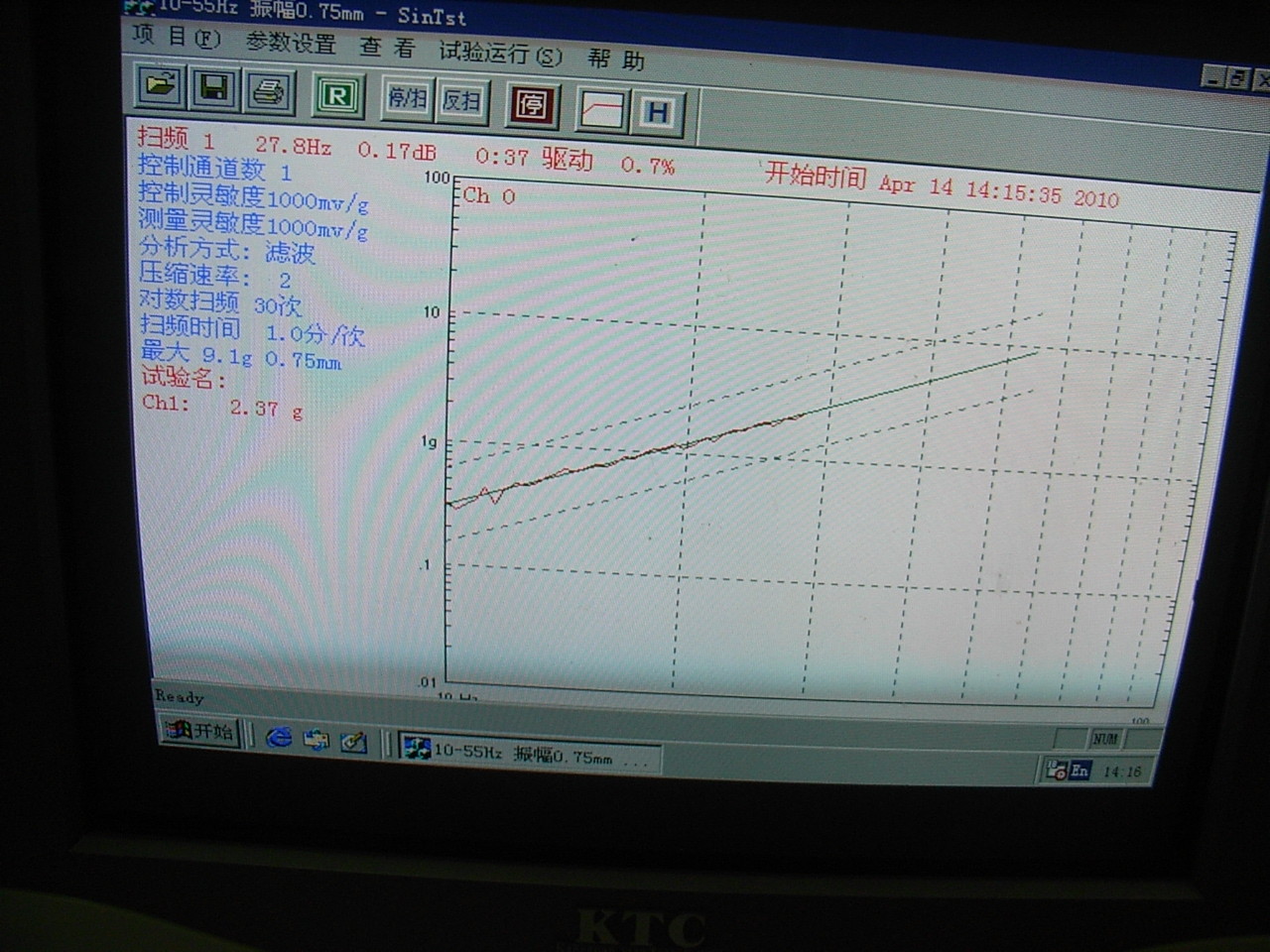

يمكن أن ينعكس أداء مولد الاهتزاز من خلال الرسم البياني الذي يعرض الحد الأقصىالتسارع بترددات مختلفة.باستخدام مخطط السجل ، تقييد الإزاحةيمكن التعبير عنها بخط مستقيم بميل 6 ديسيبل / أوكتاف.
المعايير الفنية:
| نموذج |
تصنيف الجيب قوة (ن) |
تصنيف عشوائي قوة (ن) |
تكرر النطاق (هرتز) |
التسارع المقدر (م / ث2) | السرعة المقدرة (م / ث) |
الإزاحة المقدرة (ص) ملم |
الأعلى.التحميل (كجم) | لفائف متحركة (كلغ) |
البعد لفائف متحركة (مم) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
سمات:
1. نظام تعليق متين وتوجيه خطي للحركة ، قدرة تحمل قوية ، وظائف توجيهية جيدة ، استقرار عالي.
2. وسادة هوائية مركز التحميل مع صلابة ثابتة عالية وصلابة ديناميكية منخفضة ، قدرة حمل قوية ، أداء مثالي في تباين السعة.
3. تحويل الطاقة من الفئة D ذو الكفاءة العالية ، تيار الذروة 3 سيغما ، استهلاك منخفض للطاقة والحد الأدنى من التشويه التوافقي.
4. التشخيص الذاتي السريع مع تعشيق الأمان ، موثوقية أمان عالية.
5. جهاز عزل صدمة الوسادة الهوائية لمنصة الاهتزاز دون الحاجة إلى إضافية.الأساس ، الاستنساخ المثالي للموجة الاهتزازية وتقليل نفاذية الاهتزاز.

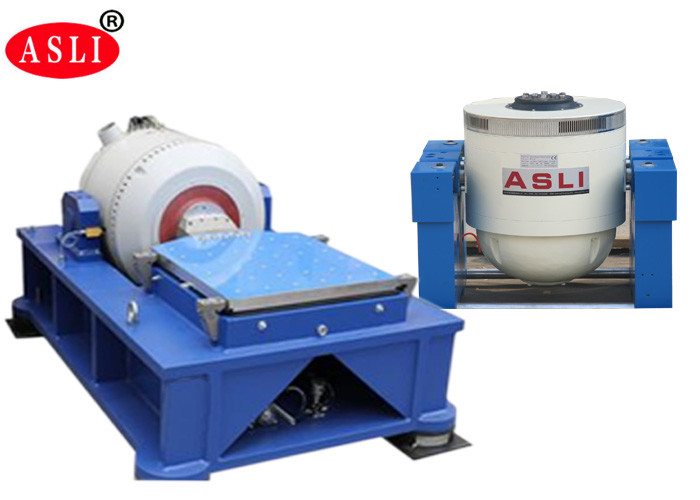

6. منصات التوسع الأفقية والعمودية لتطبيقات مختلفة.
7. عملية تحكم بسيطة.

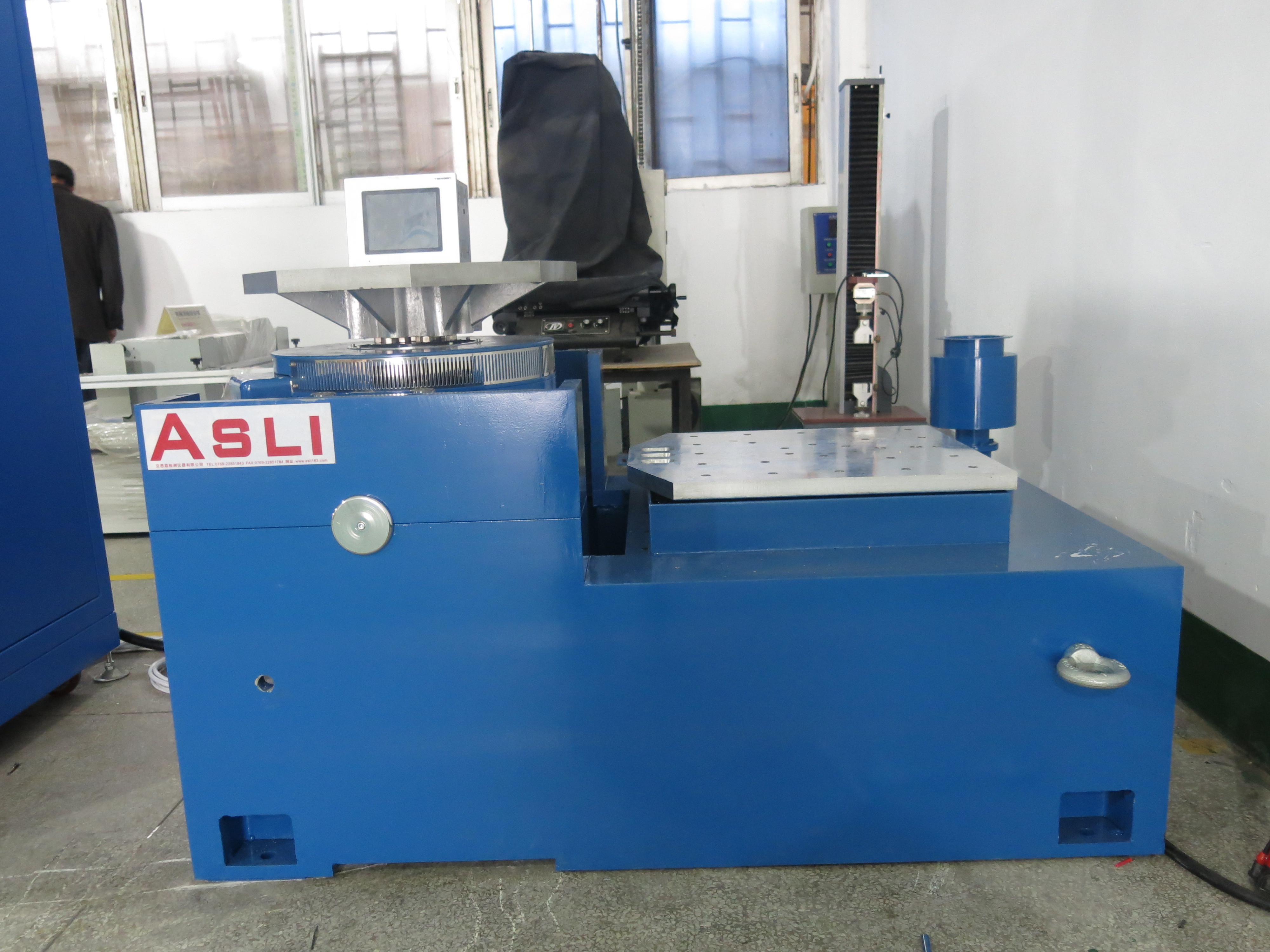

المعلمات التقنية للموسع الأفقي:
| نموذج | حجم المقعد (مم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كلغ) |
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 لتر 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
