طاولة الهزاز الكهرومغناطيسي عالي التردد للمكونات الإلكترونية
آلة اختبار الهزازات والاهتزازات الإلكترونية ES-6 6000N
1ES-6 6000N أجهزة الاهتزاز الكهروديناميكية واختبار الاهتزاز التطبيق:
نظام الاختبار عالية التردد الالكترونية الديناميكية الاهتزاز الهزاز على نطاق واسع في الدفاع الوطني، الأسلحة، الطيران، الفضاء، الاتصالات، الإلكترونيات، الأجهزة الكهربائية، الاتصالات،الأجهزة المنزلية والمجالات الأخرى.
2ES-6 6000N أجهزة الاهتزاز الكهروديناميكية واختبار الاهتزاز الخصائص:
1هيكل ديناميكي دائري مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
2دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3محامل الدوار المتحركة مستقيمة وموجهة نحو الاستيراد مركبة جسم صلابة التوجه، قدرة الحمل الغريب.
4. أساس العزل Trunnion مخصص لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5التكنولوجيا المتقدمة تتحرك حول النظام لضمان الدورة الديناميكية من الموثوقية العالية.
6تصميم قناة جديدة وتعزيز تأثير التبريد.
7. الصلابة الساكنة ، الصلابة الديناميكية من حامل البالون الصغير ، وزيادة قدرة تحميل طاولة الاهتزاز
3.ES-6 6000N أجهزة الاهتزاز الكهرومغناطيسي واختبار الاهتزاز المعلمات التقنية:
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
مقيّم التسارع (m/s2) |
السرعة المسموح بها ((m/s) |
مقيّم استبدال (ب-ب) ملم |
(ماكس) الحمولة (كغ) |
الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |

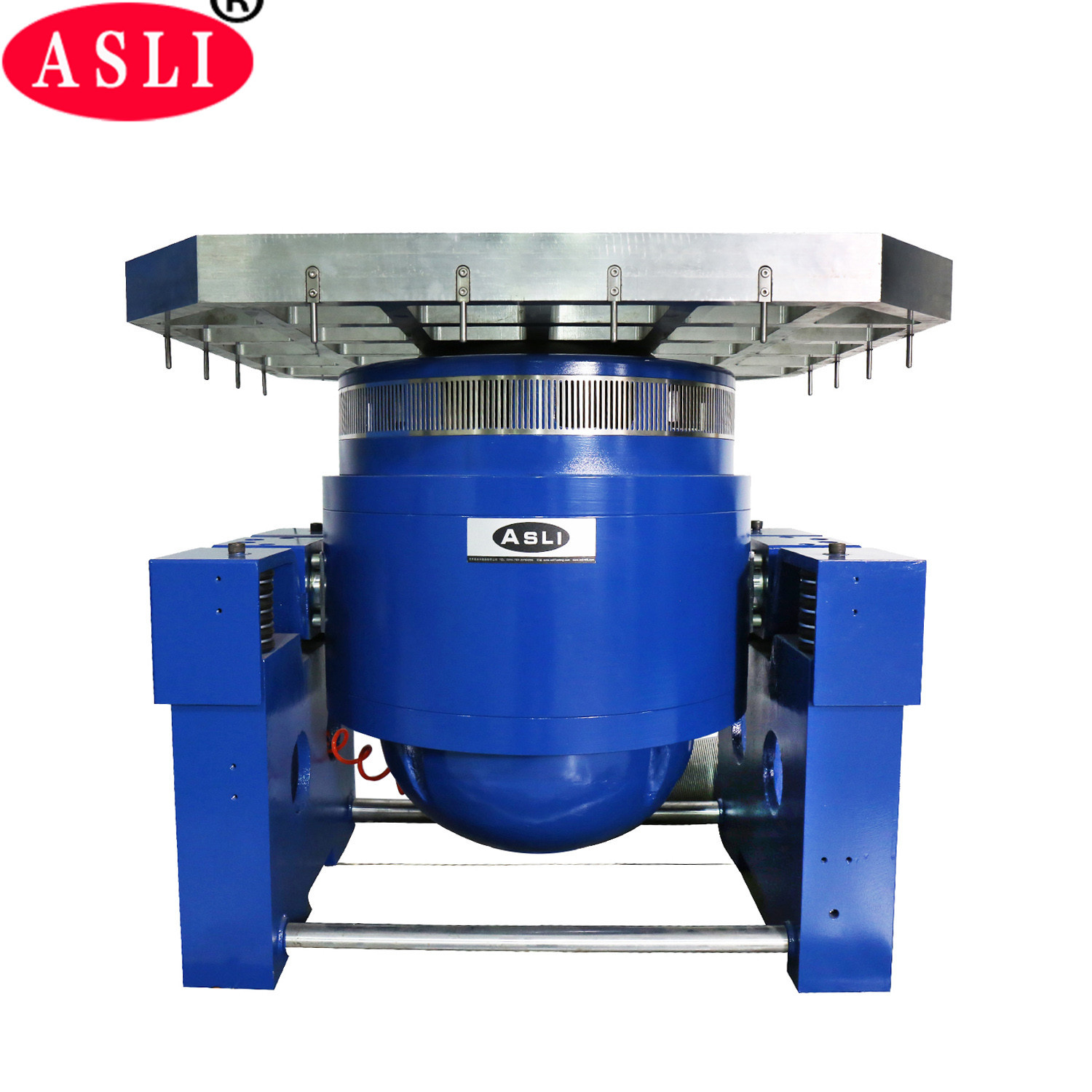

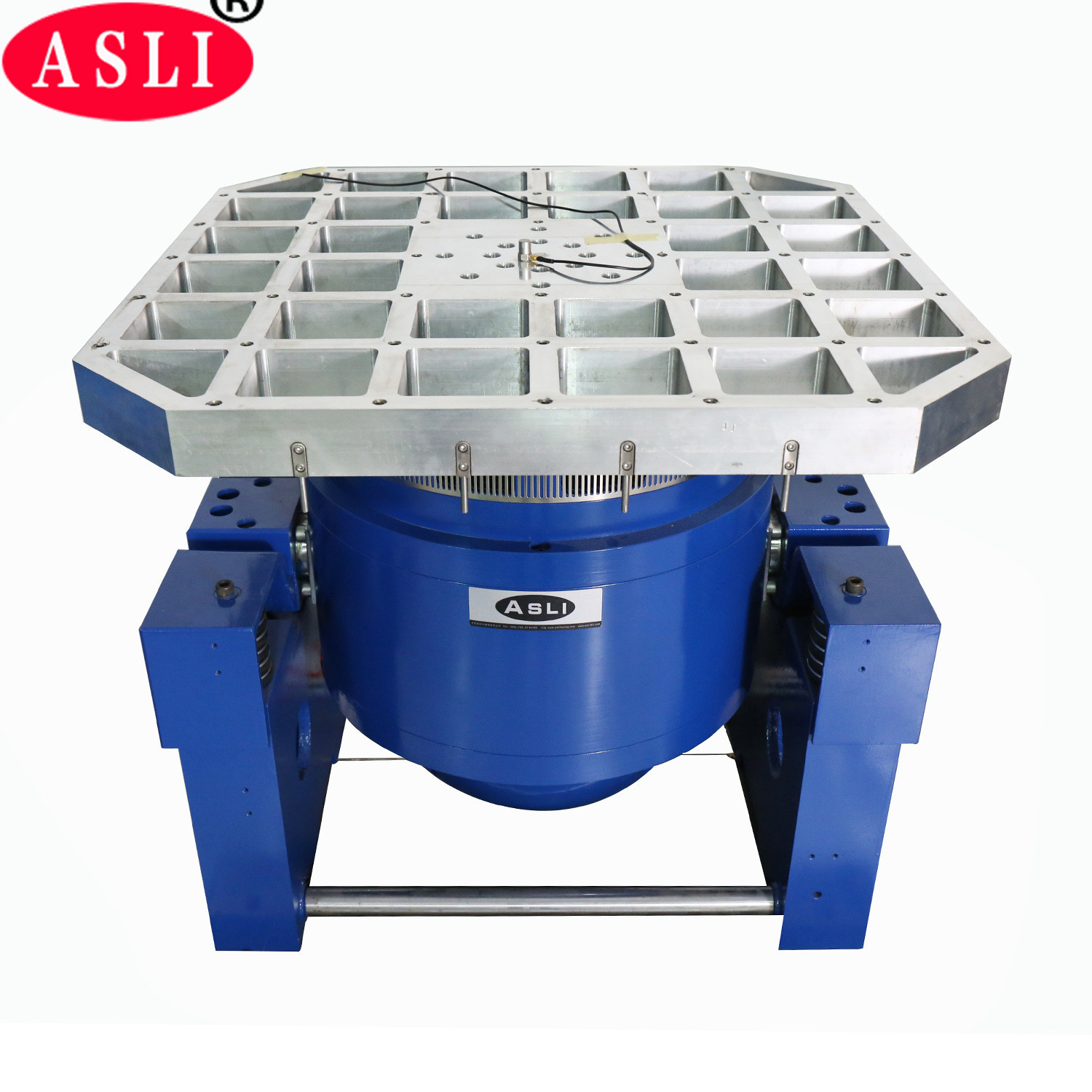

ES-6 الاهتزاز الكهرو ديناميكي
1المعلمات
(1) القوة الاسمية: قوة الصينوس 6000N؛ قوة عشوائية 6000N؛ قوة الصدمة 12000N؛
(2) نطاق التردد: 3 هرتز إلى 3500 هرتز، التردد الثابت، مسح ذهاب وإياب، الصين، عشوائية، صدمة
(3) وضع التردد: خطي، لوغاريتمي، التردد ذهابا وإيابا، تردد ثابت
(4) أوقات التردد: 1 إلى 32767
(5) وقت التردد: تردد ثابت / واحد 1-3600mins ، يمكن عرض منحنيات تردد التردد.
السرعة القصوى: 1.6m/s
(8) الحد الأقصى للنزوح:25mmp-p (غير حمولة) ، ذروة مزدوجة
(9) تحريك الأثر: 25 ملم
(10) وزن الملف المتحرك: 6.5kg
(11) موجة الاهتزاز: الصين، عشوائية، صدمة، يمكن عرض طيف التحكم، موجة، مجموعة ديناميكية الإشارة
(12) قطر الملف المتحرك: Φ230 ملم
(13) أبعاد نظام الاهتزاز: W950xH650xD800 مم
(14) الاهتزاز نظام الوزن: 750KG

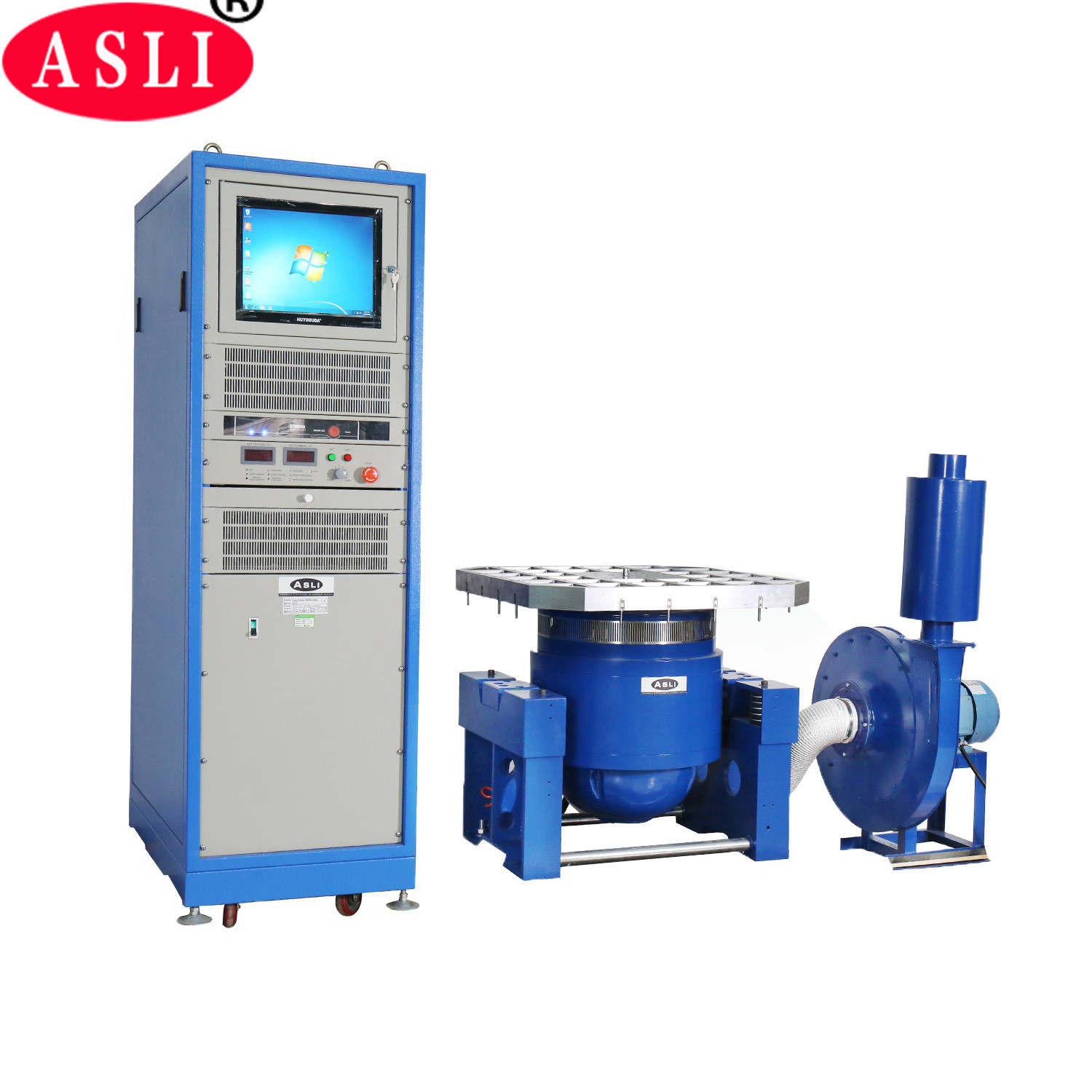

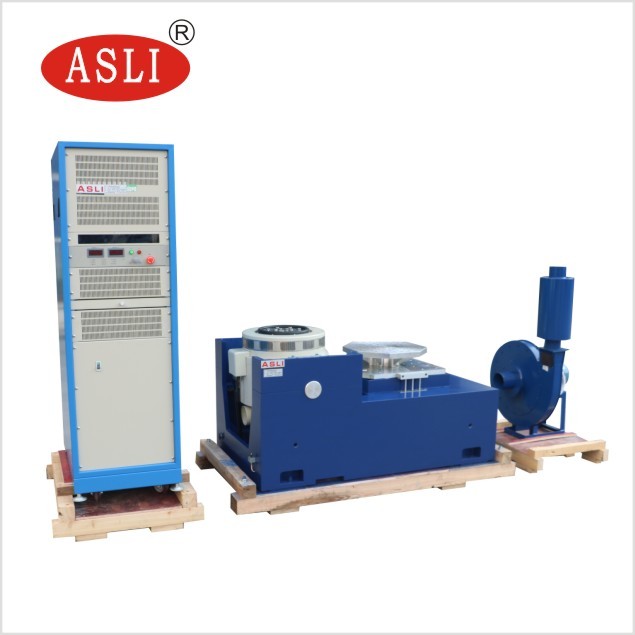

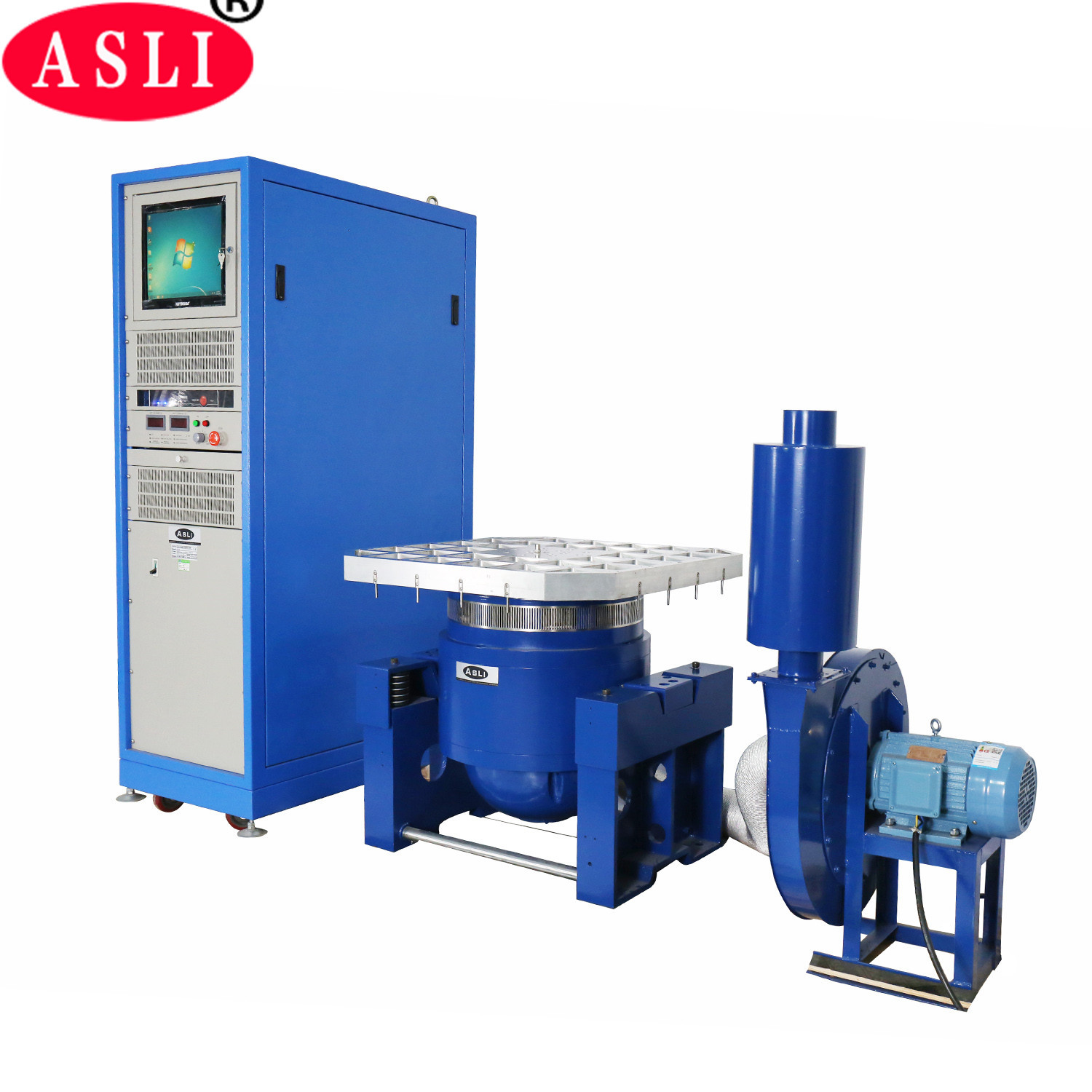

2 تفاصيل مكونات الاهتزاز
(1) مولد الاهتزاز 1 مجموعة
(2) جهاز التحكم في الاهتزاز 1 مجموعة
(3) غرفة الاتصال الاتصالات 1 مجموعة
(4) DA-6 مكبر الطاقة 1 مجموعة
(5) قوة الإثارة 1 pc
(6) برنامج التشغيل 1 مجموعة
(7) نظام التبريد 1 مجموعة
(8) طابعة ملونة 1 مجموعة
(9) جهاز استشعار التسارع (يشمل خط الخروج)
2-4-2 مواصفات برنامج التحكم
2-4-2-1 الموجة الصينية
(1) وضع التحكم: برنامج التحكم في شكل الموجة الجيوبية
(2) نطاق التردد: من 1.0 إلى 5000 هرتز (من 1.0 إلى 12000 هرتز اختياري)
(3) النطاق الديناميكي للتحكم: 100 ديسيبل
(4) وقت الحلقة المغلقة: 10 ميس
(5) دقة التحكم: ± 1dB
(6) دقة التردد: 0.01%
(7) سرعة المسح: مسح خطي من 0 إلى 6000 هرتز/ثانية؛ مسح لوغاريتمي من 0 إلى 6000 هرتز/ثانية
(8) تشويه الموجات: <0.3%
2-4-2-2 موجة عشوائية
(1) وضع التحكم: PSD
(2) نطاق التردد: DC إلى 4800Hz، ((DC إلى 11000Hz اختياري)
(3) الدقة: ماكس. 1600 سطر
(4) النطاق الديناميكي للتحكم: 90 ديسيبل
(5) وقت الحلقة المغلقة: عادة 100ms
(6) دقة التحكم: ± 1dB
2-4-2-3 موجة الصدمة
(1) وضع التحكم: يمكن التحكم في شكل الموجة
(2) وضع الصدمة: موجة نصف الصينوس، موجة أسنان المنشار، موجة مثلثية، موجة مستطيلة، موجة ترابيزويدية
(3) نطاق التردد: DC إلى 22000Hz
(4) الإطار: ماكس.32K
(5) مدة الدورة: 0.5-3000ms
(6) وضع التعويض: قبل النبض ، بعد النبض ، قبل / بعد النبض
