6000N جدول اختبار الاهتزاز الكهروديناميكي

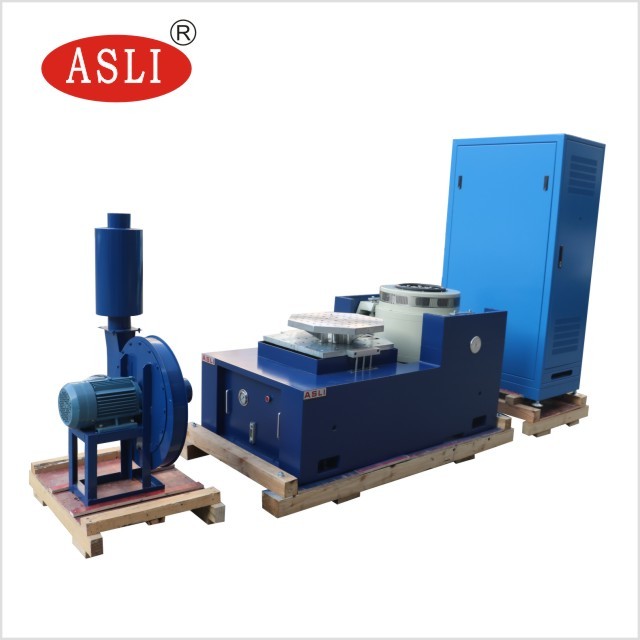

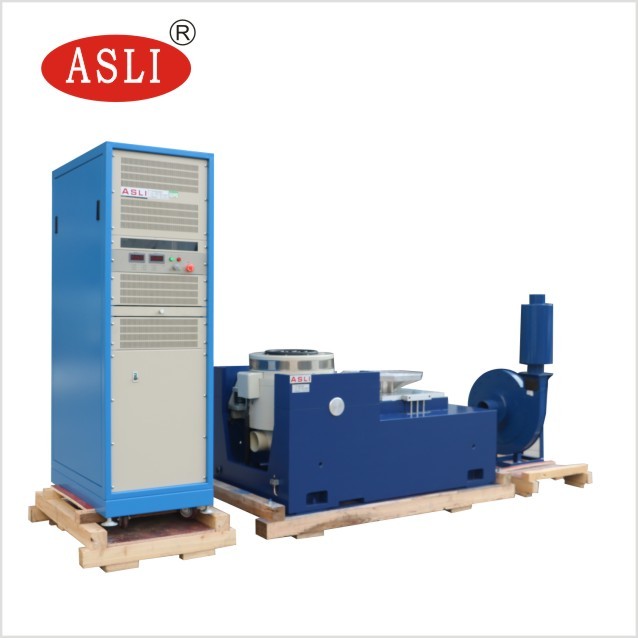

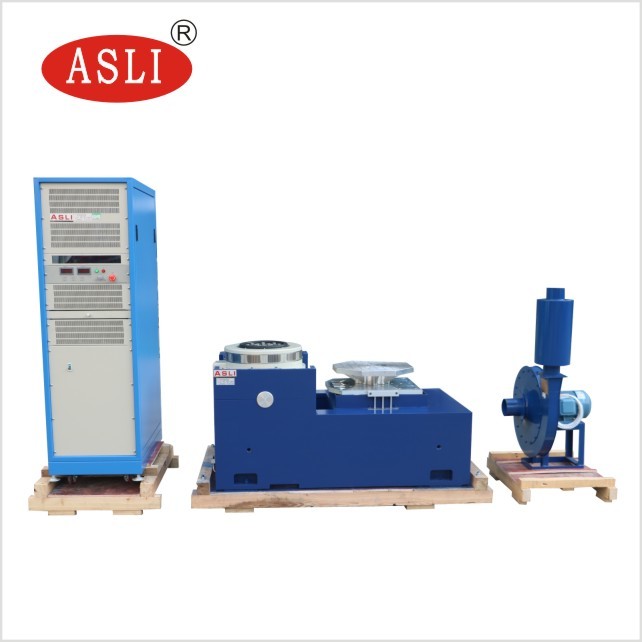

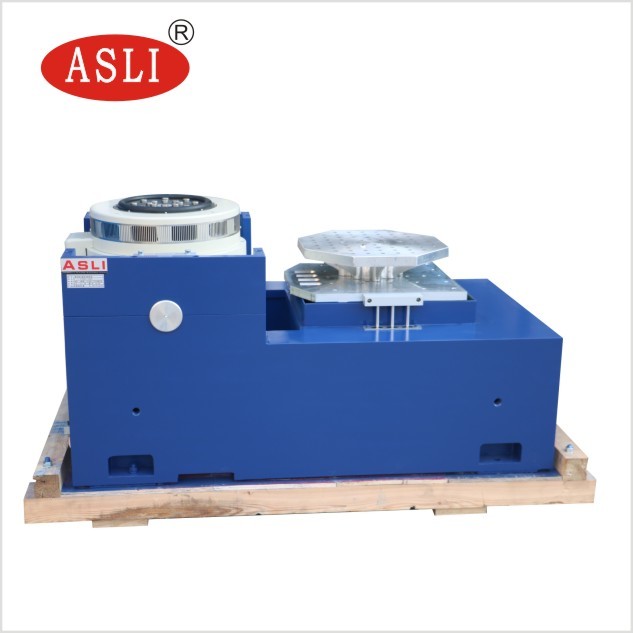

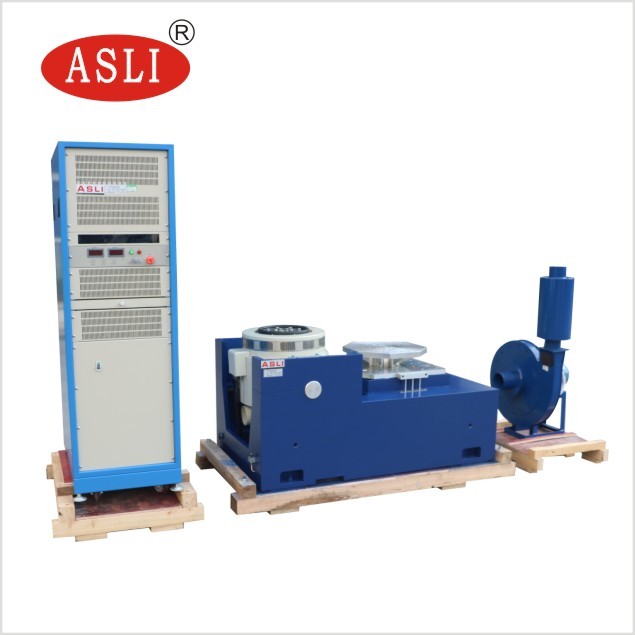

شاكر كهروديناميكي وجدول اختبار الاهتزاز ES-6 6000N

نظام اختبار شاكر الاهتزاز الديناميكي الكهربائي عالي التردد يستخدم على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات والأجهزة المنزلية وغيرها من المجالات.

2. ES-6 6000N شاكر كهروديناميكي ومعدات اختبار الاهتزاز  سمات :

1. هيكل دائري ديناميكي جيد التصميم ، بتردد رنين محوري عالي المرحلة.

2. دائرة ثنائية المغناطيسية ، تسرب تدفق مغناطيسي منخفض ، هيكل مدمج وعقلاني.

3. الروك رود أسطوانة محامل مستقيمة وموجهة نحو استيراد اتجاه صلابة الجسم المركب ، قدرة تحميل غريب الأطوار.

4. مؤسسة عزل مرتكز الدوران مخصصة لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.

5. التكنولوجيا المتقدمة تتحرك في جميع أنحاء النظام لضمان أن الدائرة الديناميكية ذات الموثوقية العالية.

6. تصميم مجرى الهواء الجديد وتعزيز تأثير التبريد.

7. صلابة ثابتة ، صلابة ديناميكية للبالون الصغير ، رفع قدرة تحمل طاولة الاهتزاز

3.ES-6 6000N شاكر الكهروديناميكي ومعدات اختبار الاهتزاز  المعايير الفنية:

.....

ES-6 شاكر اهتزاز ديناميكي كهربائي

1. المعلمات

(1) القوة المقدرة: شرط شرط 6000N ؛قوة عشوائية 6000N ؛قوة الصدمة 12000N ؛

(2) نطاق التردد: 3 هرتز إلى 3500 هرتز ، تردد ثابت ، اكتساح ذهابًا وإيابًا ، جيبي ، عشوائي ، صدمة

(3) وضع تردد الاجتياح: تردد خطي ، لوغاريتمي ، مسح للخلف وللأمام ، تردد ثابت

(4) أوقات تردد المسح: من 1 إلى 32767

(5) وقت تردد الاجتياح: تردد ثابت / فردي 1-3600 دقيقة ، يمكن عرض منحنيات تردد الاجتياح.

(7) ماكس.السرعة: 1.6 م / ث

(8) ماكس.الإزاحة: 25mmp-p (غير تحميل) ، قمة مزدوجة

(9) تأثير النزوح: 25mm

(10) وزن الملف المتحرك: 6.5 كجم

(11) موجة الاهتزاز: يمكن عرض جيبية ، عشوائية ، صدمة ، أطياف التحكم ، موجة ، النطاق الديناميكي للإشارة

(12) قطر الملف المتحرك: Φ230 ملم

(13) أبعاد نظام الاهتزاز: W950xH650xD800 مم

(14) وزن نظام الاهتزاز: 750 كجم

2 تفاصيل مكونات الاهتزاز

(1) مولد الاهتزاز 1 مجموعة

(2) وحدة تحكم الاهتزاز 1 مجموعة

(3) مجموعة غرفة اتصال الاتصالات 1

(4) مجموعة DA-6 لمضخم الطاقة 1

(5) قوة الإثارة 1 جهاز كمبيوتر

(6) برنامج التشغيل 1 مجموعة

(7) نظام التبريد 1 مجموعة

(8) طابعة ملونة 1 مجموعة

(9) مستشعر التسارع (يشمل خط الإخراج) 1 جهاز كمبيوتر

2-4-2 التحكم في مواصفات البرامج

2-4-2-1 موجة جيبية

(1) وضع التحكم: برنامج التحكم في شكل الموجة الجيبية

(2) نطاق التردد: 1.0 إلى 5000 هرتز (1.0 إلى 12000 هرتز اختياري)

(3) النطاق الديناميكي للتحكم: 100 ديسيبل

(4) وقت الحلقة المغلقة: 10 مللي ثانية

(5) دقة التحكم: ± 1 ديسيبل

(6) دقة التردد: 0.01٪

(7) سرعة الاجتياح: اكتساح خطي من 0 إلى 6000 هرتز / ثانية ؛المسح اللوغاريتمي من 0 إلى 6000 هرتز / ثانية

(8) تشويه الموجة: <0.3٪

2-4-2-2 موجة عشوائية

(1) وضع التحكم: PSD

(2) نطاق التردد: تيار مستمر إلى 4800 هرتز ، (تيار مستمر إلى 11000 هرتز اختياري)

(3) الدقة: بحد أقصى 1600 خط

(4) النطاق الديناميكي للتحكم: 90 ديسيبل

(5) وقت الحلقة المغلقة: عادةً 100 مللي ثانية

(6) دقة التحكم: ± 1 ديسيبل

2-4-2-3 موجة الصدمة

(1) وضع التحكم: يمكن التحكم في شكل الموجة

(2) وضع الصدمة: موجة نصف جيبية ، موجة أسنان منشار ، موجة مثلثة ، موجة مستطيلة ، موجة شبه منحرف

(3) نطاق التردد: DCto22000Hz

(4) الإطار: بحد أقصى 32 كيلو

(5) مدة الوقت: 0.5-3000 مللي ثانية

(6) وضع التعويض: ما قبل النبض ، بعد النبض ، قبل / بعد النبض
