2KN ~ 300KN قوة عالية التردد نظام الهزة الكهربائية الهزاز في معدات المختبر
مواصفات النموذج في العرض
| مواصفات النظام | |||
| نموذج النظام: | ES- 20 | ||
| نطاق التردد: | 3~3000 | ||
| القوة المسجلة | الجانب الأبيض | 20000 | |
| عشوائي N | 20000 | ||
| الصدمة N | 40000 | ||
| الحد الأقصى لـ (أكس. | الصين (m/s2) | 1000 | |
| عشوائي (m/s2 rms) | 1000 | ||
| الصدمة ((m/s2) | 2000 | ||
| أقصى درجة | الصين (m/s2) | 1.8 | |
| الصدمة ((m/s2) | 1.8 | ||
| الحد الأقصى للضغط | الحد الأقصى للسفر ملم (ب-ب) |
51 | |
| الملفات المتحركة | 30كجم | ||
| أبعاد الملف المتحرك | عرض 320ملم | ||
| طاولة عمودية حجم 500 ملم قطر: | 30كجم | ||
| مقاس الطاولة الأفقية 500 ملم قطرها: | 27كجم | ||
| الحمل الأقصى: | 300كيلوغرام | ||
الاختيارات الأخرى المتاحة لمتحركات الاهتزاز
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
النزوح الاسمي (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
الخصائص:
1هيكل ديناميكي دائري مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
2دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3محامل الدوار المتحركة مستقيمة وموجهة نحو الاستيراد مركبة جسم صلابة التوجه، قدرة الحمل الغريبة.
4. أساس العزل Trunnion مخصص لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5التكنولوجيا المتقدمة تتحرك حول النظام لضمان الدورة الديناميكية من الموثوقية العالية.
6تصميم قناة جديدة وتعزيز تأثير التبريد.
7- الصلابة الساكنة، الصلابة الديناميكية من تحمل البالون الصغير، زيادة قدرة طاولة الاهتزاز، وتحسين أداء منخفضة التردد.
المعلمات التقنية لجدول الاهتزاز الأفقي (اختبار المحور X،Y):
المعلمات التقنية للجدول الرأسي لاهتزاز ((Z، اختبار المحور):

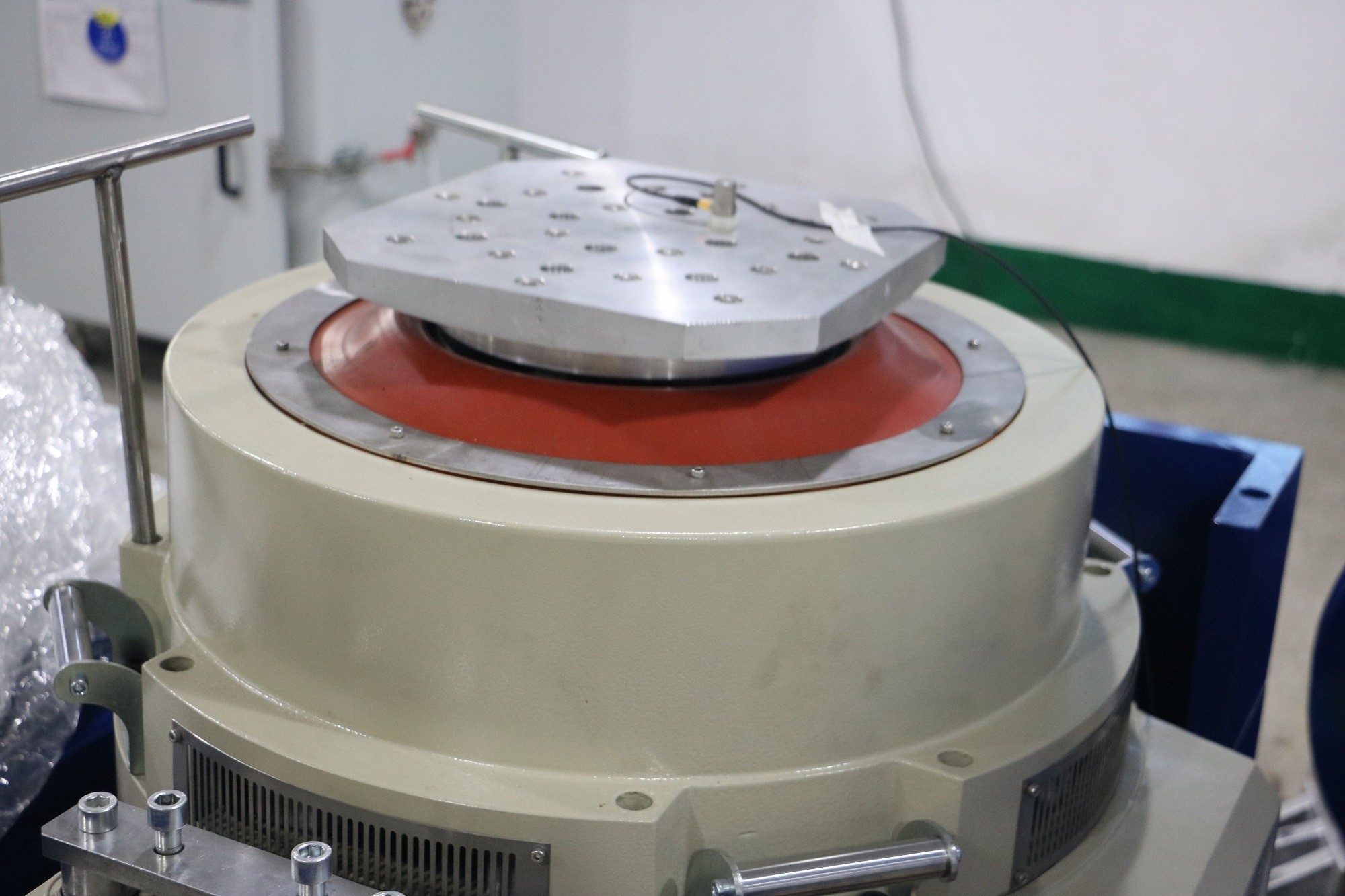

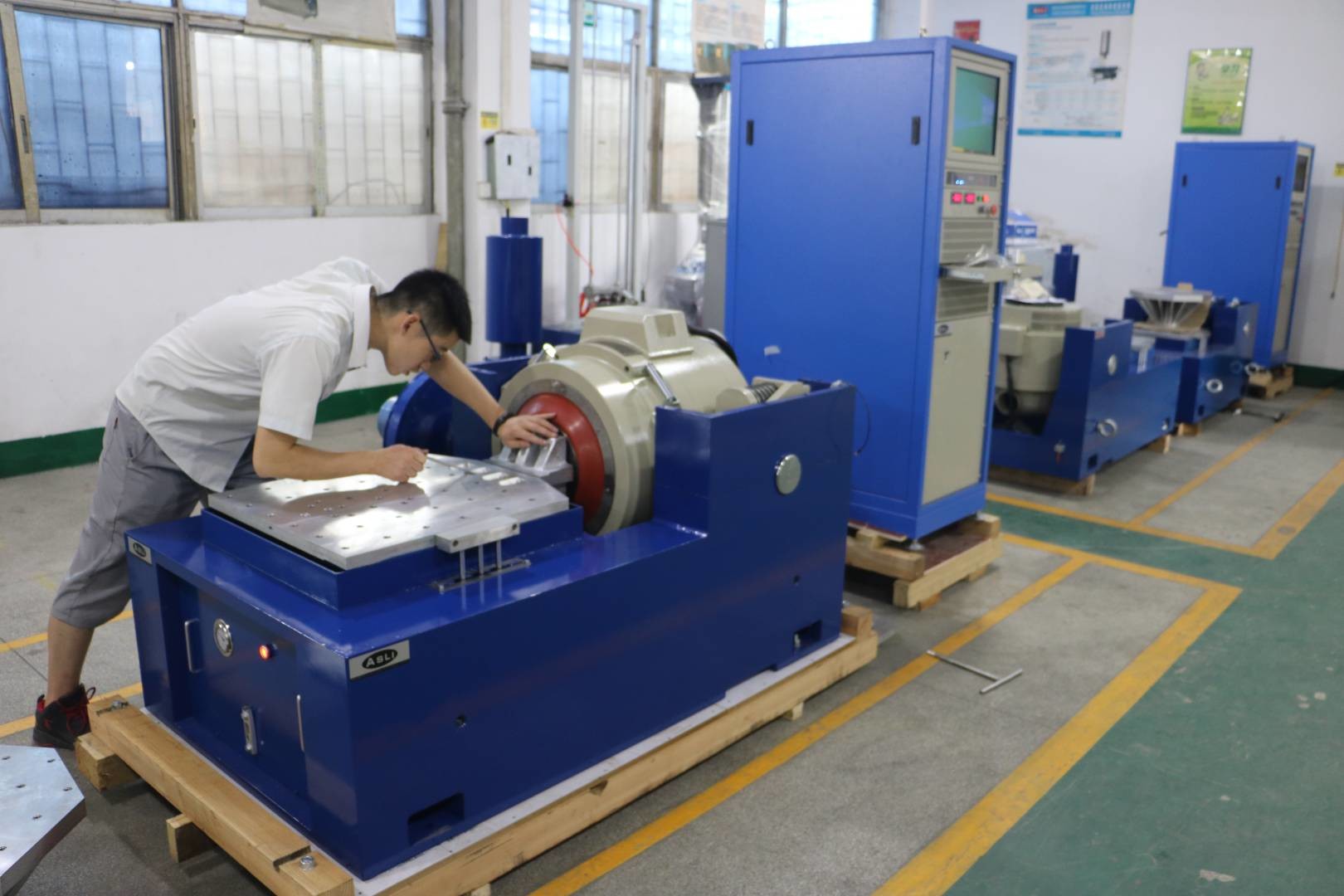

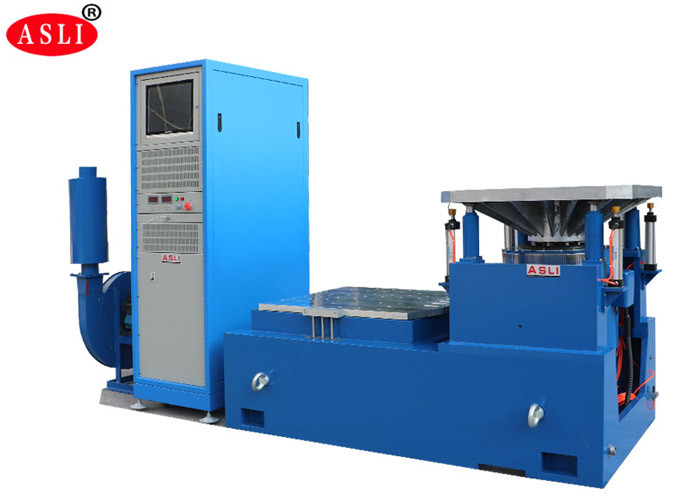

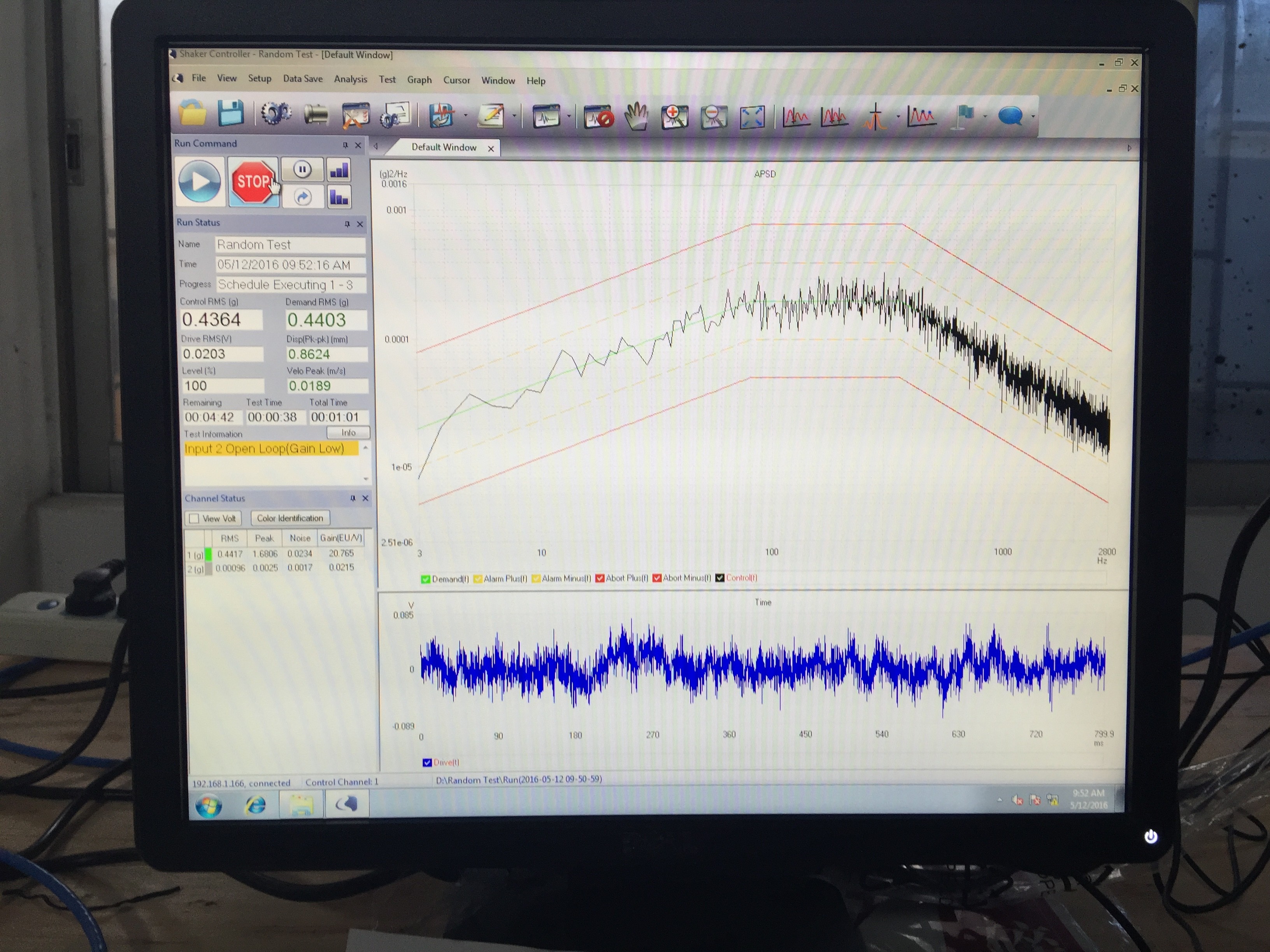

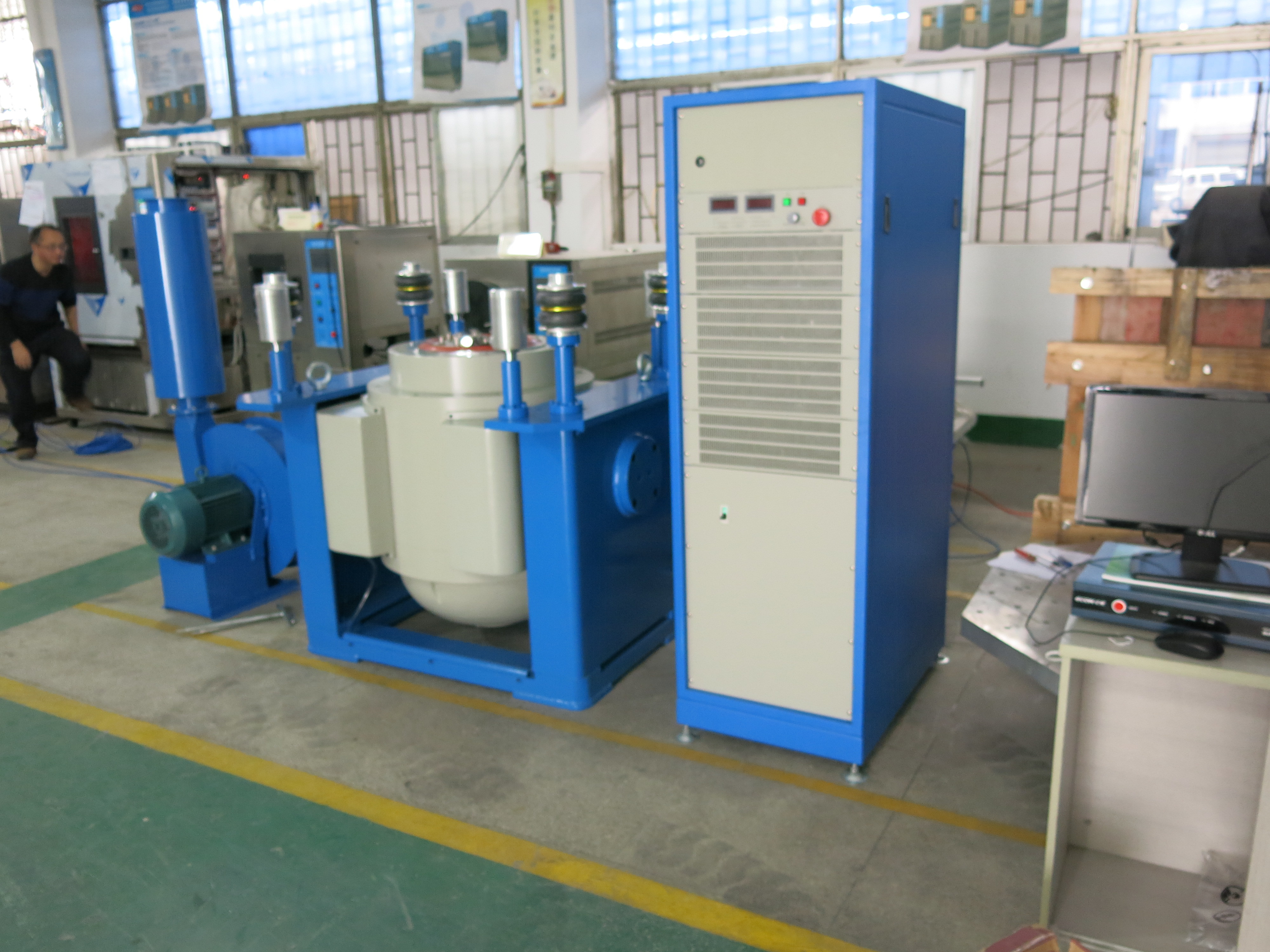

الصور للإشارة:
زيارة العملاء شركة ASLi:
|
|
