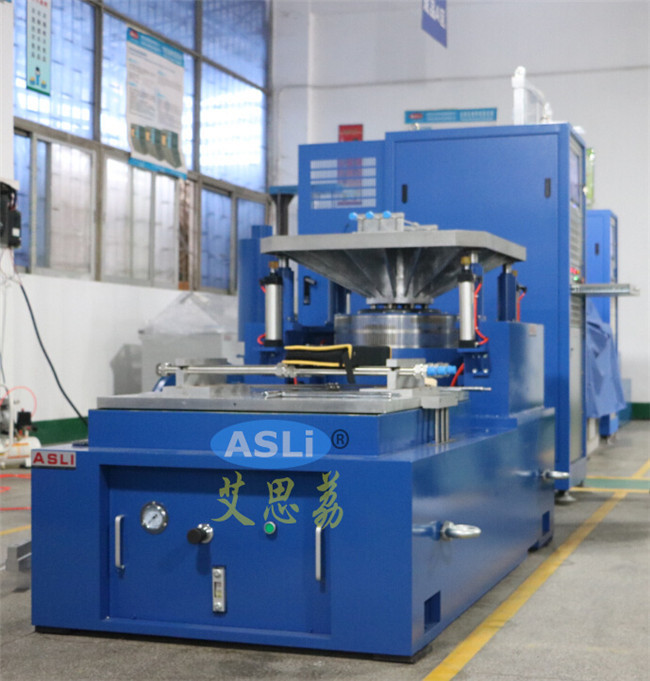

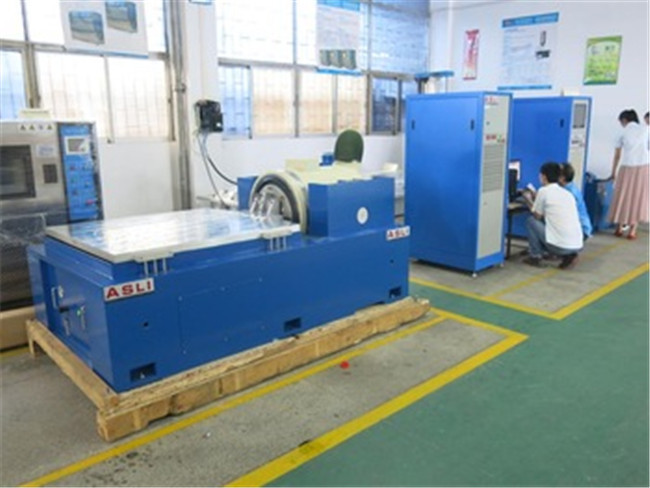

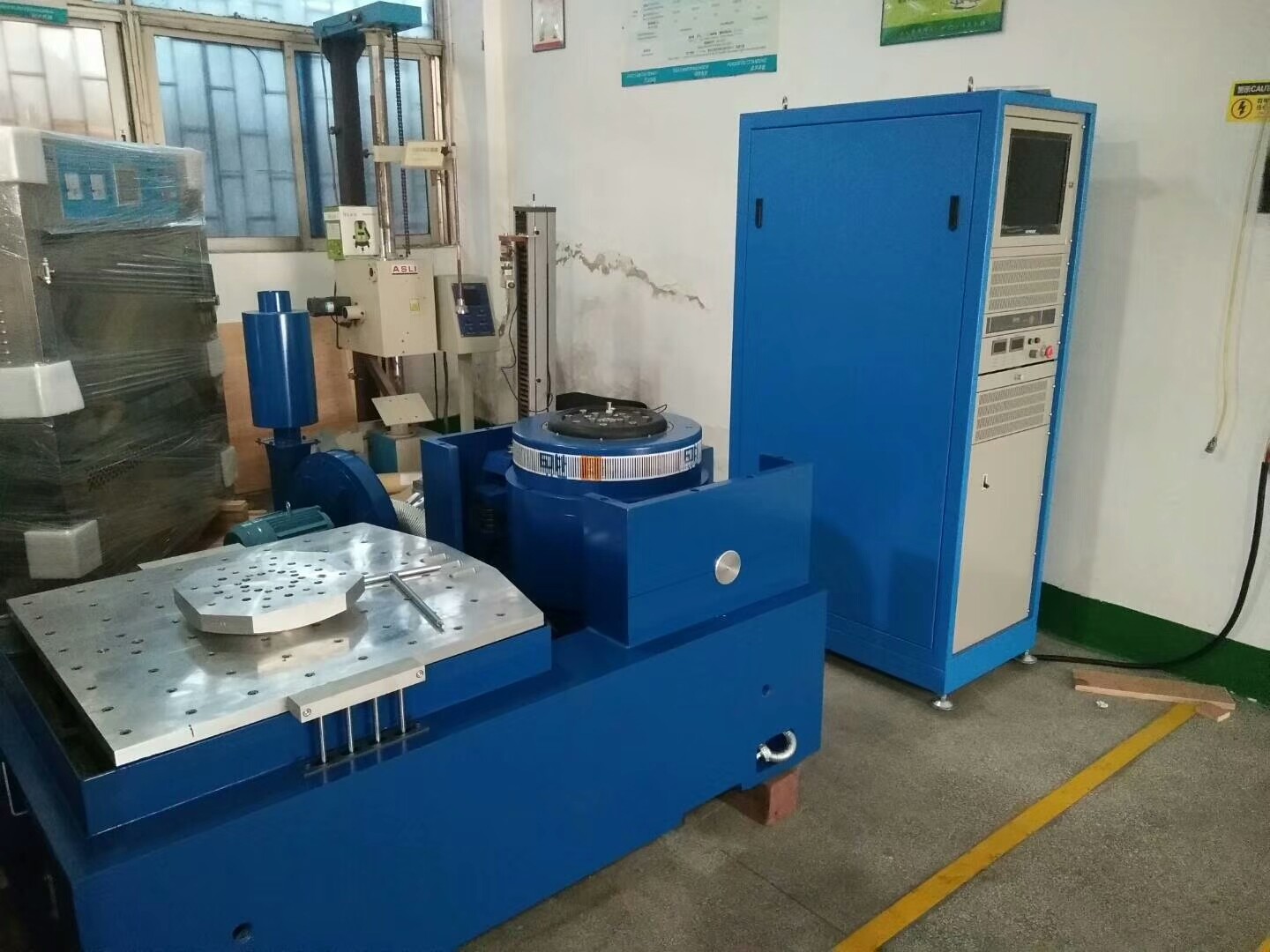

آلة اختبار الاهتزاز / طاولة اهتزاز الاهتزاز للمنتجات الإلكترونية
المعلمات الفنية حول آلة اختبار الاهتزاز / طاولة اهتزاز الاهتزاز للمنتجات الإلكترونية:
| نموذج | تصنيف الجيب قوة (ن) |
تصنيف عشوائي قوة (ن) |
تكرر النطاق (هرتز) |
السرعة المقدرة (م / ث) | الاستبدال المقدر (ص) ملم |
الأعلى.التحميل (كجم) | لفائف متحركة (كلغ) | البعد لفائف متحركة (مم) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
 |
|
|
|
طلب سعر شاكر Electro-Dynamic:
نحن مصنعون لمنتجات سلسلة الاهتزازات الكهربائية ، واعتمدنا "هيكل الدائرة المغناطيسية المزدوجة" ، و "دوائر عمل الهيكل العظمي ذاتية الإنشاء" ، و "الدعم المحمول جواً" و "محامل الأسطوانة والتوجيه الخطي" ، و "عزل مرتكز الدوران" التكنولوجيا الحديثة المتقدمة
والتكنولوجيا الخاصة ، يمكن إكمالها في اختبار الاهتزاز الجيبي ثلاثي المحاور X ، Y ، Z واختبارات الاهتزاز العشوائي ذات النطاق العريض ، على أن تكتمل
من خلال اختبار النبضة الكلاسيكية (نصف جيبية ، شبه منحرف ، سن المنشار) وطيف استجابة الصدمة.يستخدم على نطاق واسع اختبار الاهتزاز عالية التردد
في الدفاع الوطني ، الأسلحة ، الطيران ، الفضاء ، الاتصالات ، الإلكترونيات ، الأجهزة الكهربائية ، الاتصالات ،
الأجهزة المنزلية وغيرها من المجالات.- اختبار الاهتزاز شاكر الصناعي
نصف اختبار صدمة موجة جيبية من الميزات:
1. هيكل دائري ديناميكي جيد التصميم ، بتردد رنين محوري عالي المرحلة.
2. دائرة ثنائية المغناطيسية ، تسرب تدفق مغناطيسي منخفض ، هيكل مدمج وعقلاني.
3. الروك رود أسطوانة محامل مستقيمة وموجهة نحو استيراد اتجاه صلابة الجسم المركب ، قدرة تحميل غريب الأطوار.
4. مؤسسة عزل مرتكز الدوران مخصصة لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5. التكنولوجيا المتقدمة تتحرك في جميع أنحاء النظام لضمان أن الدائرة الديناميكية ذات الموثوقية العالية.
6. تصميم مجرى الهواء الجديد وتعزيز تأثير التبريد.
7. صلابة ثابتة ، صلابة ديناميكية للبالون الصغير المحمل ، رفع سعة طاولة الاهتزاز ، تحسين أداء التردد المنخفض.
نظام الاهتزاز (ES-10)
1 المعلمات التقنية مع شاكر الاهتزاز الكهروديناميكي الصناعي:
(1) القوة المقدرة: قوة الجيب 10000N ؛قوة عشوائية 10000N ؛قوة الصدمة 10000N ؛
(2) نطاق التردد: 5 هرتز إلى 3500 هرتز ، تردد ثابت ، مسح ذهابًا وإيابًا ، جيبي ، عشوائي ، صدمة
(3) وضع تردد الاجتياح: تردد خطي ، لوغاريتمي ، مسح للخلف وللأمام ، تردد ثابت
(4) أوقات تردد المسح: من 1 إلى 32767.
(5) وقت تردد الاجتياح: تردد ثابت / فردي 1-3600 دقيقة ، يمكن عرض منحنيات تردد الاجتياح.
(6) ماكس.تسارع 1000 م / ث 2 (بدون تحميل)
(7) ماكس.السرعة: 1.8 م / ث
(8) ماكس.الإزاحة: 51mmp-p (بدون تحميل) ، قمة مزدوجة
(9) تأثير النزوح: 51mm
(10) وزن الملف المتحرك: 14 كجم
(11) اتجاهات الاهتزاز: اهتزاز رأسي + أفقي
(12) موجة الاهتزاز: جيبية ، عشوائية ، صدمة
(13) قطر الملف المتحرك: Φ240 ملم
(14) أبعاد نظام الاهتزاز (مم): W1046 * H660 * D783mm
(15) وزن نظام الاهتزاز: 900 كجم

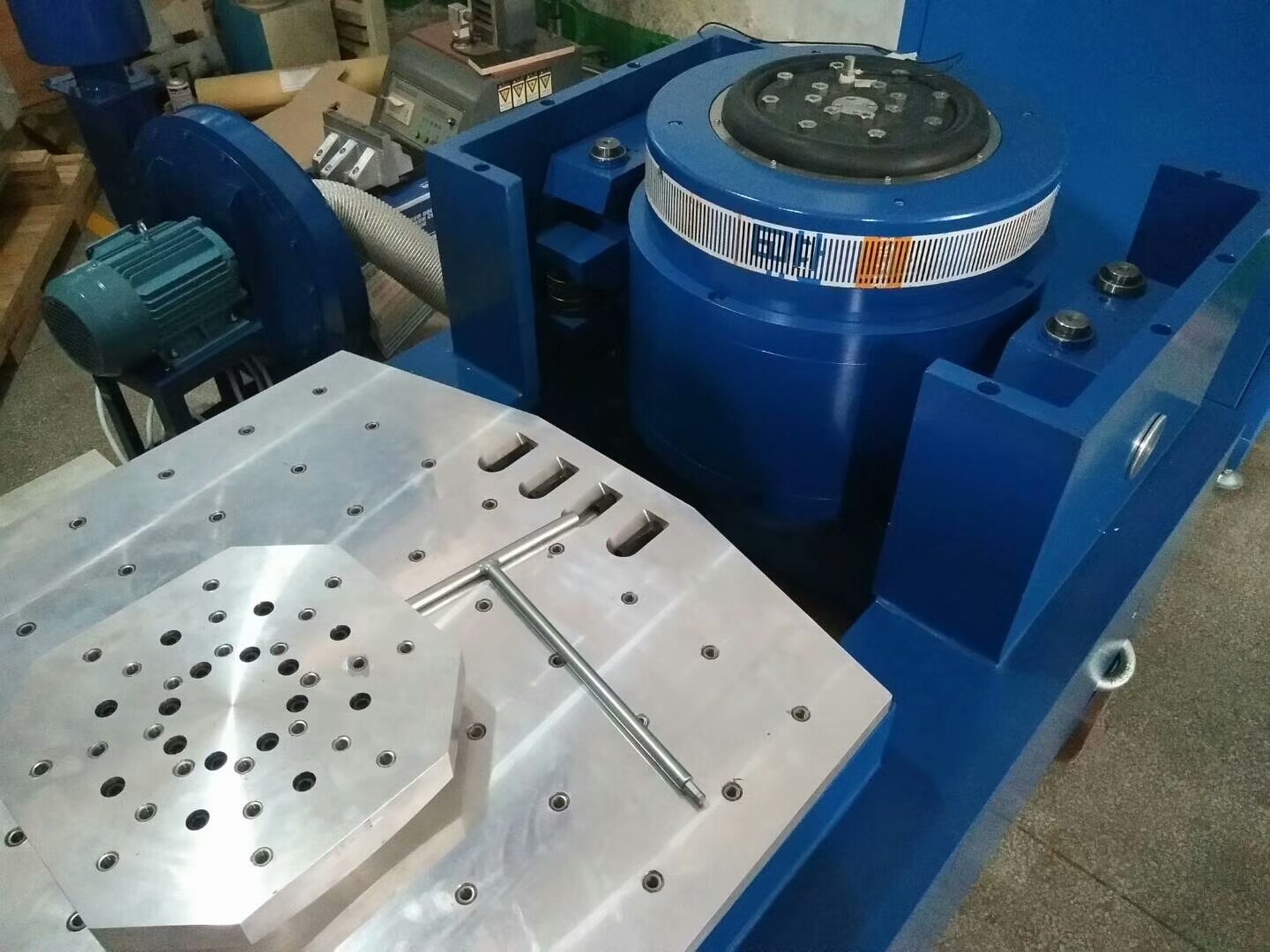

ميزات الحامل الأفقي حول آلة اختبار الاهتزاز:
داخل مقعد التحميل الصغير لتحقيق تسارع وتردد عمل أعلى ، لتحسين قدرة التحميل وأداء مقعد الماكينة بالكامل.
المقعد الأفقي ومقعد الاهتزاز هما نوعان متكاملان ، بهيكل مثالي ، وراحة في التركيب والضبط.
مسار الضغط الثابت ، على شكل V ، مع قدرة مقاومة الانحدار ومقاومة تحميل التحيز.
مضخة زيت مدمجة ، هيكل جيد وسهل التشغيل.
تثبيت المتطلبات مع آلة اختبار الاهتزاز:
(1) يجب على المستخدمين تجهيز الرافعات الشوكية وأدوات النقل لنقل المعدات لأنها ثقيلة جدًا ، كما يرجى التأكد
الباب كبير بما يكفي للسماح بدخول المعدات
(2) يجب أن تكون بيئة تشغيل الجهاز تحت درجة حرارة الغرفة مع تهوية جيدة.نقترح بشدة تركيب مكيف الهواء في منطقة العمل.مسافة الجهاز
يجب أن يكون الجانب الأيسر / الأيمن / الخلفي مين.700 مم ، يجب أن تكون الجبهة دقيقة.1500 ملم.

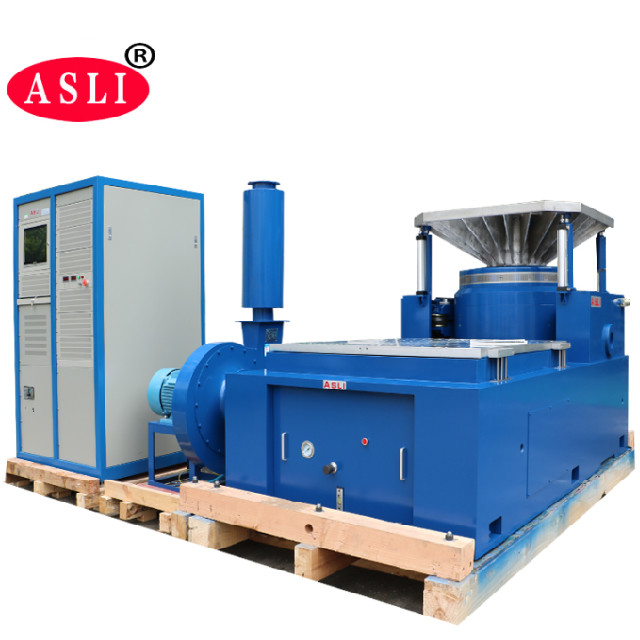

حزمة لنظام شاكر الاهتزاز الديناميكي الكهربائي بقوة كبيرة:
فيلم PP أولاً ، ثم رغوة 10 مم بين الماكينة والحالة ، وخارجها عبارة عن علبة خشب رقائقي قياسية للتصدير.
